MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
19

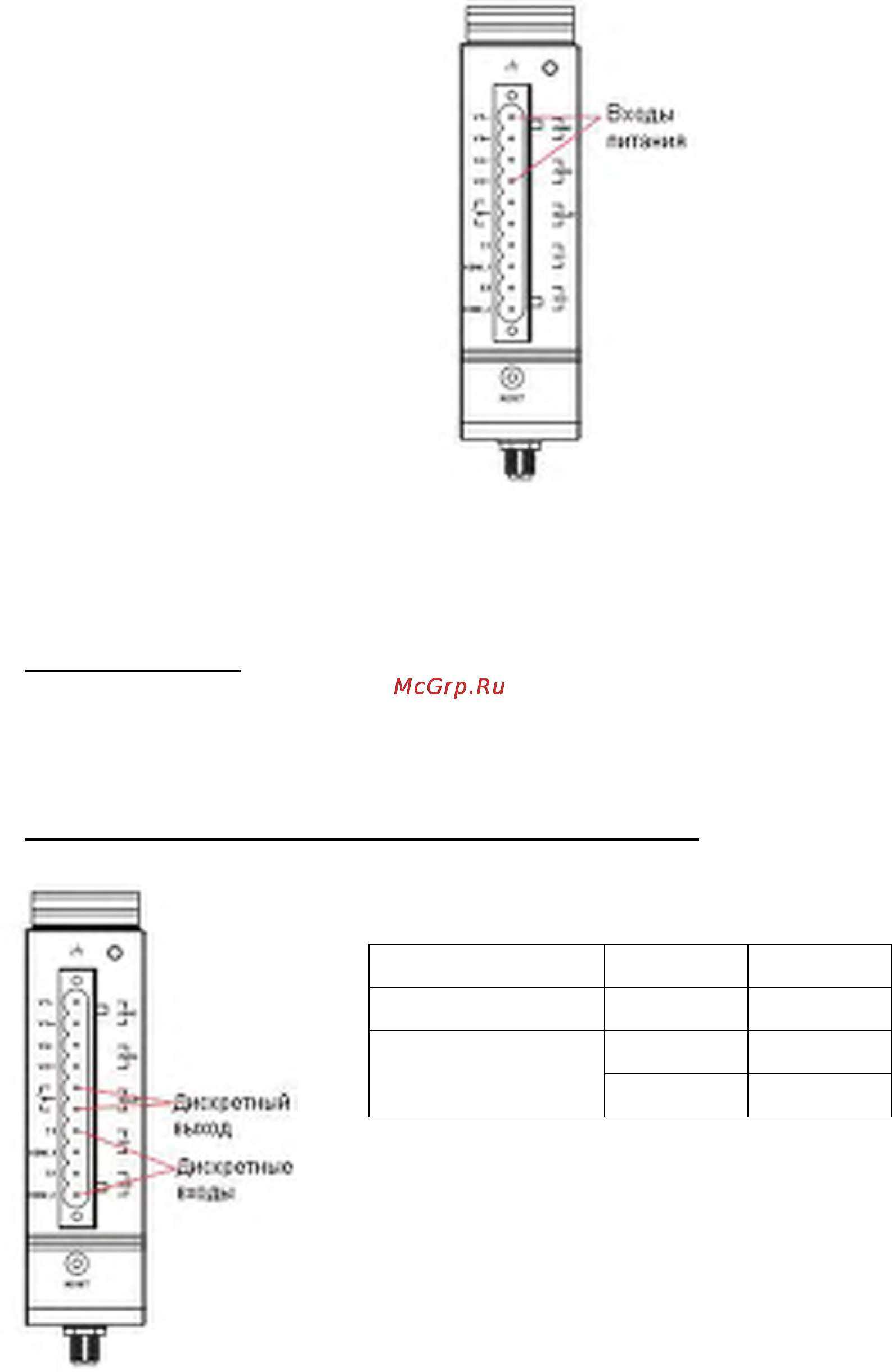

Подключениепитания
Оба входа питания (основной и резервный), подключаемые к 4-м контактам клеммного блока
(по 2 контакта на вход), используются для подачи питания на OnCell G3100 с различных
источников постоянного тока 12-48В. После подключения питания светодиодный индикатор
PWR загорается зеленым цветом, показывая готовность системы.
Подключениедискретныхвходов/выходов
Шесть оставшихся контактов клеммного блока используются для ввода/вывода дискретных
сигналов: по два контакта на каждый из двух входов и один релейный выход.
Дискретный вход
Состояние логического 0 и 1 определяется следующими уровнями напряжения:
• От +13 до +30 В – логическая 1 (On)
• От -30 до -3 В – логический 0 (Off)
Дискретный вsход: 1 реле на нагрузку 1 А @ 24 В пост.
Состояние питания Событие Реле
Выкл. Нет Открыто
Есть Открыто Вкл.
Нет Замкнуто
