Обзор
Компакт-диск с документацией и утилитами поставляется в комплекте с OnCell'ом G3100. На
данном CD имеется утилита OnCell Windows Driver Manager (для создания виртуальных
COM-портов), OnCell Search Utility (для широковещательного поиска всех OnCell'ов G3100
доступных в сети), Руководство пользователя OnCell G3100 и утилита для обновления
прошивки устройства.
OnCellWindows DriverManager
УстановкаутилитыWindowsDriverManager
Данная утилита предназначена для работы с COM-портами OnCell G3100, настроенными в
режиме работы Real COM. Эта программа устанавливает драйверы, и позволяет назначать
свободные номера COM-портов ПК последовательным портам OnCell G3100. Драйверы
можно использовать в ОС Windows 98/ME/2000/XP/2003/Vista/2008. После того, как
установлены и настроены драйверы, с устройствами, подключенными к последовательным
портам OnCell G3100, можно работать так, как будто они подключены к обычным COM-
портам ПК.
1. Щелкните на кнопке INSTALL COM Driver окна автозапуска CD для установки
утилиты OnCell Windows Driver Manager. Для продолжения установки в появившемся
окне нажмите Yes.

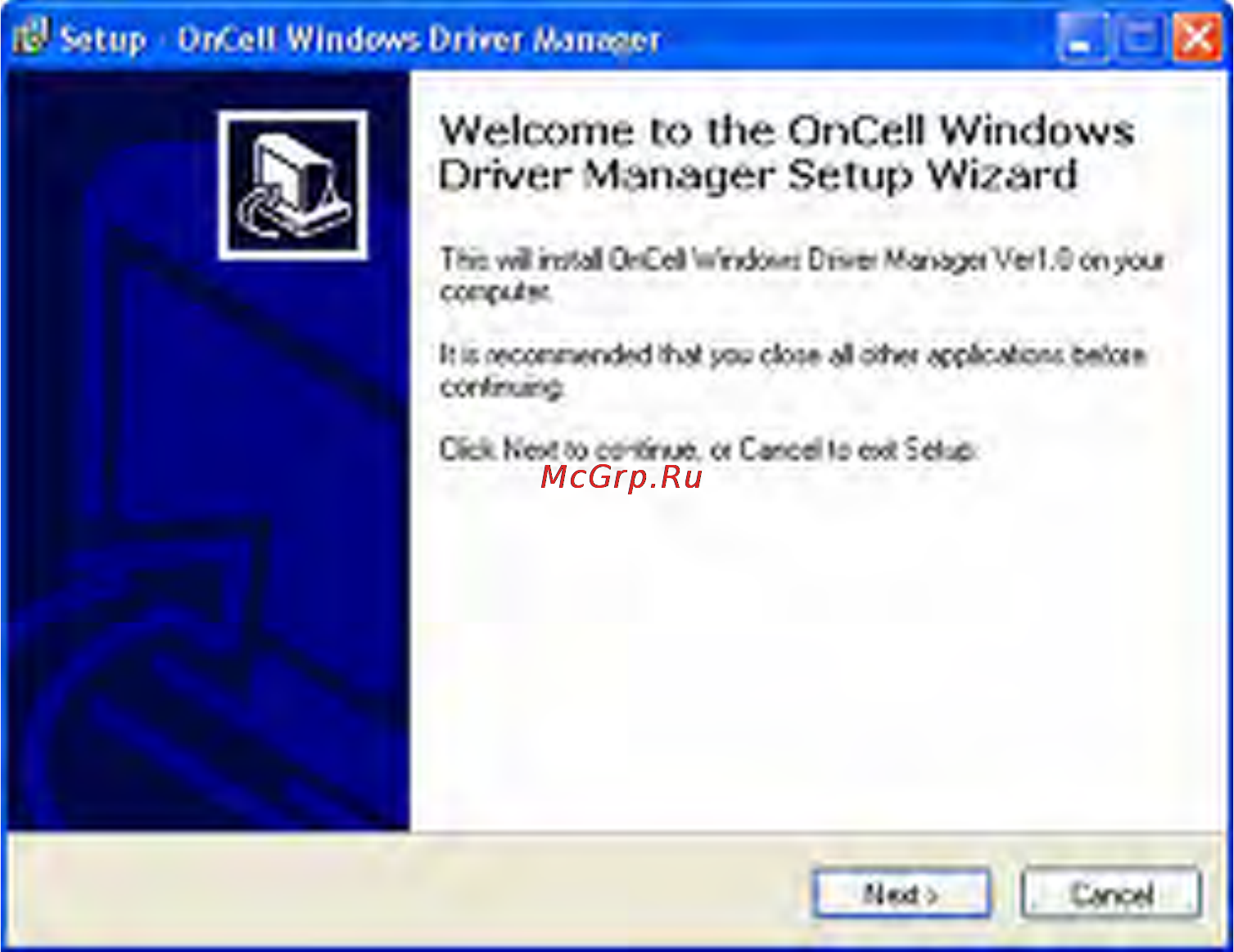

2. Щелкните Next в приветственном окне для продолжения установки.
Щелкните Next для установки файлов приложения в папку по умолчанию или кнопку Browse
для выбора другой директории.
