MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
174

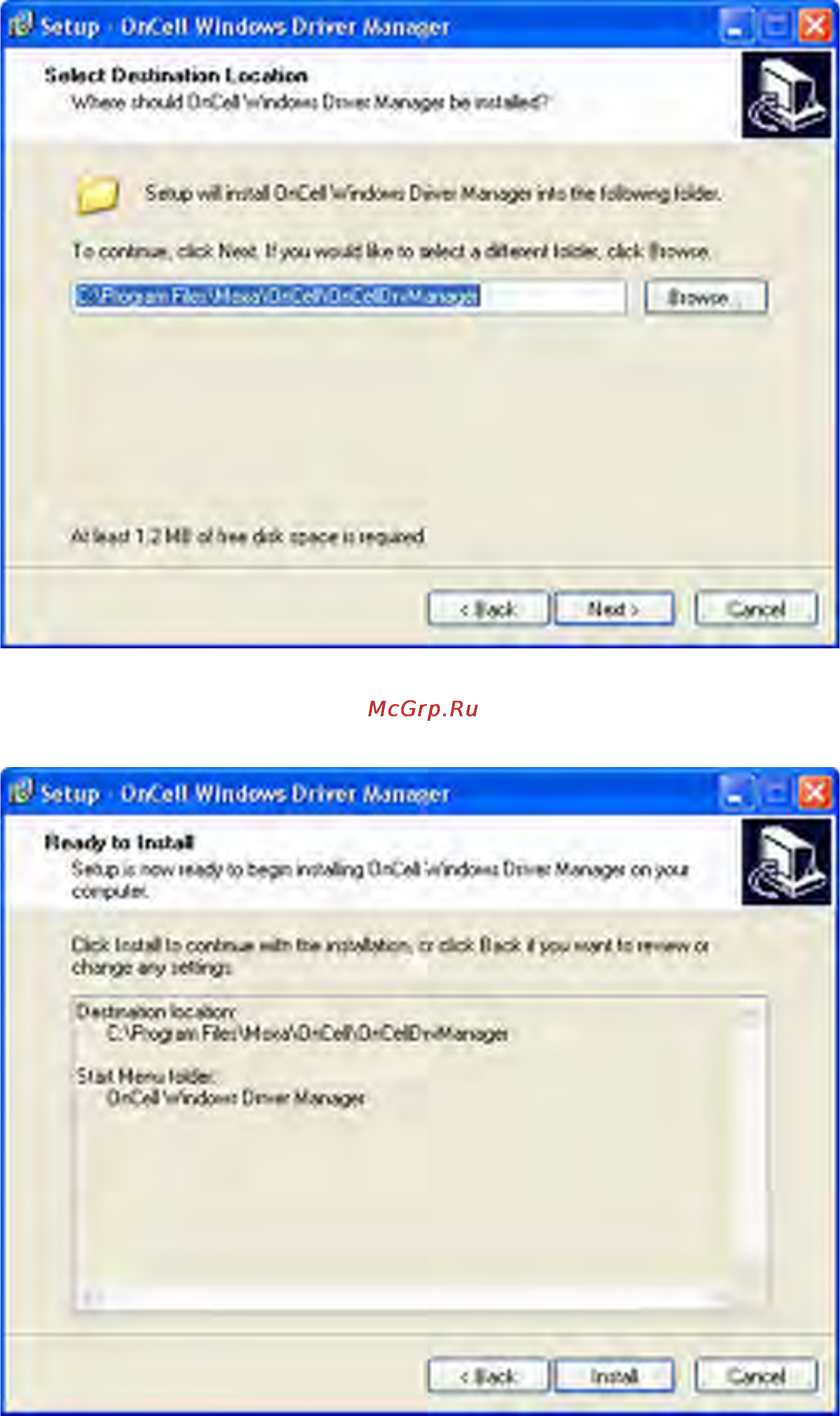

3. Нажмите Next для установки в папку с указанным названием.
4. Нажмите Next для продолжения установки. Программа установки выведет основные
параметры установки.
5. Нажмите Install для начала установки. Окно установки показывает ход процесса. Для
изменения параметров установки кликните Back и перейдите в предыдущее окно. В
системе Windows XP программа установки покажет сообщение, что ПО не проходило
тестирование на совместимость с Windows:
