MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
123

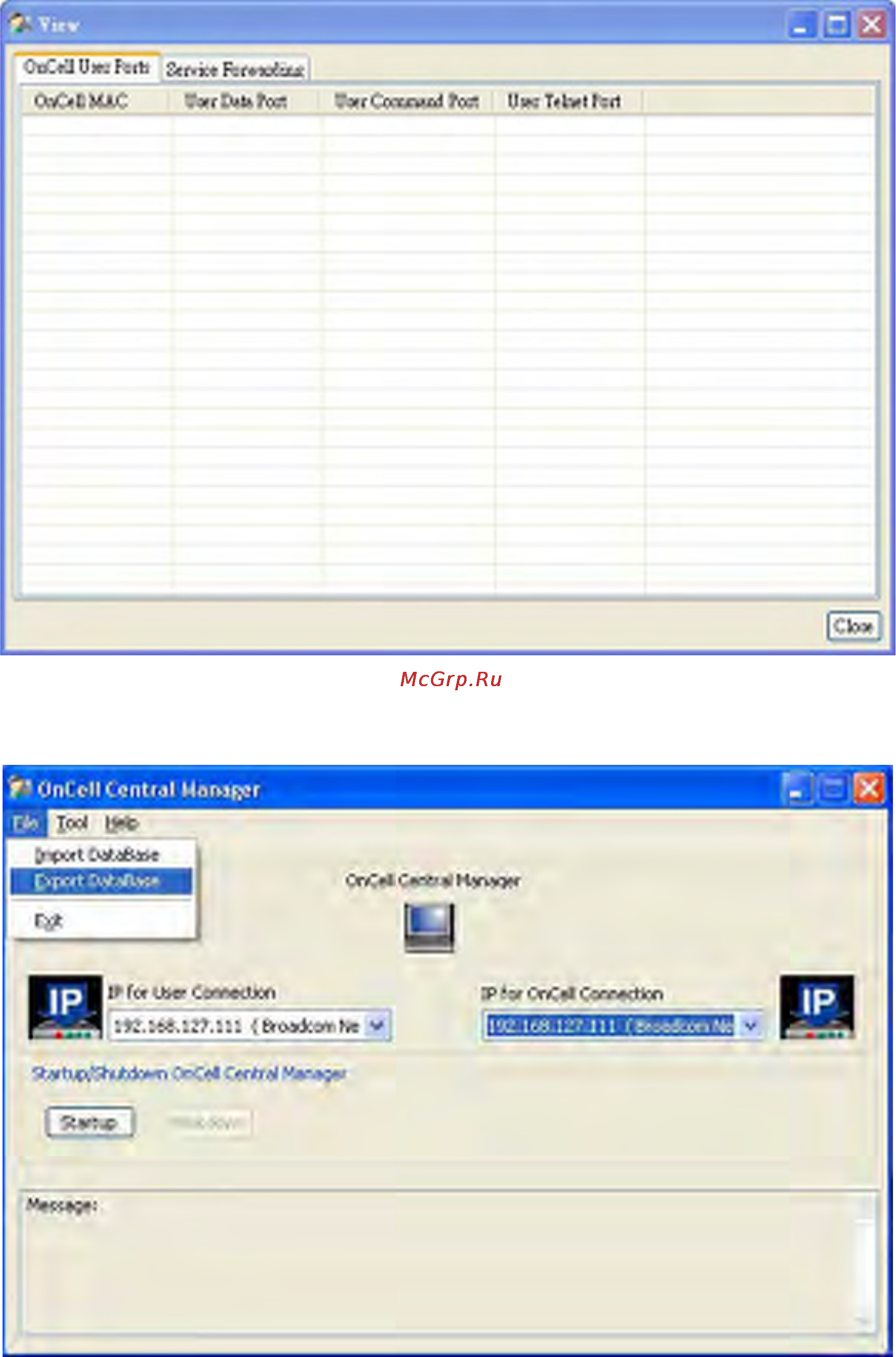

8. Для сохранения всех настроек в файл формата *.xml выберите пункт меню File->
Export DataBase. Это дает возможность перенести выполненные настройки на другой
компьютер.
9. После выполнения всех настроек зайдите на основную страницу OnCell Central. Если
на ПК, где установлено ПО OnCell Central Server, имеется две сетевых карты,
необходимо будет указать IP-адрес, используемый для связи с OnCell’ами и
пользовательскими ПК. Затем нажмите Startup.
