MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
128

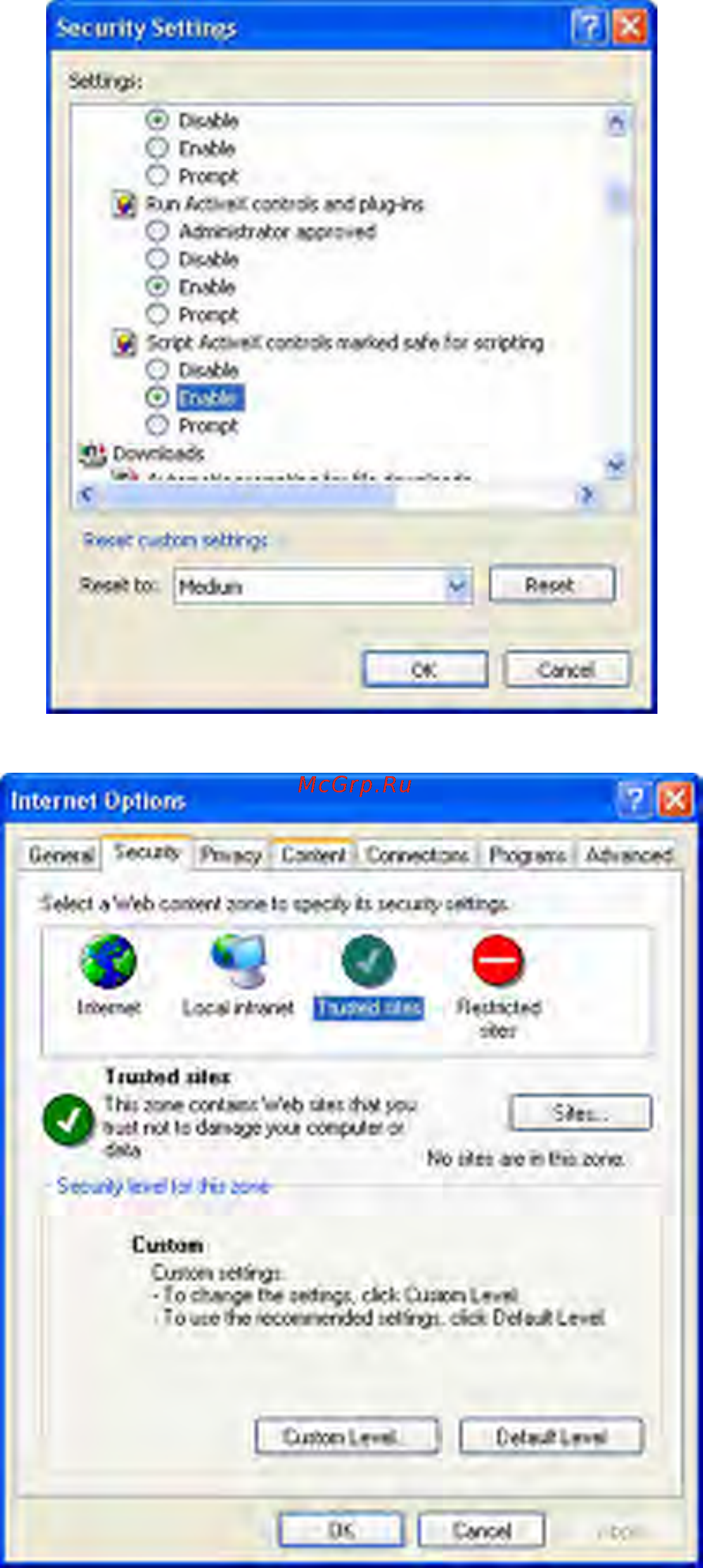

5. Включите Script ActiveX controls marked safe for scripting (Выполнять сценарии,
подписанные как «безопасные») и нажмите ОК.
6. Выберите пункт Trusted sites (Доверенные узлы) и затем нажмите кнопку Sites…
