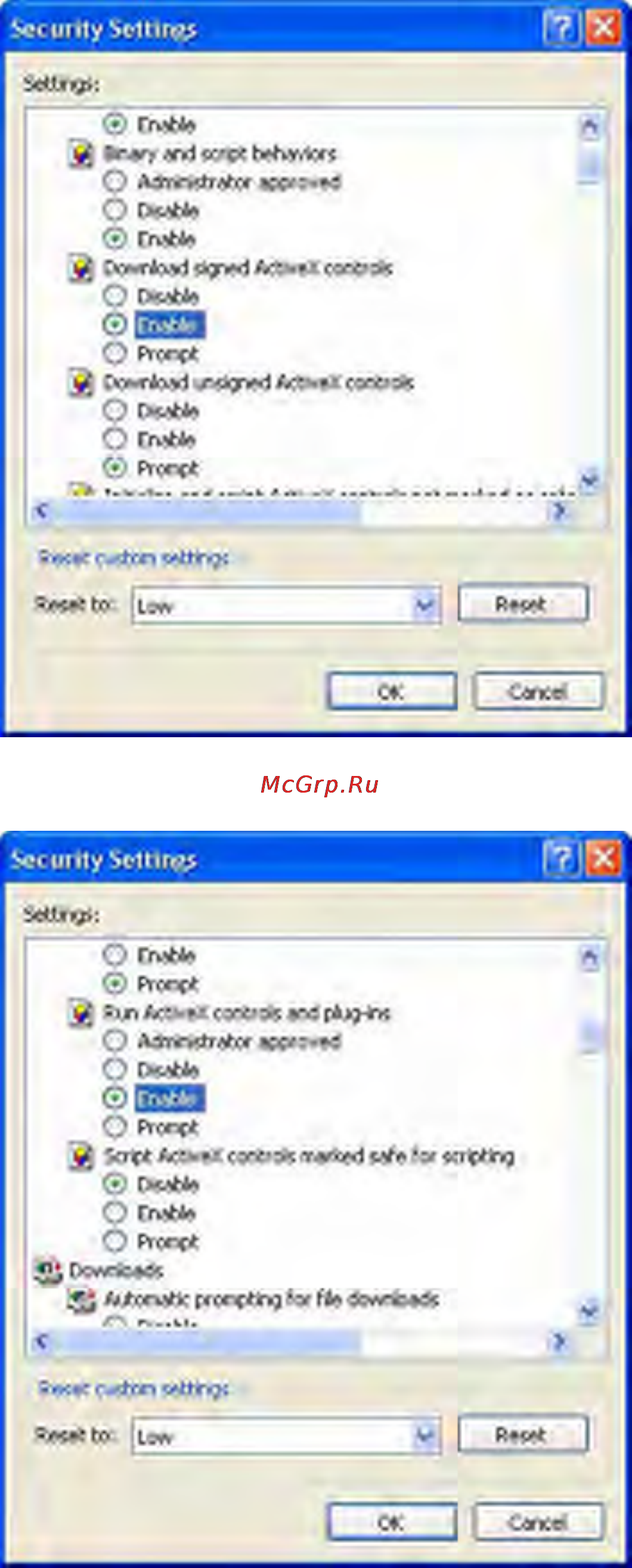

10. Включите Запуск элементов ActiveX и модулей подключения (Run ActiveX controls
and plig-ins).
11. Включите Выполнение сценариев ActiveX, подписанных как «безопасные» (Script
ActiveX controls marked safe for scripting), нажмите ОК.
