MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
184

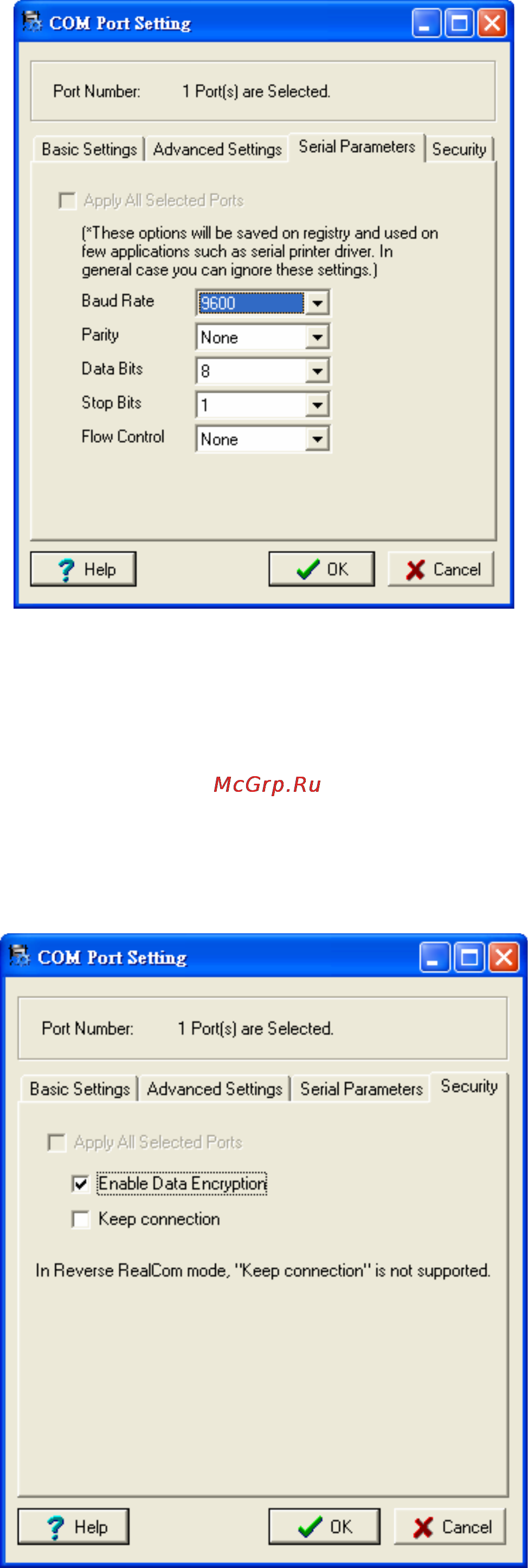

10. Для настроек параметров безопасности перейдите на вкладку Security. Для
включения шифрования данных при передаче по COM-порту отметьте флаг Enable
Data Encryption. Для подключения функции шифрования без перезагрузки СОМ-
портов отметьте флаг Keep connection. (Если Ваша программа часто
открывает/закрывает СОМ-порты и OnCell G3100 используется только одним хостом,
то можно включить данную функцию для увеличения быстродействия
открытия/закрытия. Однако это приведет к тому, что последовательный порт OnCell’a
будет все время занят одним хостом, в то время как другие не смогут его
использовать). Для применения настроек шифрования ко всем последовательным
портам отметьте флаг Apply All Selected Ports.
