MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
28

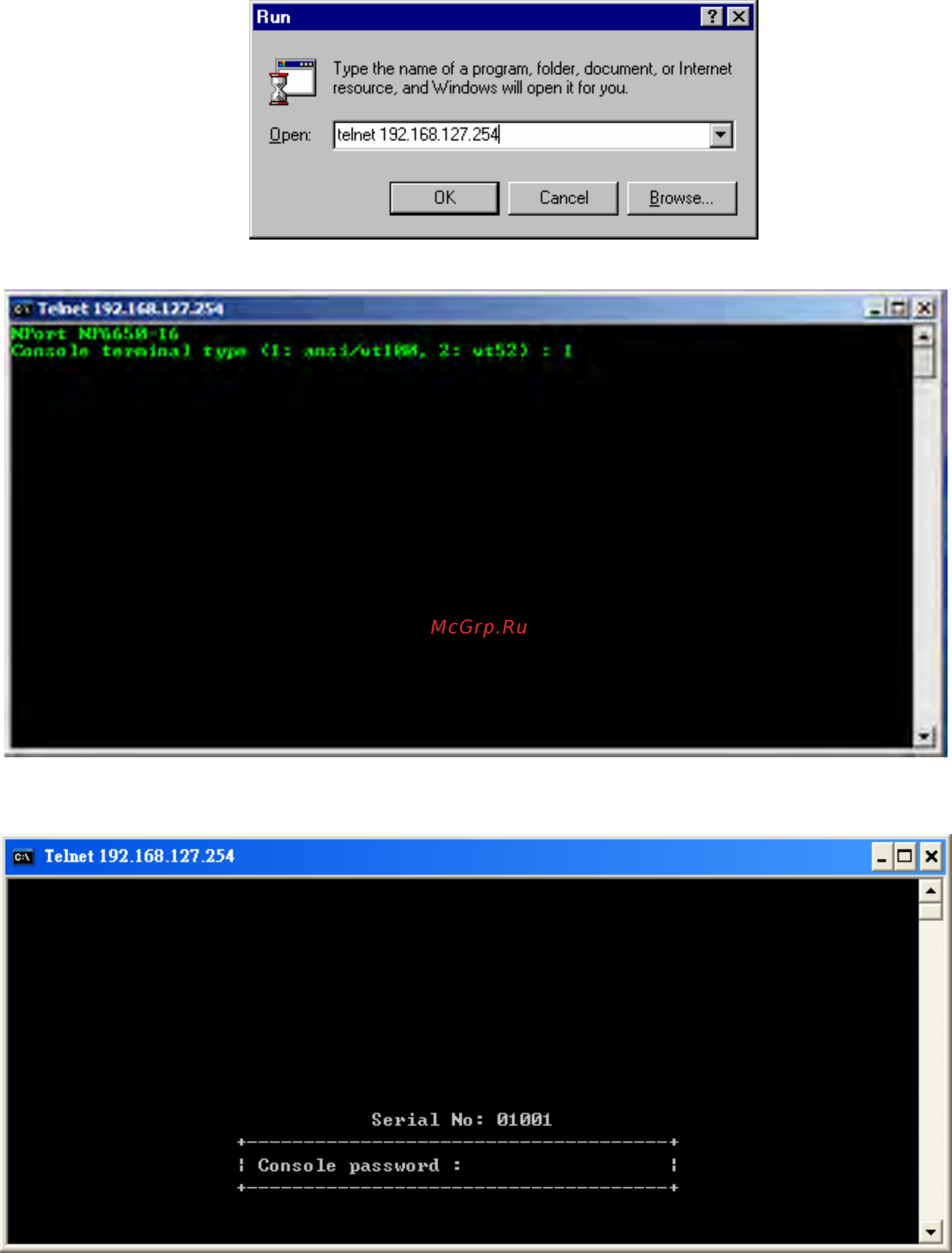

2. Terminal type задайте ansi/vt 100: введите 1 и нажмите ENTER для продолжения.
3. Если настроена защита паролем для входа в консоль, то появится показанное ниже
окно. Введите пароль и нажмите ENTER.
4. Нажмите клавишу N или курсорными стрелками выберите пункт меню Network и
нажмите ENTER.
