MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
30

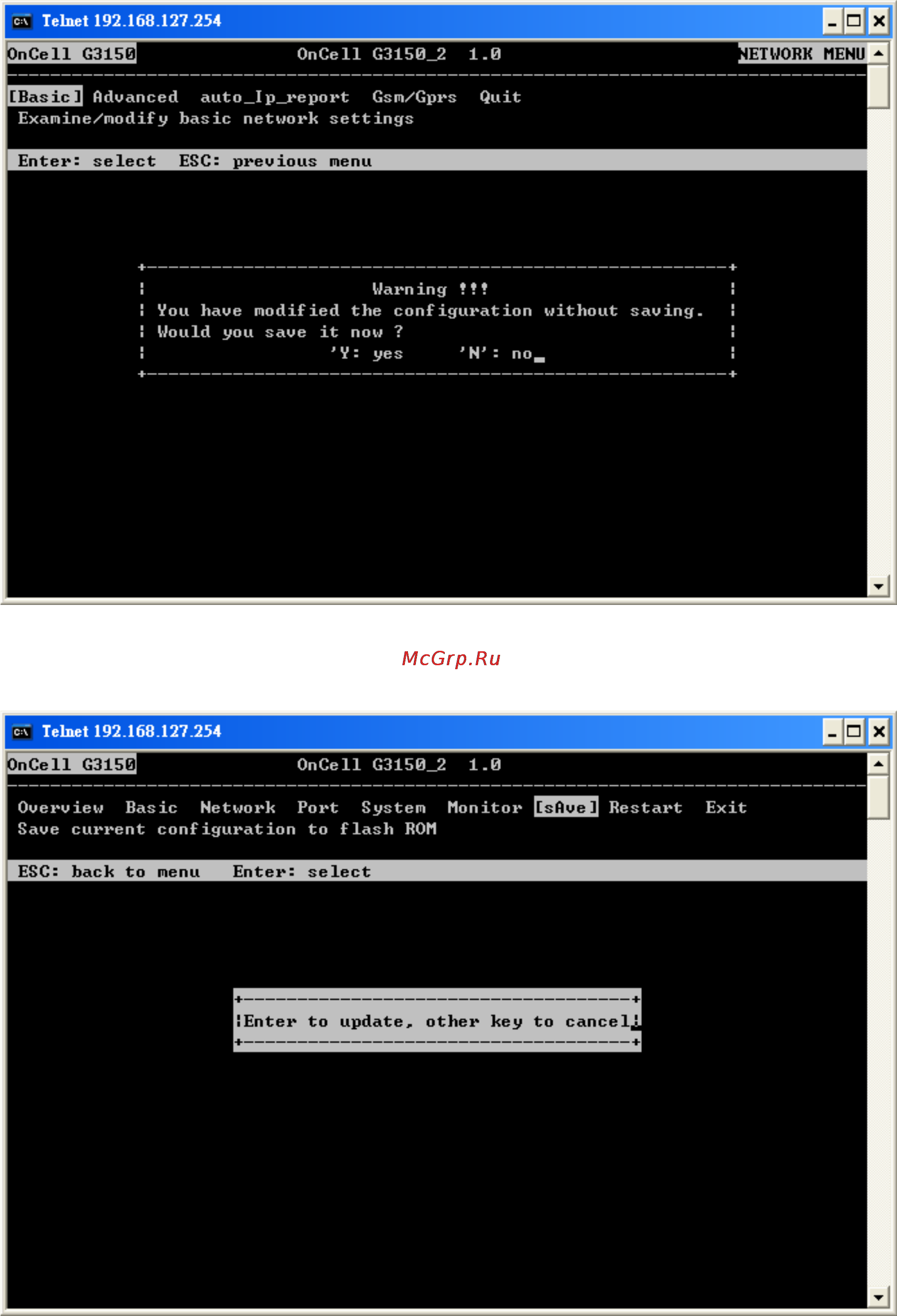

8. Нажмите ESC для возврата на предыдущую страницу.
9. Нажмите A или выберите курсорными клавишами пункт Save и нажмите ENTER.
Повторно нажмите ENTER для выполнения команды сохранить (save).
10. Нажмите R или используя курсорные клавиши выберите пункт Restart и нажмите
ENTER.
