MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
33

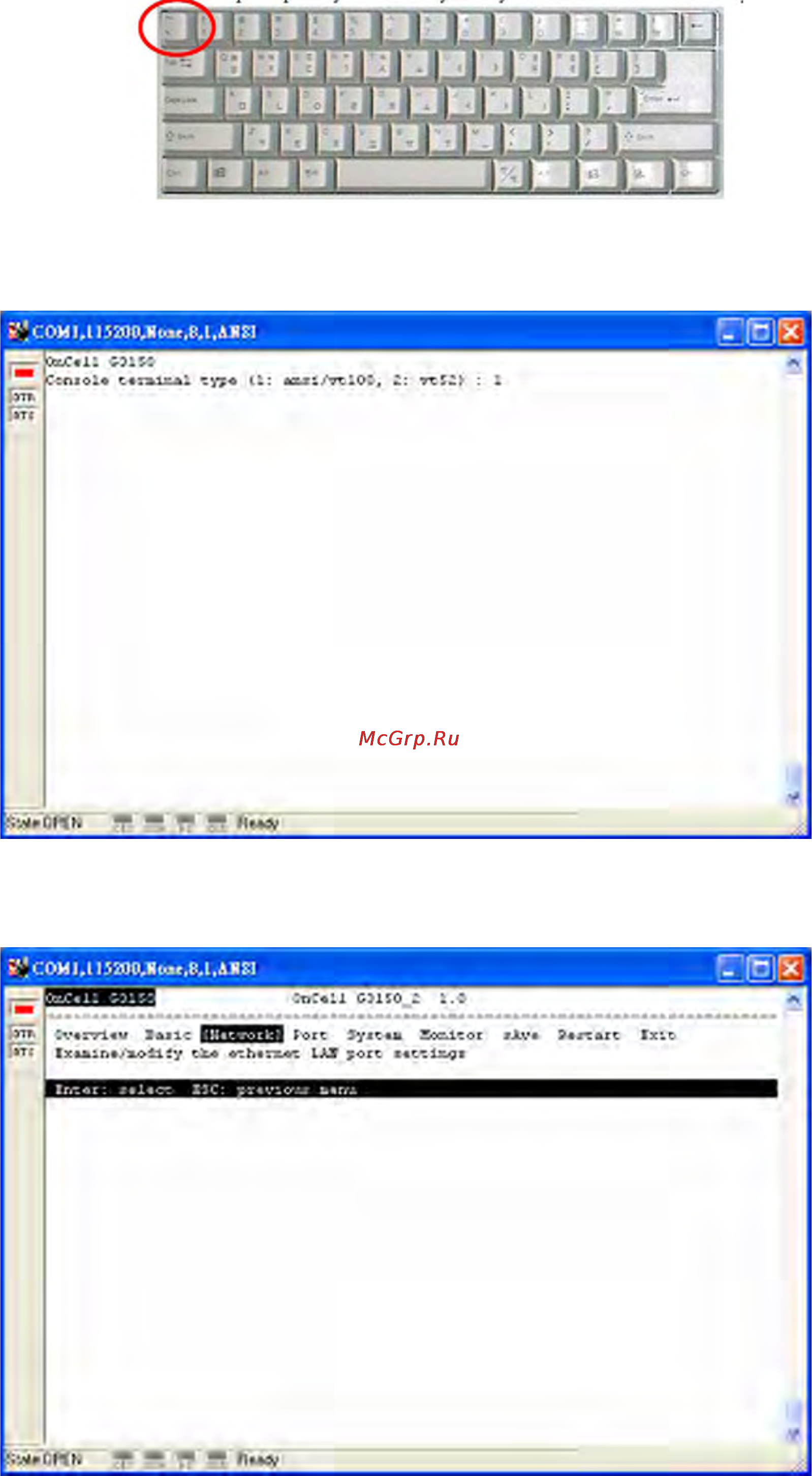

7. сли была установлена парольная защита на вход в консоль, то потребуется ввести
пароль. После ввода пароля нужно выбрать протокол канального уровня: ansi/vt 100 в
поле terminal type. Введите 1 для выбора и нажмите ENTER.
8. Появится главное меню. Как только Вы попали в консоль настроек, с ней можно
работать так же как с Telnet-коснолью. См. шаги 4-11 при работе в параграфе Telnet-
консоль – по настройке IP-параметров.
