MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
37

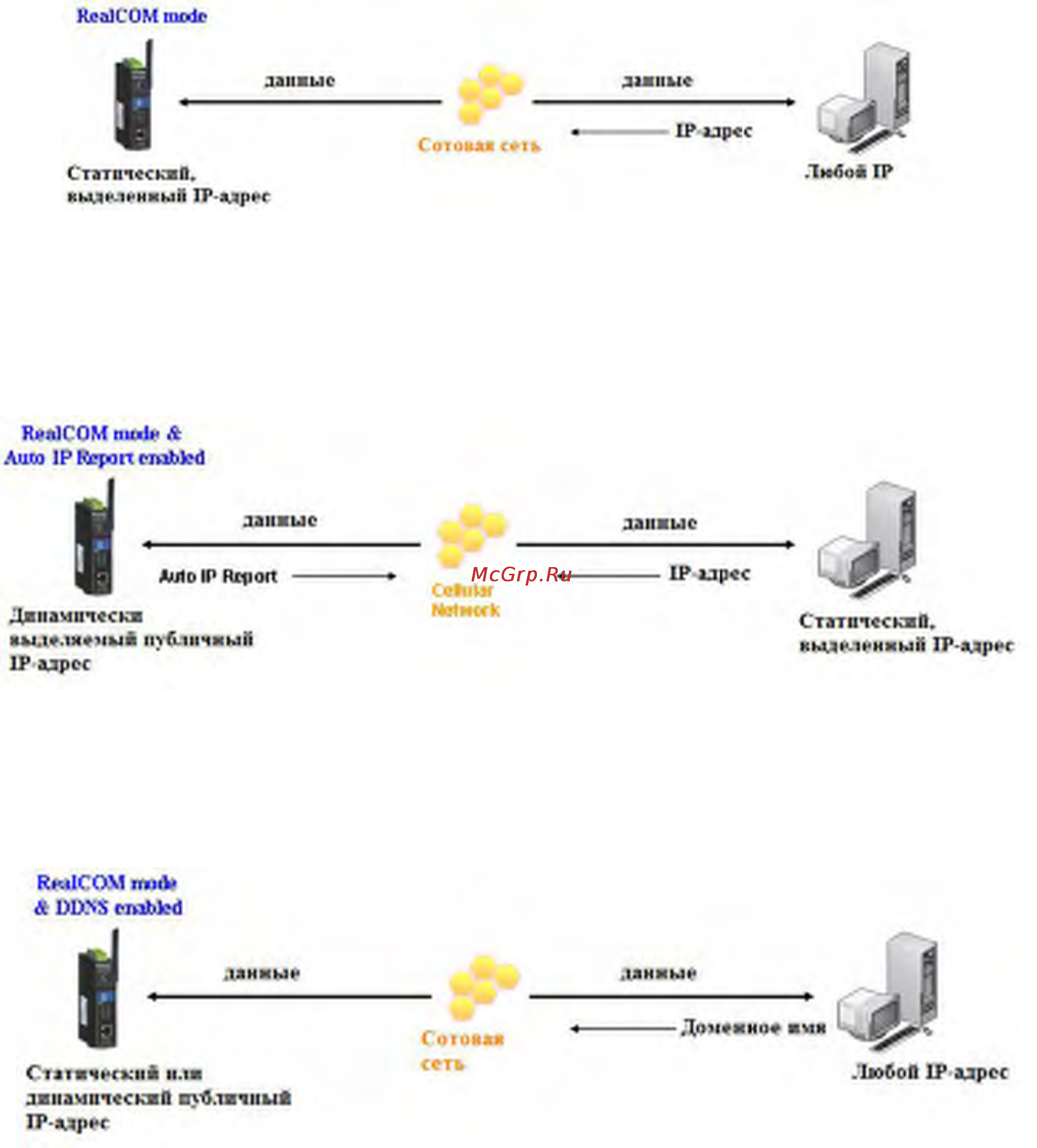

2. Использование функции «Auto IP report».
Если Ваш сотовый оператор предоставляет только динамический IP-адрес после
подключения к сотовой сети, то к OnCell G3100 можно подключиться с ПК с выделенным IP-
адресом. Поскольку IP-адрес устройства OnCell G3100 меняется каждый раз при
подключении к сотовой сети, удаленный хост будет получать информацию о новом IP-адресе
OnCell G3100. См. в Приложении E информацию о протоколе Auto IP Report Protocol.
3. Доменное имя и DDNS-сервер.
Если Ваш сотовый оператор предоставляет публичный IP-адрес при подключении к сети, то
можно соединяться с OnCell G3100 с использованием доменного имени. Для этого
необходимо зарегистрироваться у DDNS-провайдера и затем включить функцию DDNS в
OnCell G3100. Подробнее: см. Приложение С.
