MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
96

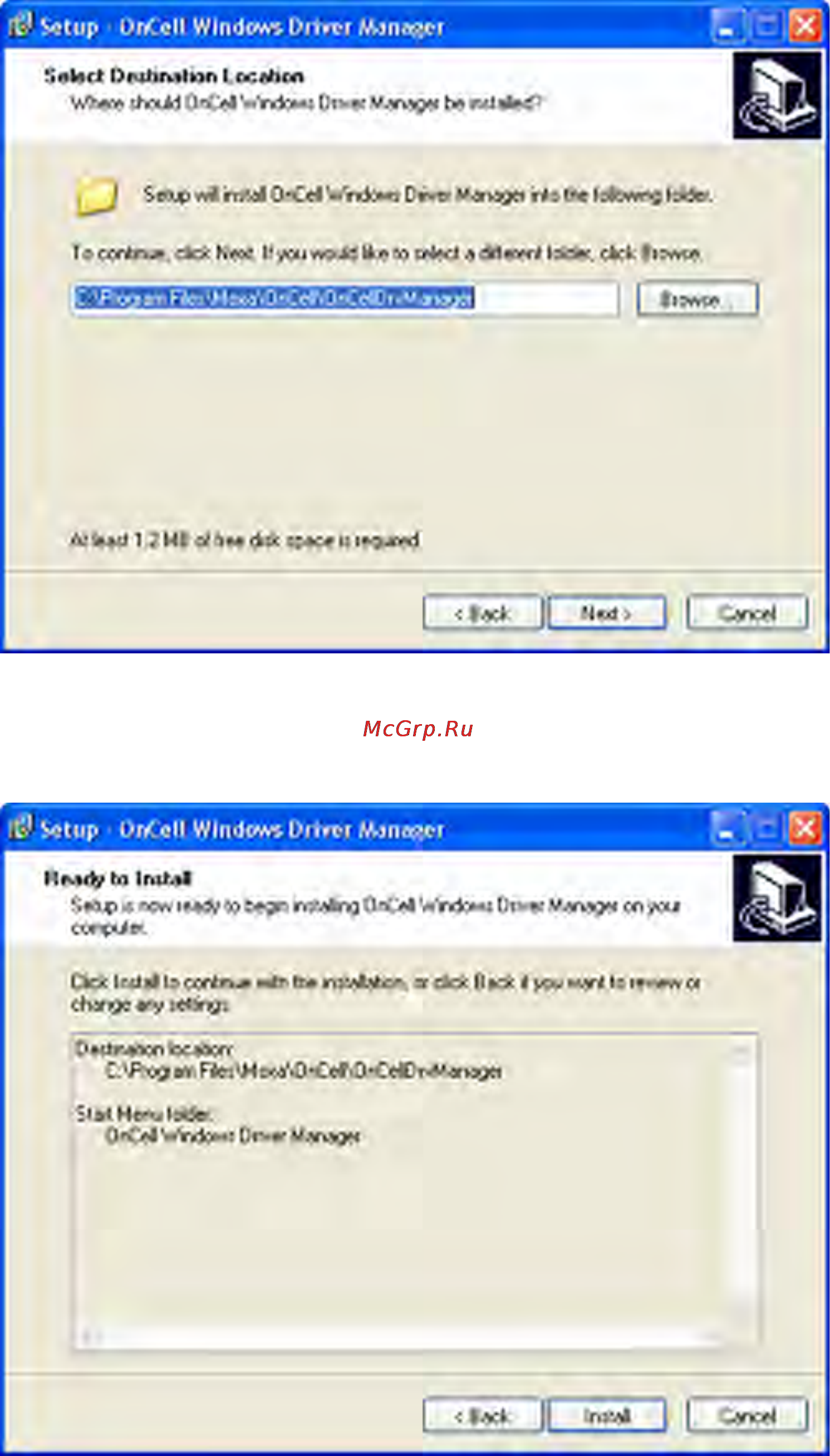

3. Нажмите Next для настройки ярлыка программы в соответствующем пункте меню
«Пуск».
4. Нажмите Next для продолжения установки. В следующем окне будут отображены все
параметры установки.
5. Нажмите Install для запуска процесса установки. В окне установки будет показываться
ход процесса. Чтобы измененить параметров установки, нажмите Back для возврата в
предыдущее окно. В ОС Windows XP будет выдано сообщение о том, что ПО не
тестировалось для работы с Windows:
