11

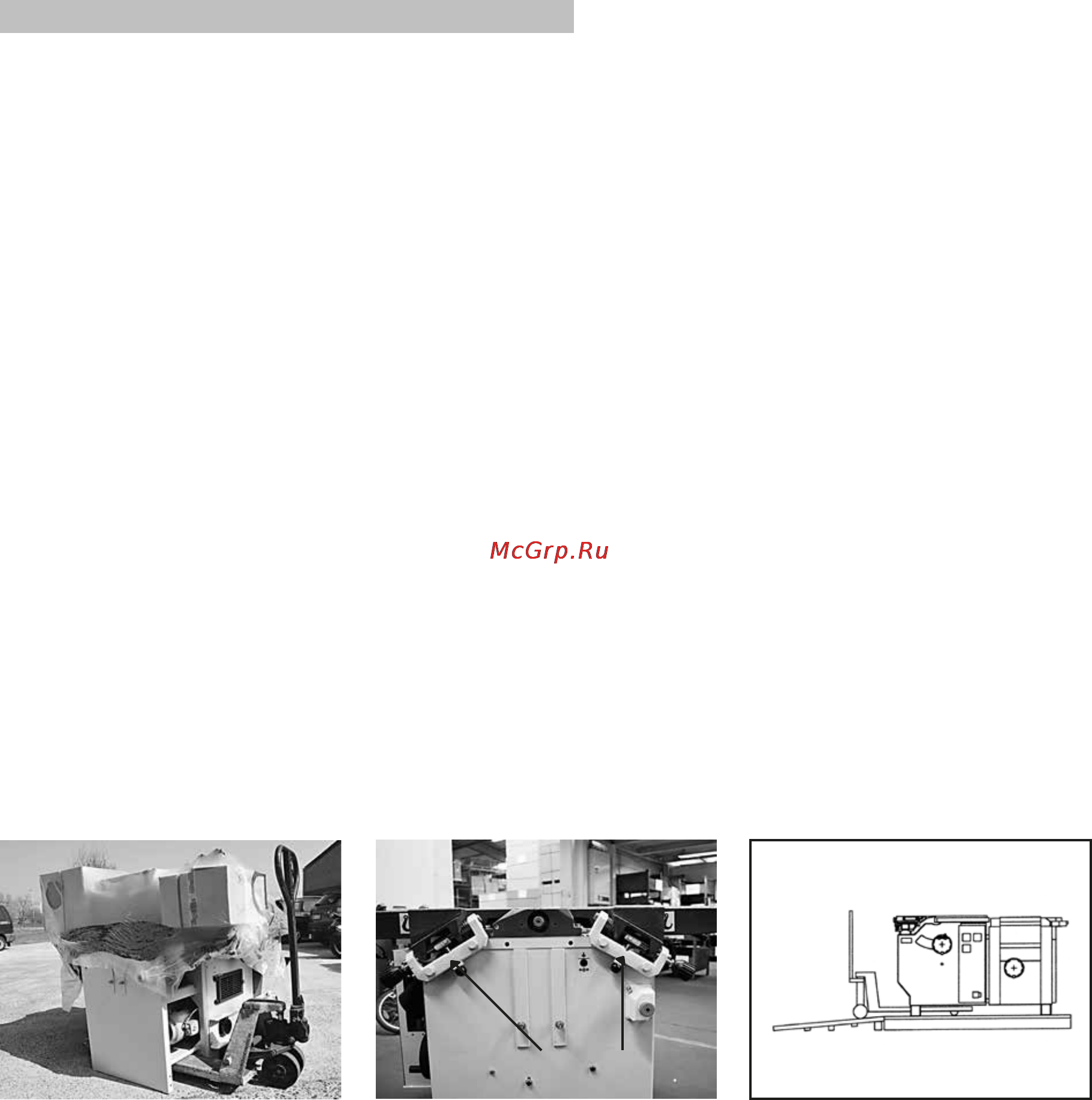

Транспортировка и ввод в эксплуатацию (Рис. 1-2-3)
В зависимости от способа доставки станок поставляется в деревянном ящике или на
транспортировочных блоках. Упаковку, изготовленную из ДВП и деревянных балок, можно
утилизировать для повторного применения. После удаления боковых стенок ящика удалите остальные
части упаковочного материала, прикрепленного ко дну ящика. Извлеките станок из упаковки при
помощи крана и строп. При самостоятельной доставке станок надежно закреплен на
транспортировочных блоках. Поверхности рабочего стола и отдельных узлов покрыты защитной
полиэтиленовой пленкой. Избегайте любых ударов во время извлечения станка, никогда не поднимайте
за рабочие столы или алюминиевый подвижный стол.
Станок на паллете: переместите станок на выровненный пол при помощи вилочного погрузчика, как
показано на рисунке. Используйте деревянный наклонный помост или толстую доску и деревянные
балки, прикрепите помост к паллете, чтобы избежать его соскальзывания.
Запрещается перемещать станок на роликах, если он находится под наклоном. Когда станок окажется
на выровненном полу, переместите его при помощи вилочного погрузчика.
ВНИМАНИЕ:
Перед перемещением станка проверьте, чтобы грузоподъемные приспособления соответствовали весу станка!
Разместите стропы таким образом, чтобы они излишне не давили на столы. Поднимите станок на несколько
сантиметров, чтобы снять дно ящика.
Запуск:
Тщательно убедитесь, что станок не был поврежден при транспортировке. Устойчиво разместите станок на
цельном фундаменте и убедитесь, что вокруг него достаточно места для безопасной эксплуатации.
ВНИМАНИЕ:
Работа на деревообрабатывающем станке без соблюдения техники безопасности может быть очень опасной. В
Ваших интересах использовать все защитные приспособления и защиту.
Рис. 1 Рис. 2 Рис. 3
Подключение к электрической сети (Рис. 4-5-6)
Для подключения станка разрешается допускать только опытного электрика, который может правильно
посчитать сечение кабеля и силу тока плавких предохранителей.
- Перед подключением следует проверить рабочее напряжение.
- Затем откройте щиток позади станка (Рис. 4)
- Три фазы следует подключить к клеммам L1, L2, L3
- Заземляющий провод (желто-зеленый) следует подключить к клемме, обозначенной РЕ.
- Нейтральный провод следует подключить к клемме, обозначенной N (голубой).
- Убедитесь, что шпиндель свободно вращается.
- Проверьте направление вращения двигателей. Это можно сделать только при частоте вращения
двигателя фрезерного шпинделя 3000 об/мин. Он должен вращаться против часовой стрелки. Если
двигатель вращается в неправильном направлении, поменяйте местами провода L1 и L2.
Если направление вращения двигателя фрезерного шпинделя правильное, то направление вращения
других двигателей тоже верное.
Подключение к однофазной сети переменного тока происходит, как написано выше (Рис. 6). После
подключения ввод кабеля следует защитить от проникновения пыли!
