22

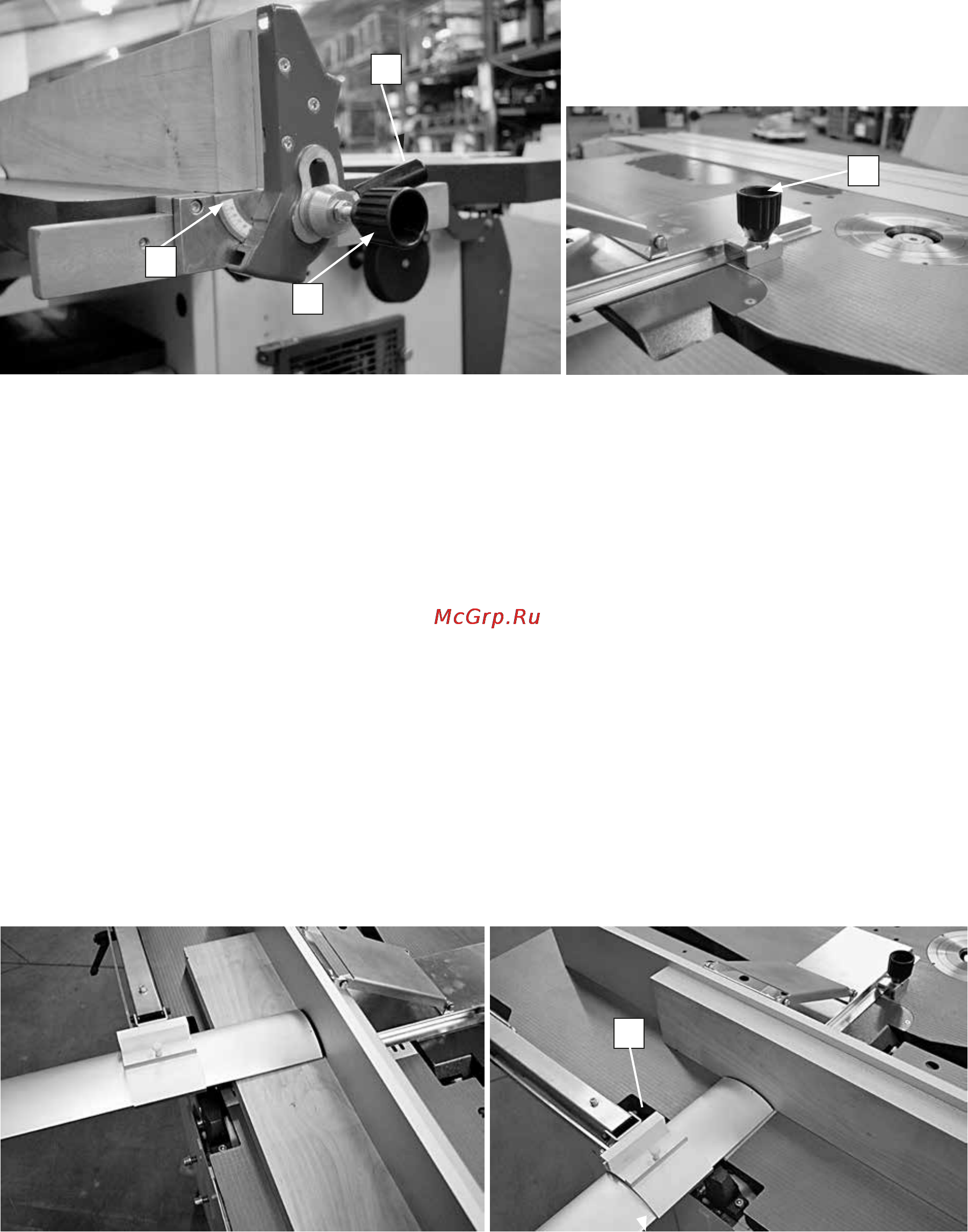

Фуговальный упор (Рис. 26, 27)
1. Фуговальный узел можно настроить по ширине заготовки после ослабления ручки (1).
2. После ослабления ручки (2) упор можно установить на 45° и 90°.
Регулировочный винт для установки под углом 90° находится внизу крепежной планки.
Регулировочный винт для установки под углом 45° сверху крепежной планки.
Рис. 26
Защита при фуговании (Рис. 28, 29, 30)
Защита строгального вала представляет собой алюминиевый мост, который можно отрегулировать
параллельно строгальному валу и столам макс. на расстоянии 100 мм. Для строгания поверхностей
алюминиевый мост следует опустить при помощи регулировочной ручки (рис. 28, 1). Такое положение не
является жестким. Благодаря гладкой вогнутой форме моста, заготовка прижимается к строгальному валу
и проходит через него одним простым движением. Переместите направляющие моста, ослабив ручку
(рис. 28, 1).
Такую защиту следует устанавливать на всех операциях фугования.
Установите высоту при помощи регулировочной ручки, заготовка направляется вдоль фуговального
упора. Сначала проверьте заготовку на прямолинейность, всегда располагайте заготовку вогнутой
стороной вниз. Затем установите толщину срезаемого слоя путем настройки высоты стола подачи. Для
строгания узкой стороны заготовки защитный мост следует опустить к столу и настроить согласно ширине
заготовки. Установите защитный мост с минимальным зазором к заготовке, чтобы гарантировать
максимальную защиту и безопасность. Чтобы снять защиту строгального вала со столов, ослабьте ручку и
поверните весь узел защиты к задней стороне станка.
Рис. 27 Рис. 28
1
2
1
3
1
