Jet JKM-310TXPRO [12/53] Монтаж пильного диска рис
![Jet JKM-310TXPRO [12/53] Монтаж пильного диска рис](/views2/1202507/page12/bgc.png)
12

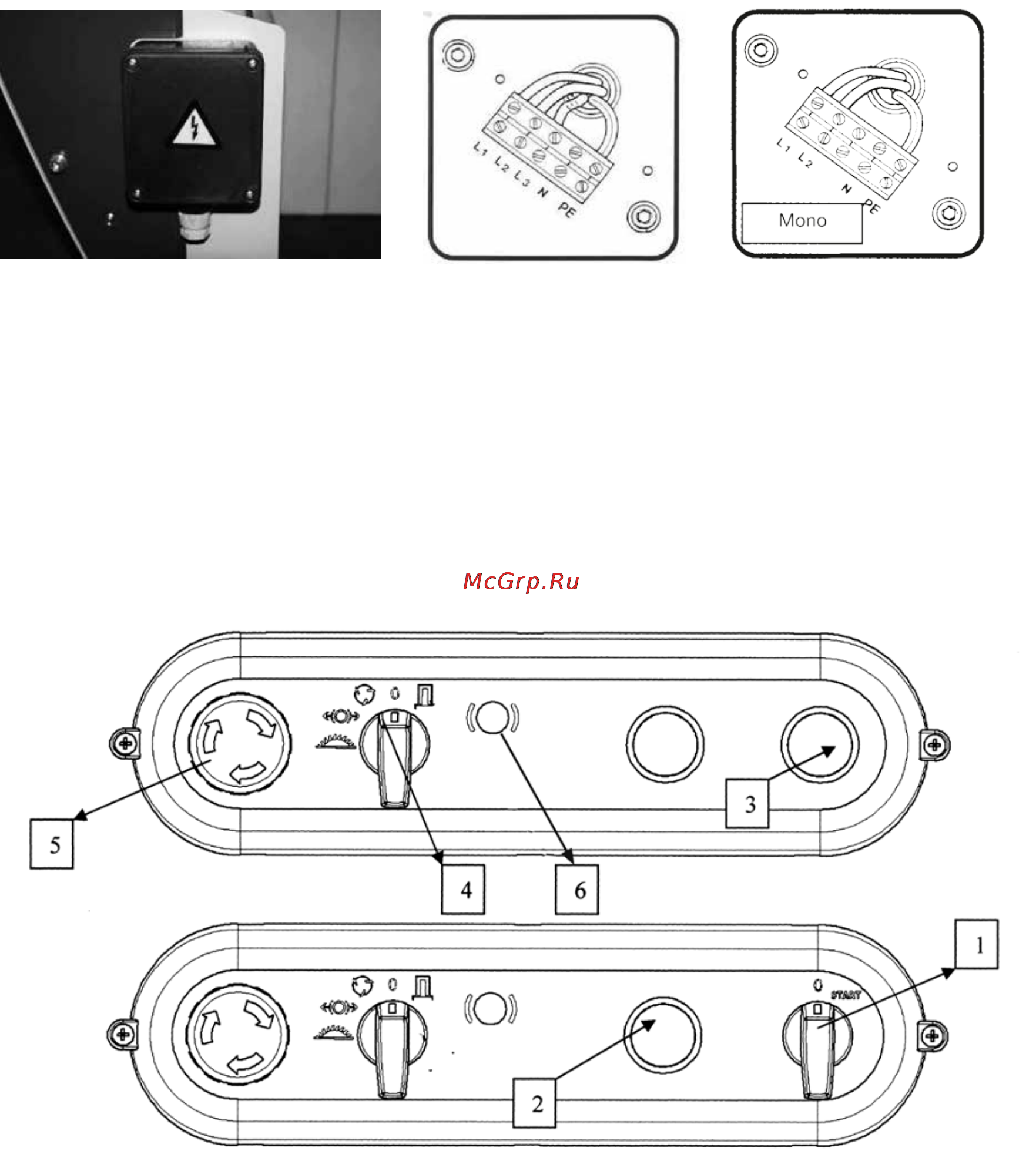

Рис. 4 Рис. 5
ВНИМАНИЕ:
1. При запуске однофазного станка, пусковой выключатель нужно поворачивать до того момента, пока
станок не заработает на полной скорости. Пока кнопка запуска включена, стартовый конденсатор
двигателя остается подключенным и может повредиться.
2. Двигатель защищен от перегрузки. Если двигатель отключится, необходимо подождать пока он
остынет и только после этого включать заново.
3. При запуске трехфазного станка, просто нажмите на зеленую кнопку запуска.
Рис. 6
1.
Пусковой выключатель однофазной сети
2.
Кнопка стоп
3.
Кнопка пуск
4.
Переключатель
5.
Кнопка аварийного останова
6.
Лампа тормоза
Монтаж пильного диска (Рис.7)
ВНИМАНИЕ:
Перед установкой пильного диска следует отключить станок от электросети.
1. Сдвиньте каретку в крайнее положение
2. Откройте нижнюю крышку пильного диска (1).
3. Поднимите пильный диск на наивысшую точку.
4. Установите штифт (3) на столе станка, чтобы заблокировать вал диска.
