Jet JKM-310TXPRO [21/53] Внимание
![Jet JKM-310TXPRO [21/53] Внимание](/views2/1202507/page21/bg15.png)
21
Рейсмусование – фугование – обработка пазов
ВНИМАНИЕ:
1. Перед началом работ по фугованию-рейсмусованию проверяйте, чтобы в патроне для обработки пазов не
было инструмента.
2. Очень тщательно проверьте правильное позиционирование строгальных ножей и их надежную фиксацию.
Иначе ножи могут выскочить из вала при запуске станка, и это может привести к серьезным травмам
оператора и повреждению станка.

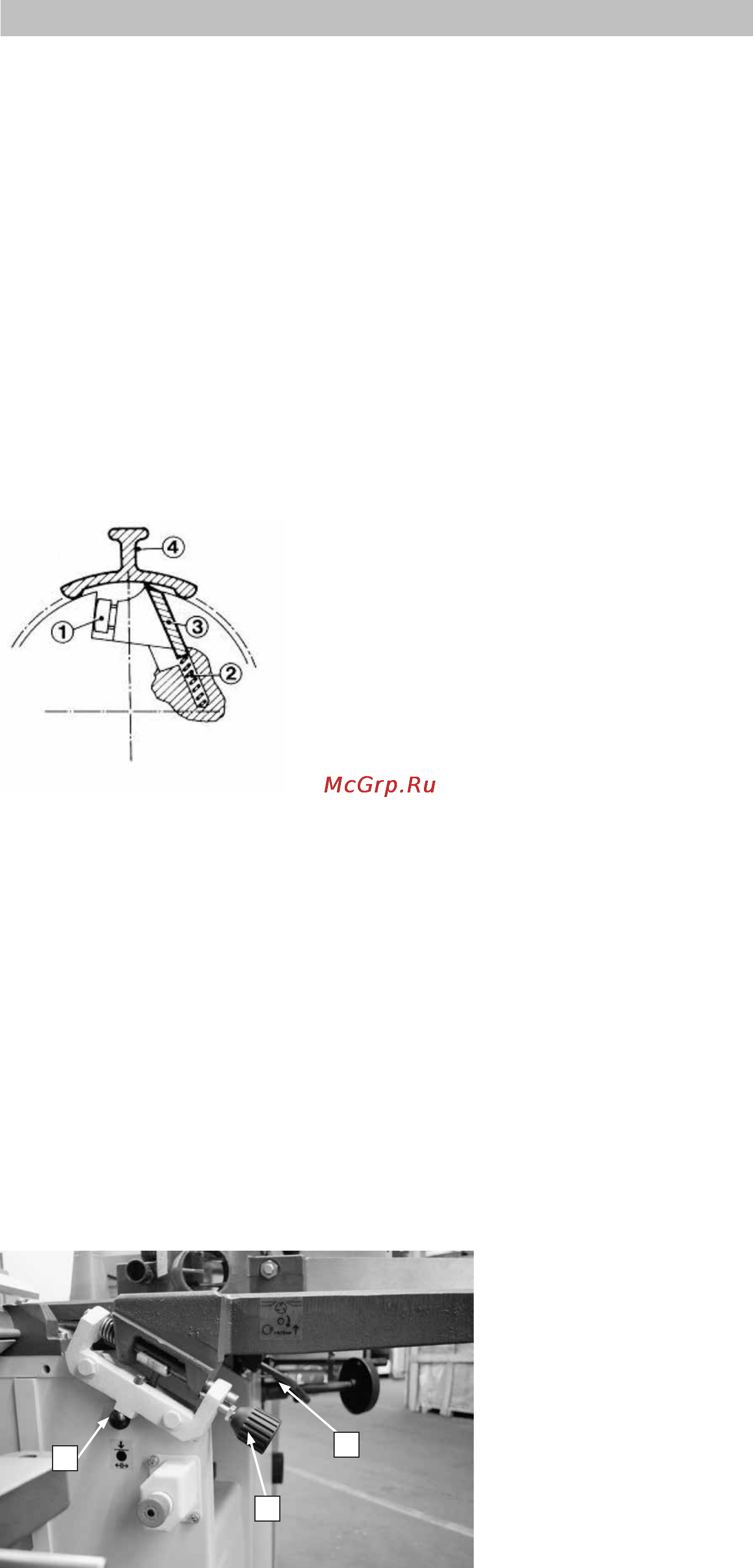

Замена ножей (Рис. 24)
1. Открутите крепежные болты (1) в прижимной планке и снимите строгальные ножи.
2. Снимите 3 прижимных планки и очистите пазы в строгальном валу от стружки и пыли. Обратите
внимание, чтобы пружины (2) под ножами свободно двигались в своих гнездах.
3. Запрещается использовать строгальные ножи высотой менее 20 мм.
4. Установите очищенные ножи (3) в пазы при помощи шаблона (X428).
5. Затяните болты, начиная от середины вала и заканчивая на концах.
6. Запустите в холостую станок и затем подтяните крепление ножей еще раз.
Настройка строгальных столов (Рис. 25)
1. Разгрузочный фуговальный стол следует установить точно на такой же высоте, что и ножи
строгального вала.
2. Простой способ проверки высоты разгрузочного стола – положить 100% ровный кусок древесины на
разгрузочный стол поверх строгальных ножей. У обоих столов имеются крепежная ручка (1) и
регулировочная ручка (2).
3. Для настройки стола по высоте используйте регулировочную ручку (2).
4. В процессе настройки поверните строгальный вал рукой и смотрите, чтобы строгальный нож касался
древесины.
5. После настройки высоты стол нужно зафиксировать.
6. Отвод стружки регулируется по высоте стола подачи и может быть макс. 4 мм.
7. Чтобы открыть стол, нужно предварительно ослабить ручки.
8. Столы автоматически фиксируются, когда они открыты для фугования. Для разблокировки просто
потяните ручку (3) вниз и закройте столы.
Рис. 25
2
3
1
