Фрезерный шпиндель

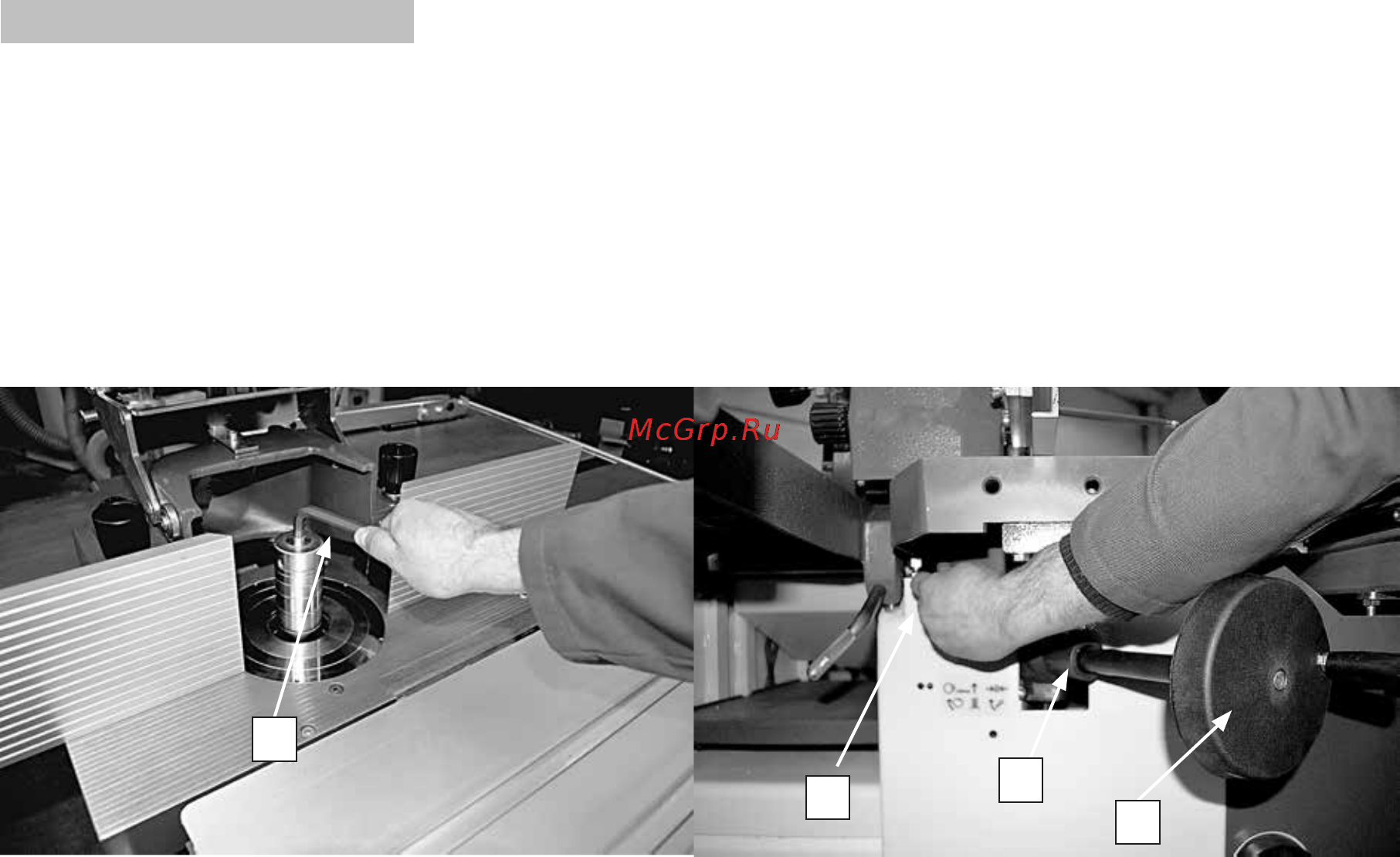

Установка инструмента на шпинделе (Рис. 18)

1. ажмите на фиксирующий рычаг (2) вправо и в то же время второй рукой проверните вал (3), пока

нижний стопорный штифт не зафиксируется в отверстии шпинделя.

2. Затем ослабьте верхний винт при помощи торцевого ключа.

3. Вставьте инструмент как можно ниже на шпинделе, чтобы не перегружать подшипники.

4. Затем оденьте нужное количество колец и затяните верхний винт вала.

5. После ослабления фиксирующего рычага (2), вал шпинделя автоматически разблокируется.

6. Всегда фиксируйте положение шпинделя по высоте, зафиксировав ручку (3) за маховиком.

Рис. 18

Настройка высоты шпинделя (рис. 18)

1. Сначала ослабьте рычаг (3), повернув его влево.

2. Установите желаемую высоту шпинделя при помощи маховика (4).

3. После установки требуемой высоты всегда фиксируйте ее при помощи рычага (3), повернув его

вправо.

Указание: при продолжительной эксплуатации рычаг (3) может перестать держать требуемый уровень. В

этом случае следует снять гайку и рычаг, затем повернуть его на 1/16 оборота и вернуть на место.

Установите гайку на место и затяните.

Установка фрезерного упора (Рис. 19)

Фрезерный упор крепится на поверхности стола при помощи 2 ручек (Рис. 19,1). Корпус фрезерного

упора имеет два паза, которые позволяют перемещать его вперед и назад. После установки упора,

положение алюминиевых планок можно отрегулировать при помощи ручек (2). Зазор между планками

нужно настроить следующим образом: ослабьте гайку-барашек (3), которая удерживает планки, и

сдвиньте их друг другу на максимально близкое расстояние, только чтобы оставался зазор для прохода

инструмента между планками. При фрезеровании профильных поверхностей мы рекомендуем

использование вспомогательного или встроенного упора. При этом вы достигаете постоянного

прилегания заготовки между обеими планками упора, что ведет к большей безопасности и улучшению

рабочего процесса. Для выравнивания обеих планок используйте ровную и точную линейку.

Перед запуском станка следует проверить блокировку стержней упоров на столе. Толкатели оказывают

вертикальное и горизонтальное давление на заготовку, чтобы подавать ее по столу к инструменту и

облегчать ее скольжение. Толкатель (Рис. 20), поставляемый со станком, используется для безопасной

подачи заготовок. Толкатели должны быть выставлены таким образом, чтобы между основанием

горизонтального толкателя и столом был зазор 10 мм, это делает возможным перемещение одного

толкателя под другим. Чтобы заменить режущий инструмент или использовать податчик, всю систему

толкателей можно снять целиком, ослабив защелки с задней стороны фрезерного упора: потяните рычаг

по направлению стрелки. Поднимите небольшую крышку. Теперь систему можно повернуть. Это

действие предотвратит падение упоров. Рекомендуем использовать систему подачи, так как часто

происходит отбрасывание заготовки при работе с фрезерным упором, потому что обрабатывается только

часть заготовки.

Для качественной работы рекомендуется содержать упоры в идеальном состоянии. Поэтому их следует

заменять, если кромка или поверхность повредились режущим инструментом.
