17
два винта с внутр. шестигранником, это позволит переместить упор, чтобы измерения и данные шкалы
совпадали.
Затяните два винта с внутр. шестигранником и установите две фиксирующие ручки. Чтобы откалибровать
шкалу на выдвижной части, ослабьте два винта с внутр. шестигранником, удерживающих короткую часть
упора на квадратном выдвижном профиле. Повторите вышеупомянутые действия для калибровки
выдвижной части упора. Затяните два винта с внутренним шестигранником.

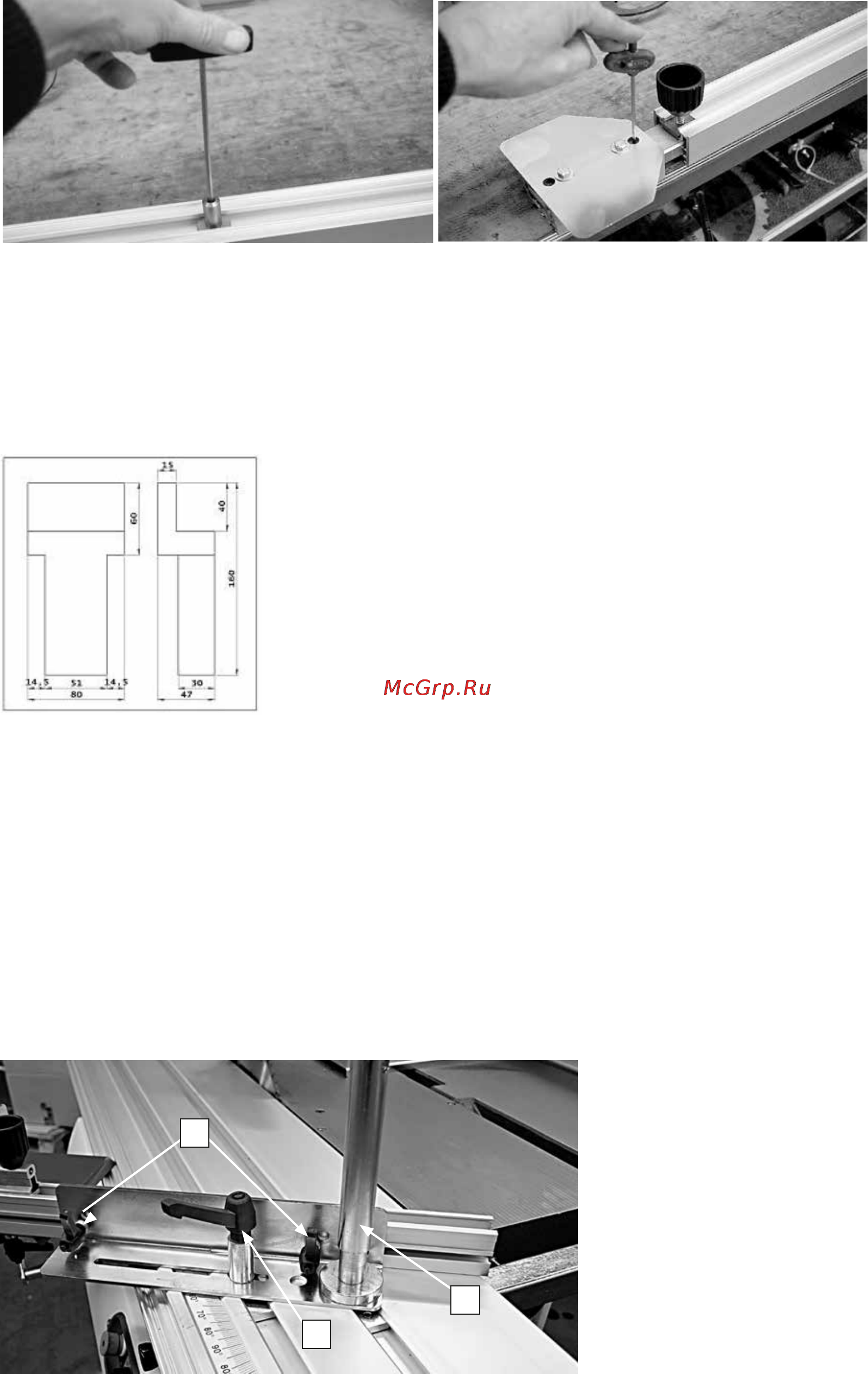

Рис. 15
Защита от сколов (Рис. 16)
Упор оснащен защитой от сколов. Если защита повреждена, ее следует заменить. Можно изготовить
замену из дерева по следующим ниже размерам.
Рис. 16
Угловой упор (Рис. 17)
Угловой упор установлен на подвижном столе, как показано на рисунке. Плоская гайка в канавке стола
установлена на угол 90°.
Для поворота углового упора следует ослабить вертикальную штангу (1) и рукоятку (3), затем установить
на необходимый угол.
Показание снимается с обратной стороны опорной планки направляющей. Ослабьте обе ручки (2)
и подвиньте упор как можно ближе к пильному диску.
Убедитесь, что все ручки надежно зафиксированы после настройки упора. Чтобы снять упор со
стола, ослабьте вертикальный стержень (1) и ручку (3) и снимите его.
Рис. 17
2
1
3
