Защита станка во время обработки пазов (рис. 33)
Предупреждение:
Всегда устанавливайте защитный мост над строгальным валом. Это предотвратит случайное касание рук
оператора с ножами строгального вала во время обработки пазов. Либо сдвиньте строгальный упор полностью
вперед, чтобы он закрывал своей задней защитой строгальный вал.

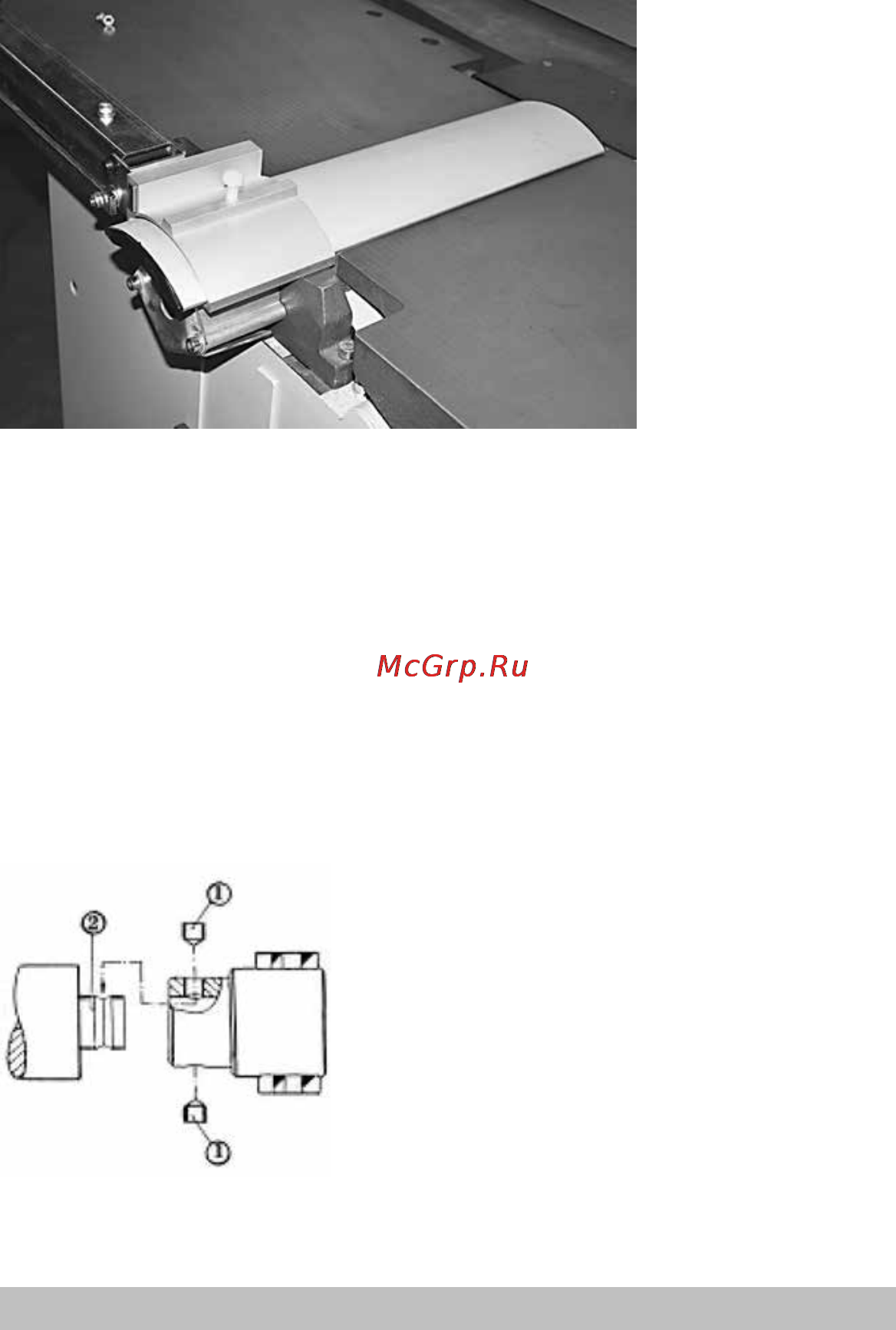

Рис. 33
Установка сверлильного патрона (Рис. 34)
Перед установкой всегда проверяйте, чтобы резьба шпинделя и патрона была абсолютно чистой.
ВНИМАНИЕ:
Сверлильный патрон имеет левую резьбу!
Установите патрон на вал шпинделя до конца и проверьте, чтобы V-Образная канавка (2) в шпинделе
совпала с 2 отверстиями патрона (если нет, резьба шпинделя повредится). Установите 2 винта (1) и
крепко закрутите их. Эти нажимные винты необходимы для предотвращения ослабления крепления
патрона.
Рис. 34
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (Рис. 35, 36, 37)
Все работы по обслуживанию, оснащению и настройке необходимо проводить только при выключенном главном
выключателе.
Внешние и внутренние детали станка следует регулярно очищать, чтобы избежать скопления пыли и опилок.
Любые отложения смолы на подвижных стрежнях стола для поперечного распила или на любых других подвижных
узлах следует удалять тканью с небольшим количеством растворителя (бензина, керосина и др.). Запрещается
курить или разводить открытый огонь возле станка при использовании воспламеняющихся жидкостей, чтобы
предотвратить риск возгорания и ожогов оператора.
Все подшипники с двойным уплотнением и с герметичной смазкой на весь срок их службы, поэтому они не
нуждаются в техническом обслуживании. Все колонны, шпиндель, строгальный вал и узел для обработки пазов
требует смазки раз в месяц, особенно если станок используется во влажном помещении. Лучший способ смазки –
распылять пропиточное масло из банки-аэрозоля. Все прочие подвижные части следует содержать без пыли и
стружки, их можно смазывать тем же пропиточным маслом.
Использование вытяжной системы надолго продлит срок службы станка. Срок службы двигателей можно
продлить, если выдувать опилки из охлаждающего пропеллера и корпуса двигателя.
Снимите панель (рис. 35), подняв ее. Приводной ремень двигателя фуговального узла можно легко натянуть, если
ослабить 4 гайки (1), которые удерживают двигатель на раме.
Двигатель под воздействием собственного веса опустится и натянет ремни.
