Рис. 35

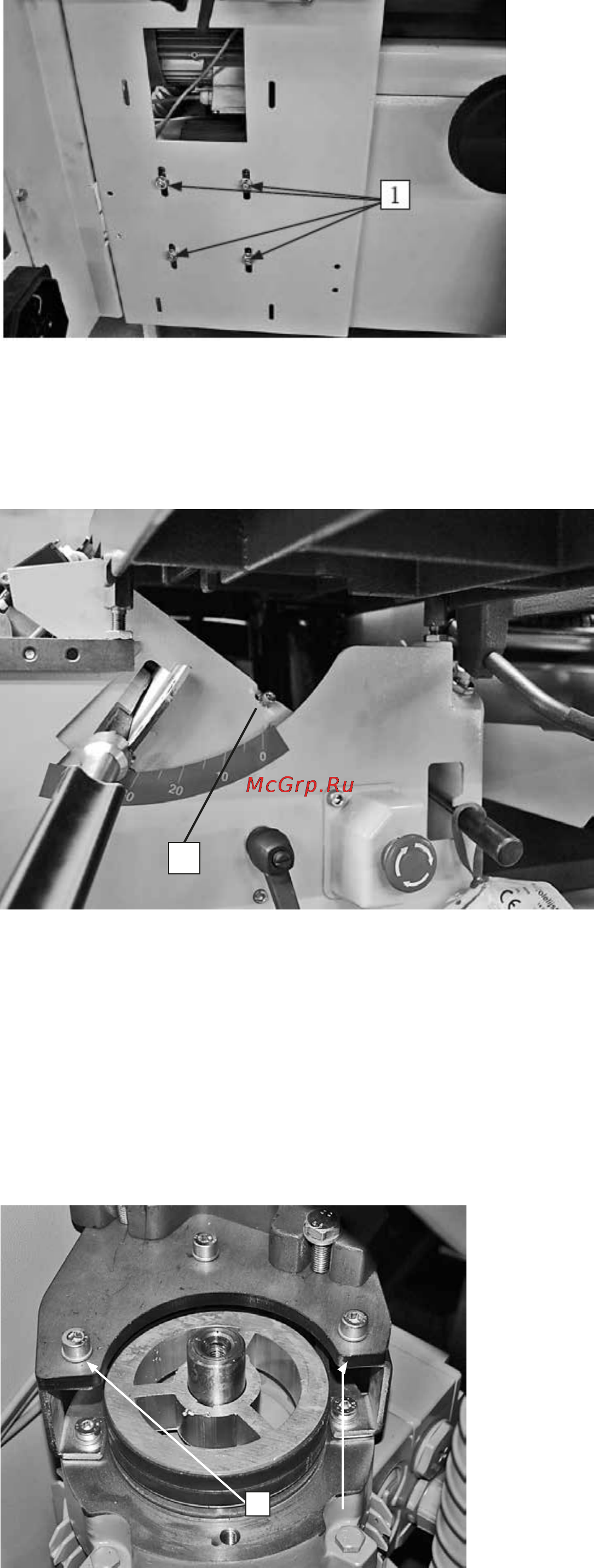

Натяжение ремня вала пильного диска (рис. 36) можно отрегулировать после наклона пильного диска на 45°.
Тогда становится виден и доступен крепежный болт (1) над ручкой подъема-опускания пильного диска. При
повороте болта по часовой стрелке натяжение ремня увеличивается, против часовой – уменьшается.
Рис. 36
Ремни шпинделя можно натянуть или заменить, ослабив 2 болта (1), удерживающих опорную
плиту двигателя на колонне шпинделя.
Потяните двигатель к себе для натяжения ремней.
Для замены ремней двигатель нужно снять с колонны.
Приводную цепь системы подачи при рейсмусовании можно смазать при открытии строгального
вала со стороны стола подачи. Теперь приводную цепь видно справа, рядом с крепежным
болтом стола подачи.
Маленькую крышку X0164 можно снять, если снять крепежный болт стола. Но если цепь нужно
заменить, тогда потребуется снять целый стол, чтобы добраться до нее.
Рис. 37
1
1
