ограничивают его перемещение. Когда происходит многократное движение вперед-назад, возможно
незначительное смещение шариковых подшипников. Это может привести к некоторому сопротивлению
подвижного стола при его перемещении. Также это может произойти, если ход подвижного стола
значительно сокращен. Положение шариковых подшипников можно вернуть несколькими короткими
толкающими движениями в конечном положении стола.
Рис. 11
ВНИМАНИЕ: обслуживание подвижного стола.
Для обеспечения точной и безопасной работы стол должен содержаться в чистоте.
Направляющая стола должна основательно чиститься при помощи воздушного пистолета и
сжатого воздуха. Сместите подвижный стол к концу хода, чтобы получить доступ к
направляющим, шариковым подшипникам и салазкам подвижного стола. Повторите
действия, передвинув подвижный стол на противоположный край, убедитесь, что все
опилки и грязь очищены.
При уходе за салазками следует использовать средство WD40.

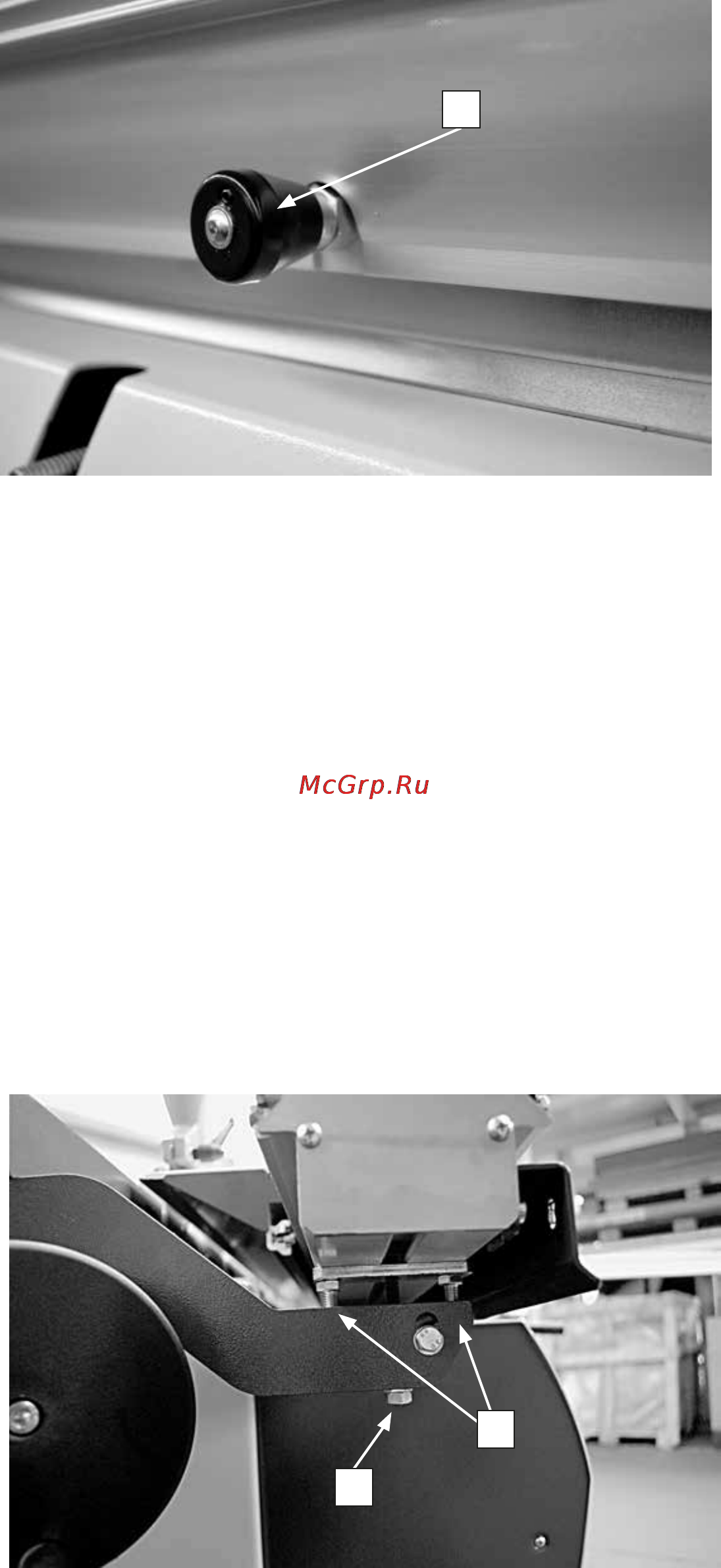

Настройка подвижного стола (Рис. 12)
Выравнивание подвижного стола осуществляется при помощи двух регулировочных точек ниже
неподвижной балки. Ослабьте 2 винта (2), которые удерживают неподвижную балку на раме станка.
Ослабьте 2 болта (1) и выровняйте, двигая подвижный стол. После окончания настройки затяните 2
болта. Регулировка подвижного стола относительно чугунного стола осуществляется при помощи 2
болтов (1).
Рис. 12
1
1
2
