Jet JKM-310TXPRO [24/53] Настройка по высоте рис 32

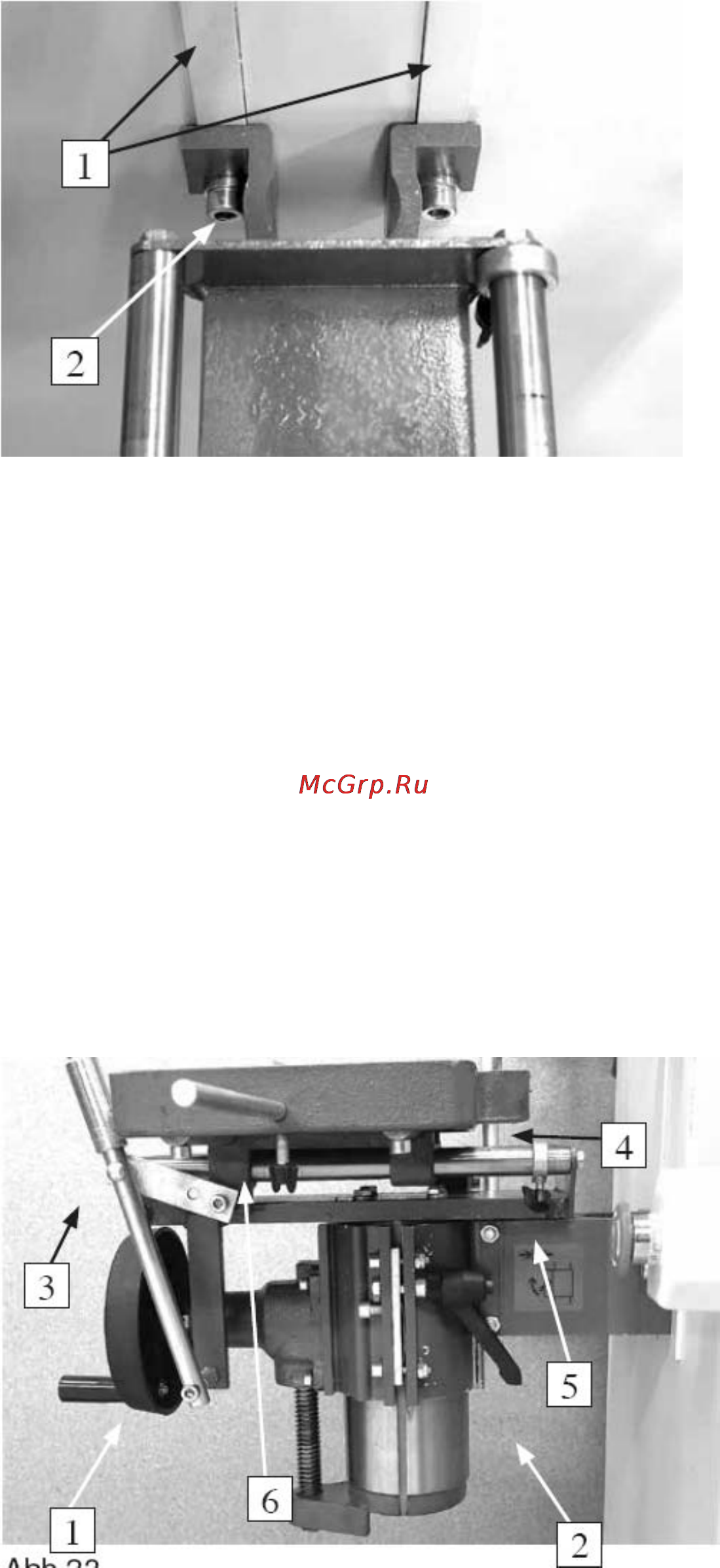

Установка устройства для обработки пазов на раму (Рис. 31)

1. Очистите обе установочные поверхности (1).

2. Проденьте в устройство два болта (3).

3. Перед затягиванием двух болтов (3) убедитесь, что стол установлен горизонтально.

Рис. 31

Настройка по высоте (Рис. 32)

1. Глубину сверления можно настроить при помощи маховика (1). Закрепите стол при помощи

рычага (2).

2. Стол оснащен двумя рычагами (3), благодаря которым возможно движение во все стороны.

3. Продольное перемещение осуществляется при помощи правого рычага, поперечное при

помощи левого.

4. При обработке больших плит можно снять рычаг для поперечного перемещения.

5. Стол оснащен упором по глубине (5) и упором по длине (6), при помощи которых можно

изготавливать несколько одинаковых отверстий.

6. Для сверления глубоких отверстий рекомендуется проводить обработку не сразу по всей

глубине, а шагами (например, шагами по 10 мм), при этом достигается лучший результат

и повышается безопасность работы.

7. При изготовлении длинных пазов необходимо сначала просверлить в ряд необходимые

отверстия. При поперечном движении стола нельзя работать на всю глубину сразу, нужно

работать пошагово.

8. При обработке пазов или фрезеровании фасонной фрезой разрешается использовать

инструмент с диаметром хвостовика до 16 мм.

Рис. 33
