Pioneer PRS-D220 [18/99] Ajuste de esta unidad
![Pioneer PRS-D220 [18/99] Ajuste de esta unidad](/views2/1002039/page18/bg12.png)
3

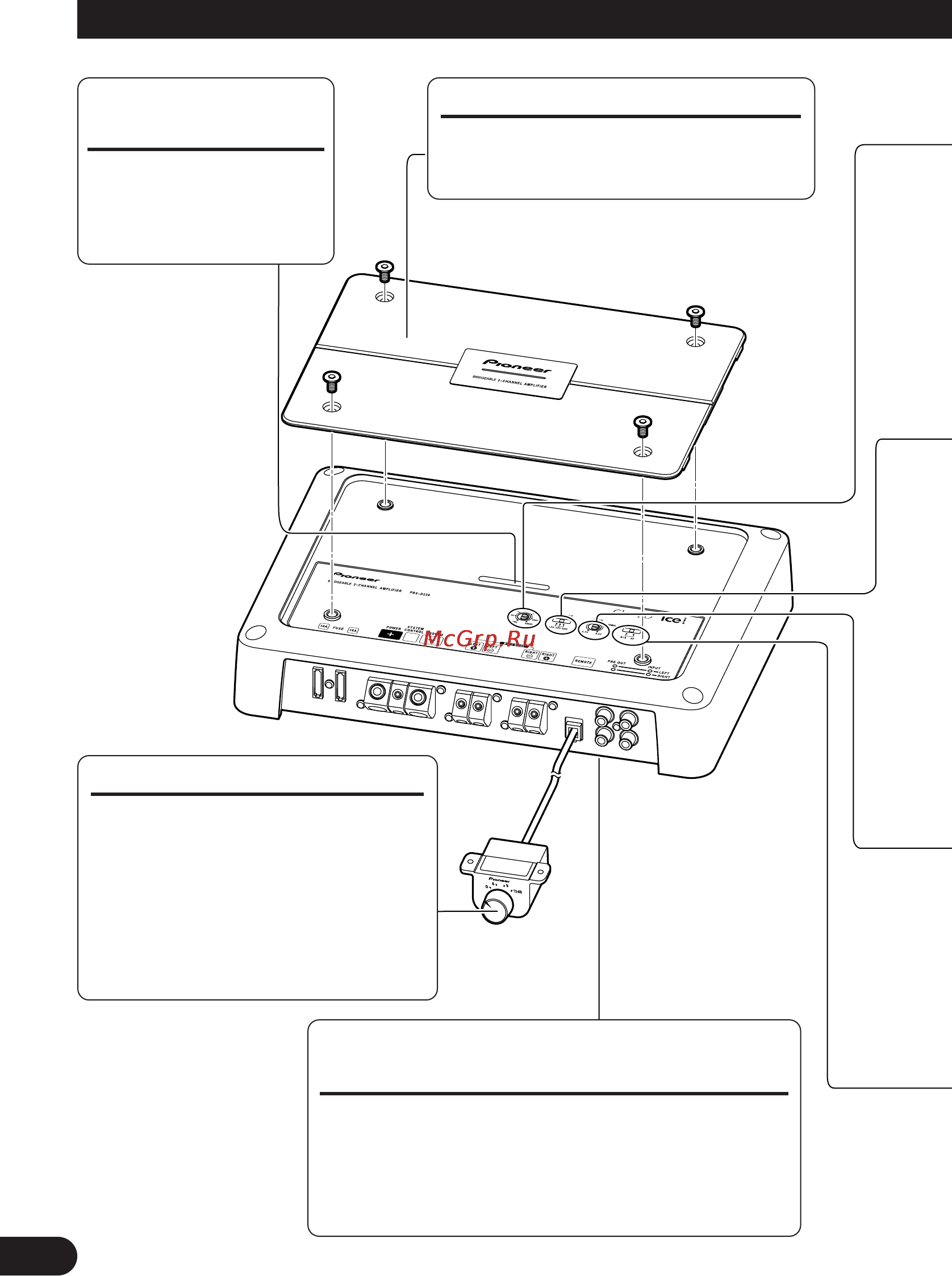

Ajuste de esta unidad
•Utilice un destornillador para ajustar el interruptor, si se requiere.
Indicador de
alimentación
El indicador de
alimentación se ilumina
cuando la unidad se
encuentra activada.
Cubierta superior
Antes de montar la unidad, desapriete
los tornillos con una llave hexagonal de
4 mm y quite la cubierta superior.
Interruptor BFC (Control de la frecuencia
de batido)
El interruptor BFC se encuentra en la parte inferior
de la unidad. Si se oye un batido durante la escucha
de una transmisión MW/LW con el equipo estéreo
de automóvil, cambie el interruptor BFC utilizando
un destornillador pequeño.
Control de refuerzo de graves
Se puede seleccionar un nivel de
refuerzo de graves de 0, 6, 9 y
12 dB.
Para las instrucciones acerca de la
conexión del control remoto de
refuerzo de graves al amplificador,
consulte la sección “Diagrama de
conexión”.
