Aansluiten van het toestel

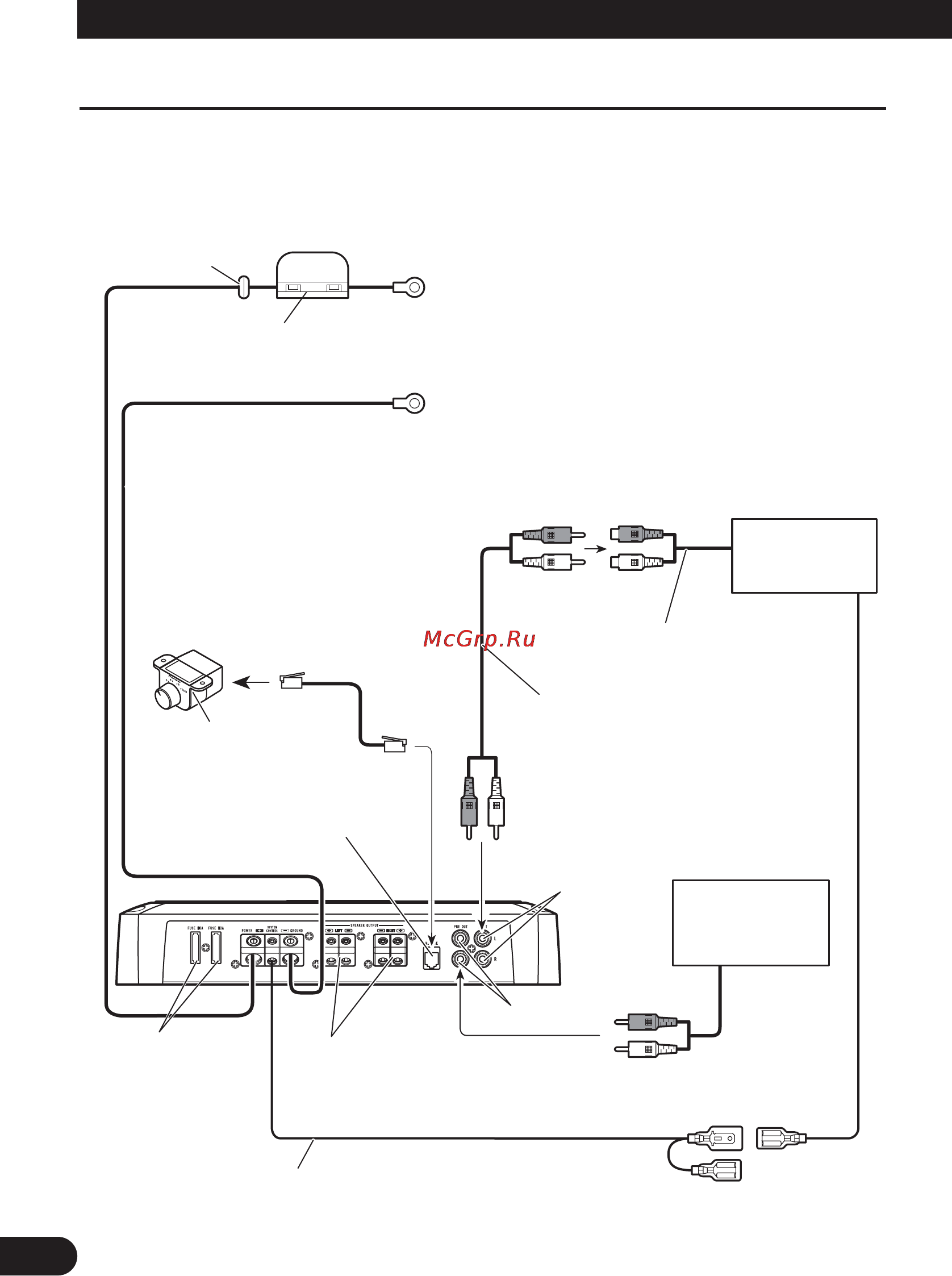

Aansluitschema
•Dit schema laat de verbindingen zien bij gebruik van een externe uitgang (subwoofer uitgang). Schuif de
ingangsschakelaar naar links.
•Bij gebruik van een luidspreker-uitgang zullen de noodzakelijke verbindingen afwijken van dit schema.
Raadpleeg voor details de paragraaf “Gebruik van de luidspreker-ingang”. In beide gevallen dient u de
ingangsschakelaar op de juiste stand te zetten. Zie voor details hieromtrent de paragraaf “Instellen van dit
toestel”.
Zekering (40 A) × 2
6 m
Doorvoerbuisje
Speciaal rood accusnoer [RD-228] (los verkrijgbaar)
Sluit, nadat alle andere aansluitingen op de versterker zijn
gemaakt, het accusnoer-aansluitpunt van de versterker aan op
het positieve aansluitpunt (+) van de accu.
Aardingssnoer (zwart) [RD-228] (los verkrijgbaar)
Sluit dit snoer aan op de carrosserie of het chassis.
Zekering (30 A)
Autostereo met
RCA-uitgangspen-
aansluitingen
Externe uitgang
Aansluitsnoer met
RCA-penstekkers
(los verkrijgbaar).
RCA
-ingangspenaansluiting
Draad voor systeemafstandsbediening (los verkrijgbaar)
Verbind de mannelijke aansluiting van dit draad met de aansluiting voor de systeemafstandsbediening
van de autostereo (SYSTEM REMOTE CONTROL). Het vrouwelijke aansluitpunt kan worden
aangesloten op het relais-besturingsaansluitpunt van de automatische antenne. Als de autostereo niet
beschikt over een systeem-afstandsbe-dieningsaansluitpunt, sluit dan het mannelijke aansluitpunt aan op
het spanningsaansluitpunt via de contactschakelaar.
Luidsprekeruitgangsaansluitpunt
Raadpleeg het hoofdstuk “Aansluiten van de
luidsprekerdraden” voor richtlijnen i.v.m. het
aansluiten van luidsprekers.
Bass Boost afstandsbediening
Draad voor Bass Boost
afstandsbediening
Aansluiting voor Bass Boost
afstandsbediening
Verbind deze aansluiting met de
Bass Boost afstandsbediening via
de daarbij behorende draad.
RCA-ingang
Versterker met
RCA-ingangspen-
aansluitingen
RCA-uitgangspenaansluitingen
