3

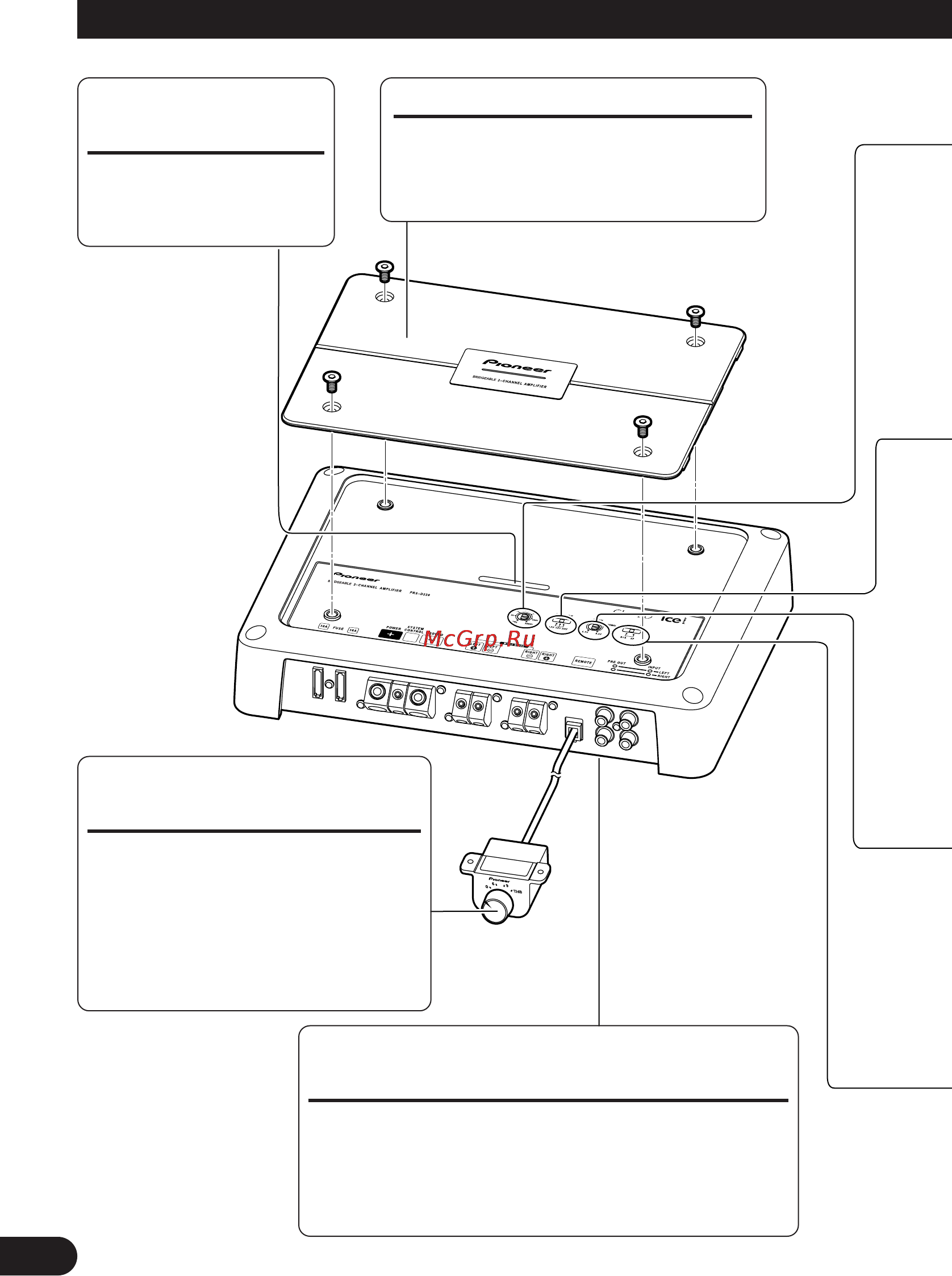

Réglage de l’appareil
• Pour ajuster les commutateurs, utilisez un tournevis standard si nécessaire.
Témoin
d’alimentation
Ce témoin s’éclaire
lorsque l’amplificateur
est sous tension.
Interrupteur BFC (Commande de fréquence
de battement)
L’interrupteur BFC se trouve sous l’appareil. Si vous
entendez un battement pendant l’écoute d’une
transmission MW/LW (PO/GO) avec votre autoradio,
changer la position de l’interrupteur BFC en utilisant
un petit tournevis standard.
Couvercle supérieur
Avant de mettre l’appareil en place,
dévissez les vis avec un tournevis à
pointe hexagonale de 4 mm et retirez le
couvercle supérieur.
Commande de l’accentuation
des graves
Vous pouvez choisir un niveau
d’accentuation de 0, 6, 9 ou 12 dB.
Pour connaître la manière de relier
le boîtier de télécommande
d’accentuation des graves à
l’amplificateur, reportez-vous à la
section “Schéma de raccordement”.
