3

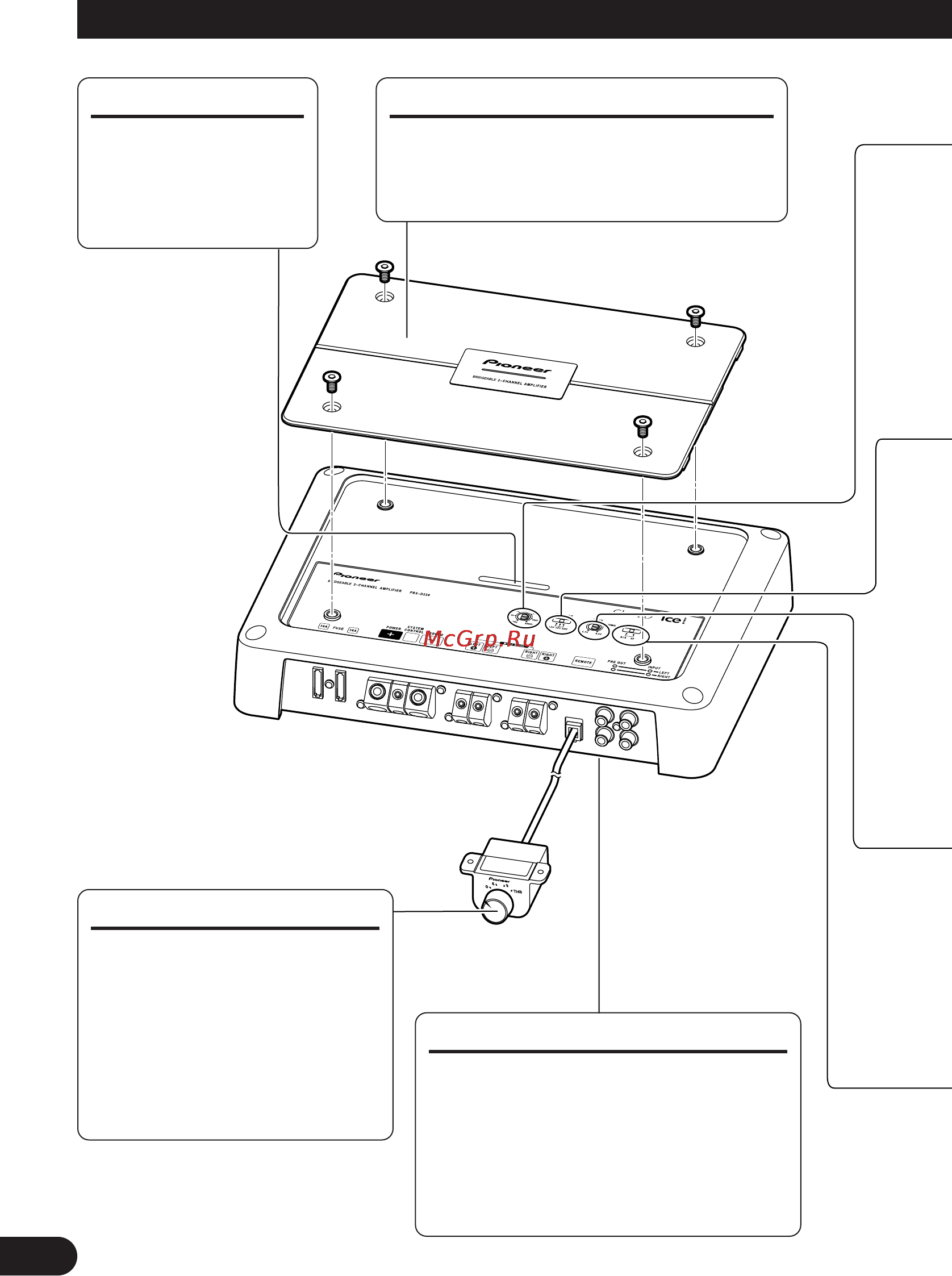

Einstellen dieses Geräts
• Um den Schalter einzustellen, verwenden Sie, falls erforderlich, einen Schraubendreher.
Stromanzeige
Die Stromanzeige
leuchtet auf, wenn die
Stromversorgung
eingeschaltet wird.
Interferenzschutzschalter (BFC)
Der BFC-Schalter befindet sich an der
Unterseite des Geräts. Falls Sie bei
MW/LW-Empfang mit Ihrer Auto-
Stereoanlage Hintergrundgeräusche
vernehmen, stellen Sie den BFC-
Schalter mithilfe eines kleinen
Schraubendrehers ein.
Obere Abdeckung
Vor der Installation lösen Sie die
Schrauben mit einem 4-mm-
Sechskantschlüssel, und nehmen Sie die
obere Abdeckung ab.
Bassverstärkungsregler
Als Bassverstärkungspegel
können Sie entweder 0, 6, 9
oder 12 dB wählen.
Anweisungen zum Anschluss
der Bassverstärkungs-
Fernbedienung an den
Verstärker finden Sie im
Abschnitt “Anschlussschema”.
