7
Come collegare l’unità

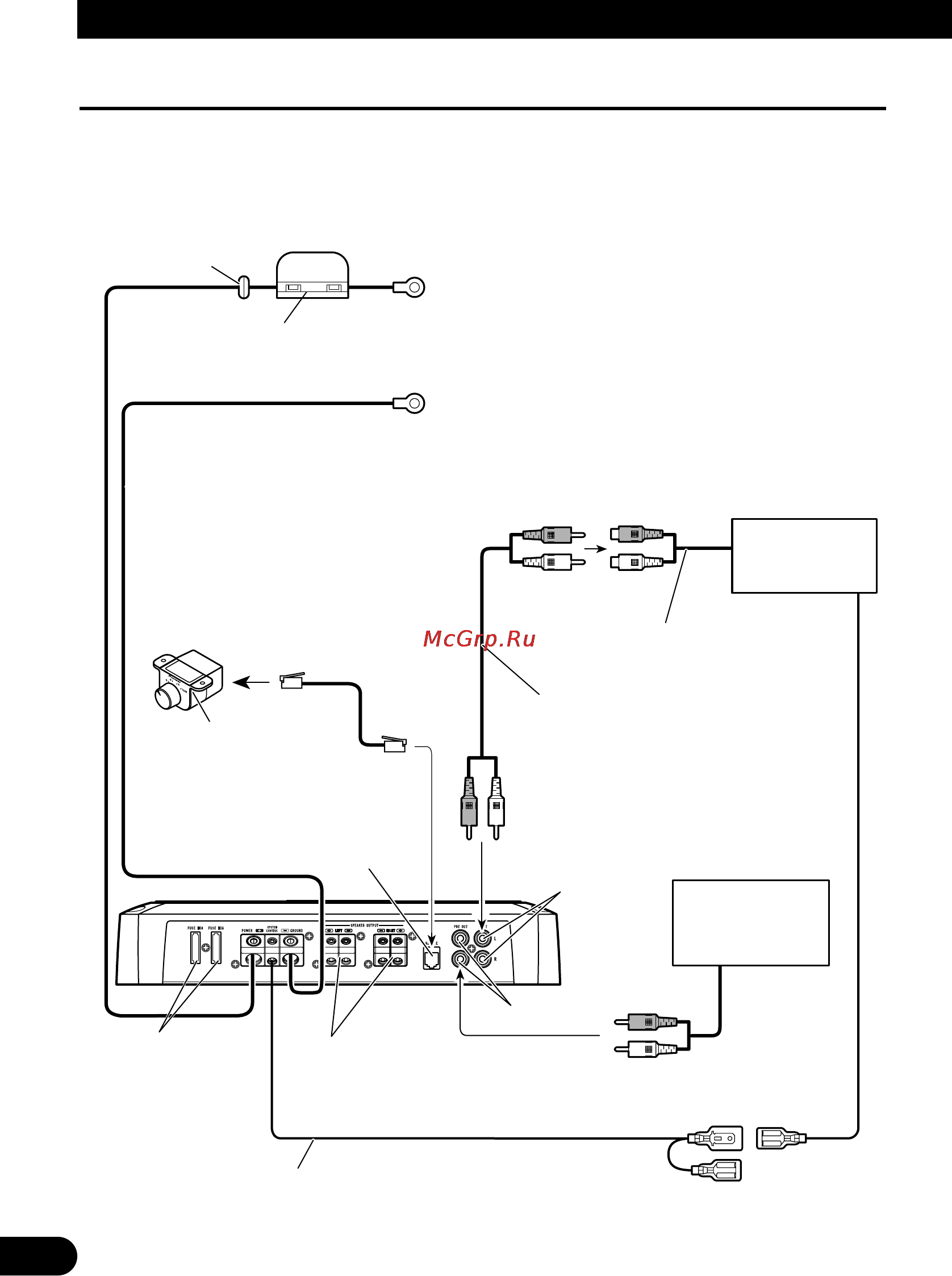

Schema di collegamento
• Questo schema mostra le connessioni in caso di utilizzo dell’uscita esterna (uscita per subwoofer). Fare
scorrere verso destra il selettore d’ingresso.
• Le connessioni tuttavia differiscono qualora si utilizzi l’uscita altoparlanti. Per maggiori informazioni in
merito si rimanda alla sezione “Utilizzo dell’ingresso altoparlanti”. In entrambi i casi è necessario regolare
la posizione del selettore d’ingresso. Per maggiori informazioni in merito si rimanda alla sezione
“Regolazione di questa unità”.
Fusibile (40 A) × 2
6 m
Occhiello
Cavo rosso speciale della batteria [RD-228]
(venduto separatamente)
Dopo aver eseguito tutti gli altri collegamenti
all’amplificatore, collegare il terminale del cavo
dell’amplificatore destinato alla batteria al terminale positivo
(+) della batteria.
Cavo di massa (nero) [RD-228] (venduto separatamente)
Collegare alla parte metallica della carrozzeria oppure
dello chassis.
Fusibile (30 A)
Impianto stereo della
macchina con prese a
spilli di uscita RCA
Uscita esterna
Cavo di connessione
con spine tipo RCA
(venduto separatamente).
Prese di ingresso
tipo RCA
Cavo del telecomando del sistema (venduto separatamente)
Collegare il terminale maschio di questo cavo al terminale dell’impianto stereo per il
telecomando del sistema (SYSTEM REMOTE CONTROL). Il terminale femmina può
essere collegato al terminale di comando del relè dell’antenna automatica. Se l’impianto
stereo della macchina non presenta un terminale per il telecomando del sistema, collegare il
terminale maschio al terminale dell’alimentazione attraverso l’interruttore di accensione.
Terminale di uscita dell’altoparlante
Vedere la sezione “Collegamento dei
cavi d’altoparlanti” per le istruzioni
sulla connessione degli altoparlanti.
Ingresso RCA
Amplificatore
con prese a spilli
di ingresso RCA
Prese di uscita RCA
Presa per il comando di selezione per
l’espansione dei bassi
Collegare questa presa ed il
telecomando di espansione dei bassi per
mezzo del cavo del telecomando stesso.
Telecomando di
espansione dei bassi
Cavo del telecomando
di espansione dei bassi
