![Pioneer PRS-D220 [60/99] Regolazione di questa unità](/img/pdf.png)
Pioneer PRS-D220 [60/99] Regolazione di questa unità
![Pioneer PRS-D220 [60/99] Regolazione di questa unità](/views2/1002039/page60/bg3c.png)
3

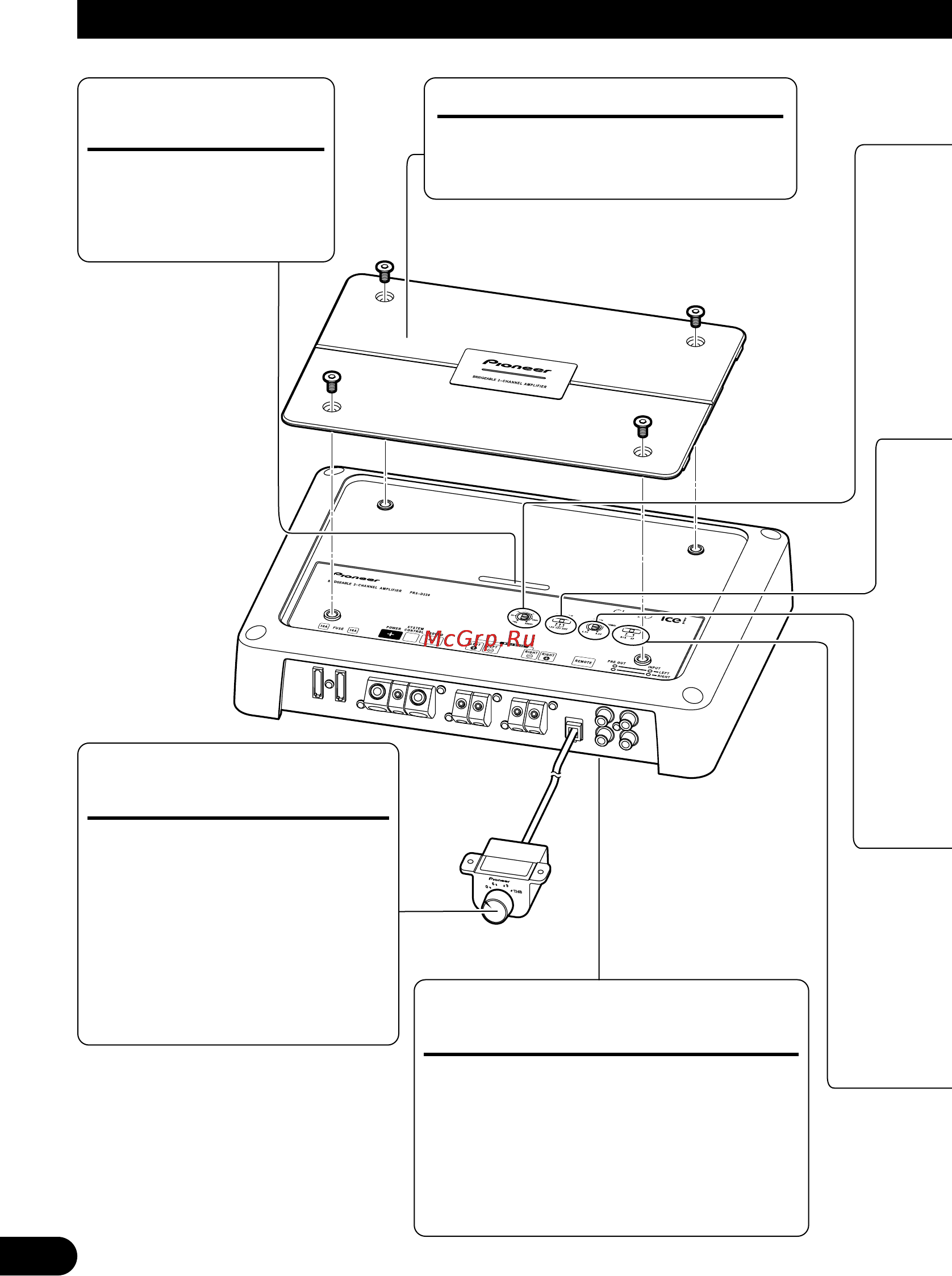

Regolazione di questa unità
• In caso di necessità il selettore può essere regolato con un cacciavite a punta standard.
Indicatore
dell’alimentazione
L’indicatore
dell’alimentazione viene
illuminato quando si
attiva l’alimentazione.
Selettore BFC (Beat Frequency
Control)
Il selettore BFC si trova sul fondo
dell’unità. Qualora durante l’ascolto di
stazioni MW/LW con l’apparecchio
stereo dell’auto si avverta un battimento,
con un piccolo cacciavite appuntito si
suggerisce di cambiare la posizione del
selettore BFC.
Coperchio superiore
Prima d’installare l’unità, svitare le
viti con una chiave esagonale da 4 mm
e rimuovere il coperchio superiore.
Comando di selezione per
l’espansione dei bassi
Per mezzo di questo comando si
può selezionare tra 0, 6, 9 e 12
dB il livello di espansione dei
bassi.
Per istruzioni sul collegamento
del telecomando di espansione
dei bassi all’amplificatore si
prega di vedere la sezione
“Schema di collegamento”.
