9

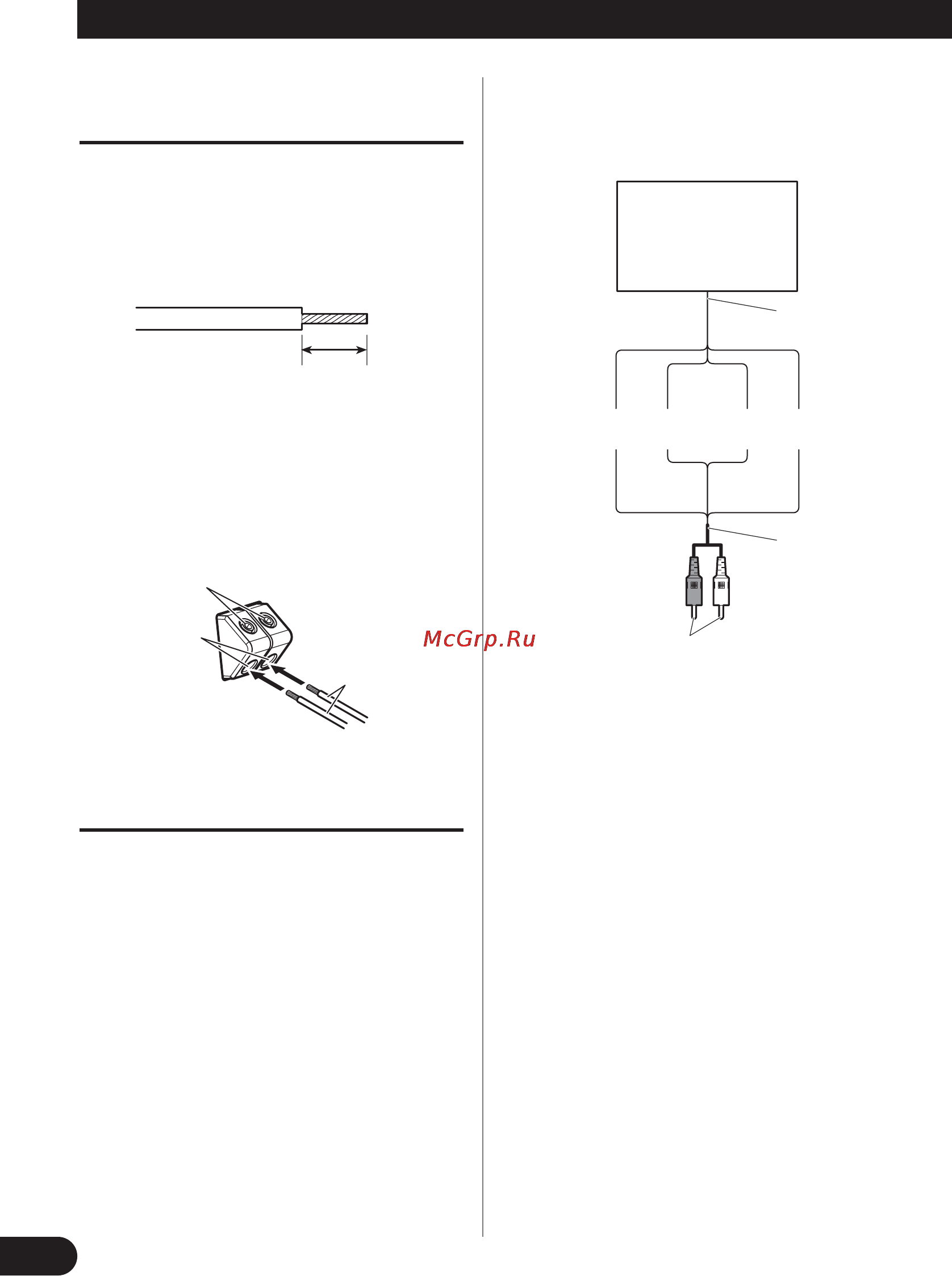

Conexión de la unidad
Conexión del terminal de salida
de altavoz
•Utilice un hilo de 10 AWG a 16 AWG para el
cable de altavoz.
1. Utilice alicates o un cortador para
exponer el extremo de los hilos de
altavoz unos 10 mm a 12 mm.
2. Conecte los cables de altavoz al
terminal de salida de altavoz.
• Fije los cables firmemente utilizando los
tornillos para terminales.
Uso de la entrada de altavoz
Conecte los hilos de salida de altavoz del
equipo estéreo de automóvil al amplifi-
cador utilizando el hilo de entrada de
altavoz suministrado con el cabo con
conector RCA.
•Deslice el interruptor de entrada hacia la
derecha (SP).
Conexiones cuando se utiliza la
entrada de altavoz
•Cuando se conecta el hilo de salida de altavoz del
equipo estéreo de automóvil al amplificador, el
amplificador se enciende automáticamente
cuando se enciende el equipo estéreo de
automóvil. En este caso, no es necesario conectar
el hilo de control remoto de sistema.
• Si se conecta el amplificador y la unidad principal
con un hilo de entrada de altavoz con cable de
clavija RCA, sólo se puede encender el
amplificador cuando se está utilizando otro
amplificador. Si dos o más amplificadores están
conectados sincrónicamente en combinación,
conecte la unidad principal y todos los
amplificadores con el hilo de control remoto de
sistema.
Nota:
•Conecte el hilo de control remoto de sistema
cuando el amplificador no se enciende cuando se
enciende el equipo estéreo de automóvil.
10 mm a 12 mm
Cable de altavoz
Tornillos de terminal
Terminal de
salida de
altavoz
Salida de altavoz
Equipo estéreo
de automóvil
A la toma de entrada
RCA de esta unidad.
Hilo de entrada de
altavoz con cable
con conector RCA
Blanco: Negro: Negro: Rojo:
Izquierda + Izquierda ≠ Derecha ≠ Derecha +
