Pioneer PRS-D220 [74/99] Instellen van dit toestel
![Pioneer PRS-D220 [74/99] Instellen van dit toestel](/views2/1002039/page74/bg4a.png)
3

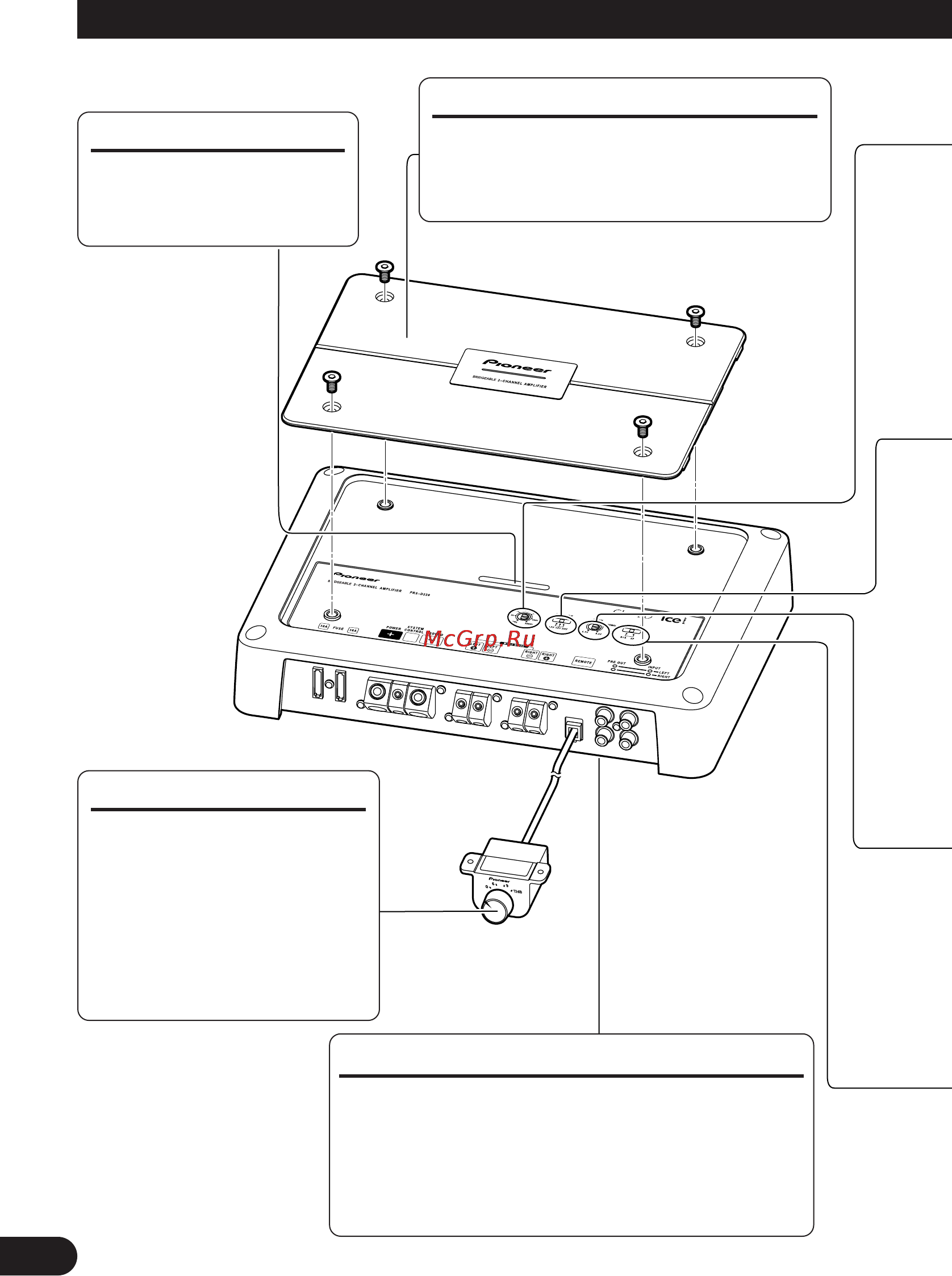

Instellen van dit toestel
• Om de schakelaar te verzetten kunt u indien nodig een kleine schroevendraaier gebruiken.
Spanningsindicator
De spanningsindicator licht
op wanneer de spanning
wordt ingeschakeld.
Bass Boost regelaar
U kunt de lage tonen extra
versterken (Bass Boost) met
0, 6, 9 of 12 dB.
Voor aanwijzingen omtrent
het aansluiten van de Bass
Boost afstandsbediening op
de versterker, verwijzen we u
naar het “Aansluitschema”.
Bovenafdekking
Voor u het toestel gaat installeren, dient u de
schroeven los te maken met een inbussleutel
van 4 mm en dient u de bovenafdekking te
verwijderen.
BFC (Beat Frequency Control) schakelaar
De BFC schakelaar bevindt zich aan de onderkant
van het toestel. Als u een ritmisch geluid (beat)
hoort wanneer u naar een MW/LW uitzending
luistert met uw autostereo, kunt u de BFC
schakelaar verzetten met behulp van een kleine
schroevendraaier.
