9

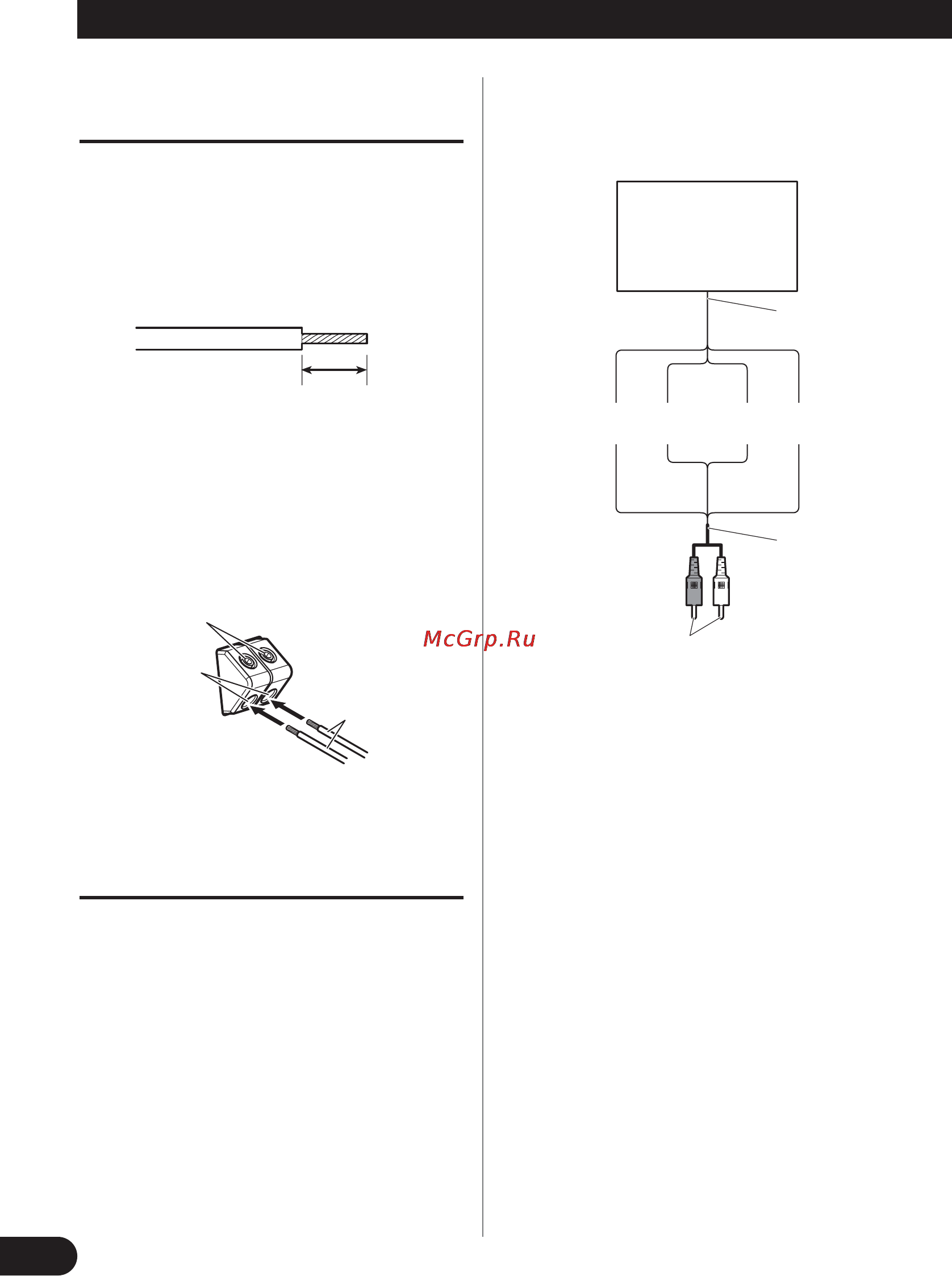

Raccordement de l’appareil
Raccordement des bornes de
sortie vers les haut-parleurs
•Utilisez un câble de 10 AWG à 16 AWG pour le
câble de haut-parleur.
1. Dénudez l’extrémité des câbles de
haut-parleurs sur environ 10 mm à
12 mm en utilisant des pinces ou un
cutter.
2. Reliez les câbles de liaisons aux
haut-parleurs aux bornes de sortie
vers les haut-parleurs.
• Serrez soigneusement les cosses au moyen
des vis.
Utilisation de l’entrée de
haut-parleur
Connectez les fils de sortie de haut-parleur
de l’autoradio à l’amplificateur en utilisant
le fil d’entrée de haut-parleur muni de
fiches Cinch (RCA) fourni.
• Faites glisser le sélecteur d’entrée sur la
droite (SP).
Connexion lors de l’utilisation de l’entrée
de haut-parleur
• Comme le fil de sortie de haut-parleur de l’au-
toradio est connecté à l’amplificateur, ce dernier
ce met automatiquement sous tension quand l’au-
toradio est mis sous tension. Il n’est pas néces-
saire de connecter le câble de commande à dis-
tance dans ce cas.
•Dans le cas où l’amplificateur et l’appareil princi-
pal sont connecté en utilisant un fil d’entrée de
haut-parleur muni de fiches Cinch (RCA), l’am-
plificateur est mis sous tension uniquement quand
un des amplificateurs est utilisé. Si deux amplifi-
cateurs ou plus sont connectés en combinaison de
façon synchrone, connectez l’appareil principal et
tous les amplificateurs avec le câble de com-
mande à distance d’alimentation.
Remarque:
•Connectez le câble de commande à distance l’am-
plificateur ne se met pas sous tension en même
temps que l’autoradio.
10 mm à 12 mm
Vis de borne
Borne de
sortie
vers un
haut-parleur
Câble de liaison à
un haut-parleur
Sortie de haut-
parleur
Fil d’entrée de
haut-parleur muni
de fiches Cinch
(RCA)
À la prise d’entrée Cinch (RCA)
de cet appareil.
Autoradio
Blanc: Noir: Noir: Rouge:
Gauche + Gauche ≠ Droite ≠ Droite +
