Fr-23
Franças

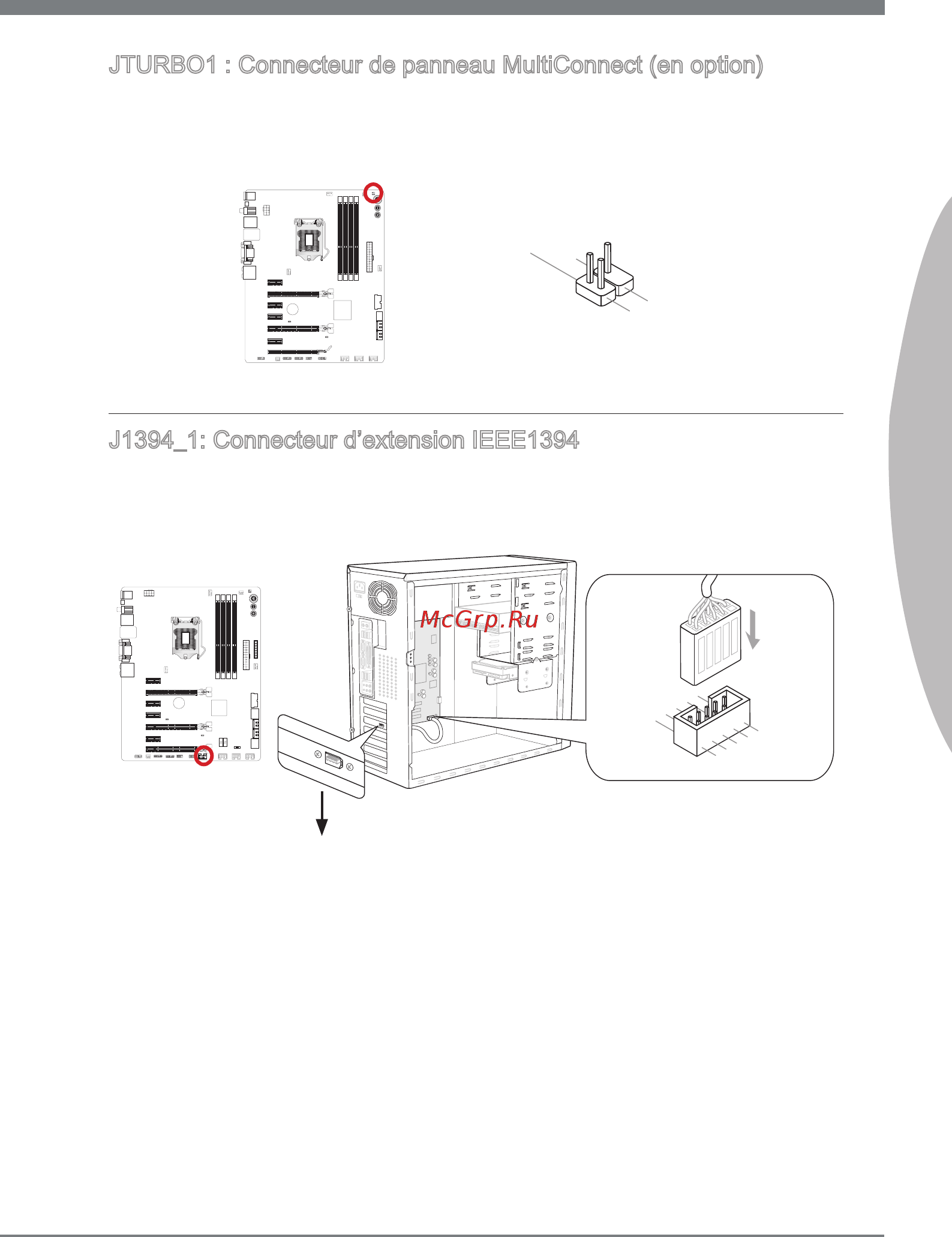

JTURBO1 : Connecteur de panneau MultConnect (en opton)
Ce connecteur sert à connecter un panneau avant en opton pour contrôler OC Gene
et des fonctons supplémentares. Veullez vous référer au gude d'utlsaton pour plus
de détals.
3
.TURB
O
4.No
Pi
n
2.Contro
l P
in
1
.TURB
O
J1394_1: Connecteur d’extenson IEEE1394
Ce connecteur vous permet de reler un apparel IEEE1394 va un support en opton
IEEE1394.
115V
10 . G round
8. + 1 2V
6
.T P B -
4
.G r o und
2
.T P
A-
1
.T P
A+
3
.G r o und
5
.T P B +
7. + 1 2V
9. N o
Pi
n
* Le schéma de carte mère dans la gure n’est qu’à
ttre de référence.
Support 1394 (en opton)
