De-29
Deutsch

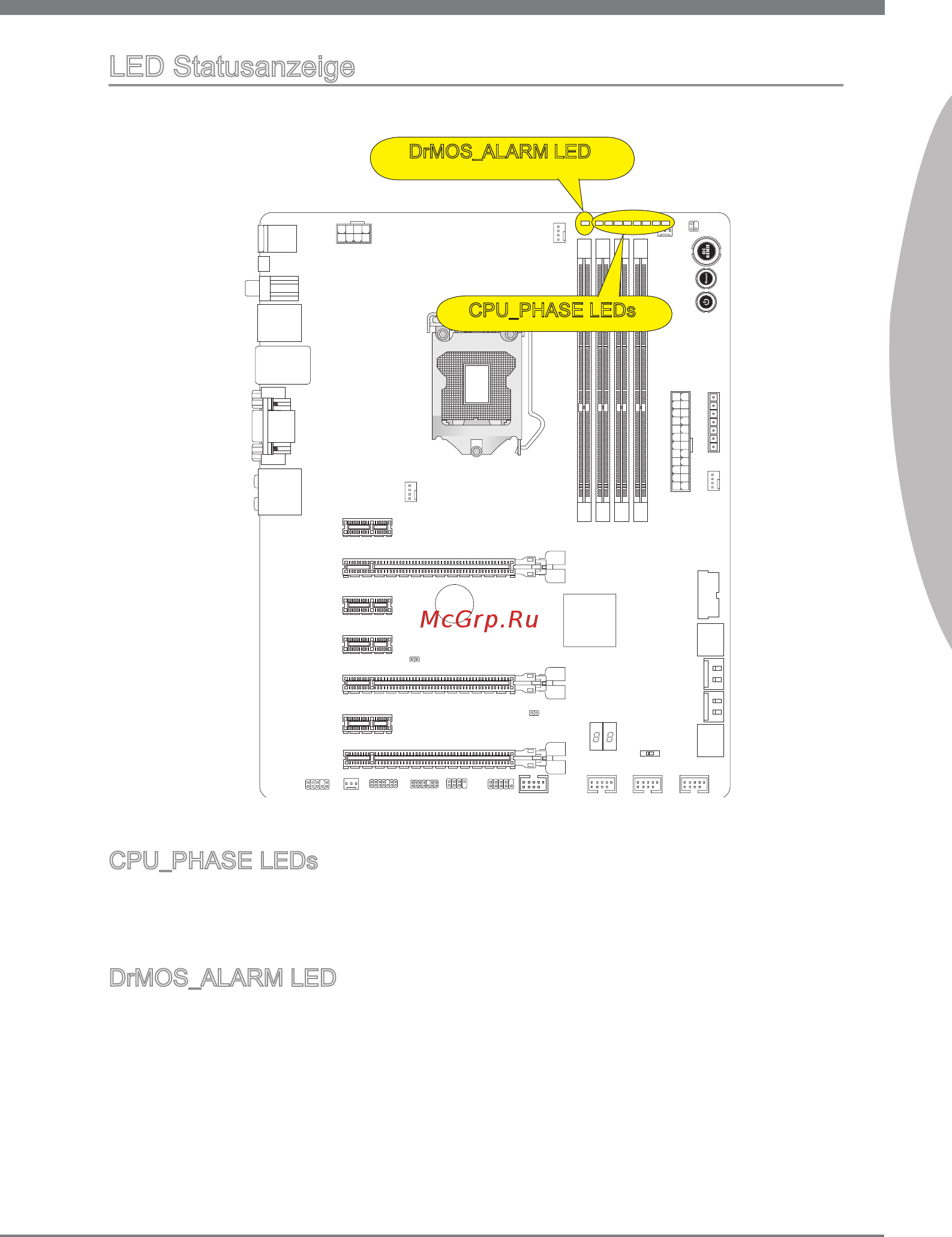

LED Statusanzege
CPU_PHASE LEDs
Dese LEDs leuchten abhängg von der CPU-Last. Je höher de Phasenanzahl, desto
höher st der Stromzuuss zum Prozessor.
DrMOS_ALARM LED
Dese LED leuchtet rot, wenn DrMOS ene Überhtzung aufzegt.
CPU_PHASE LEDs
DrMOS_ALARM LED
