En-23
Englsh

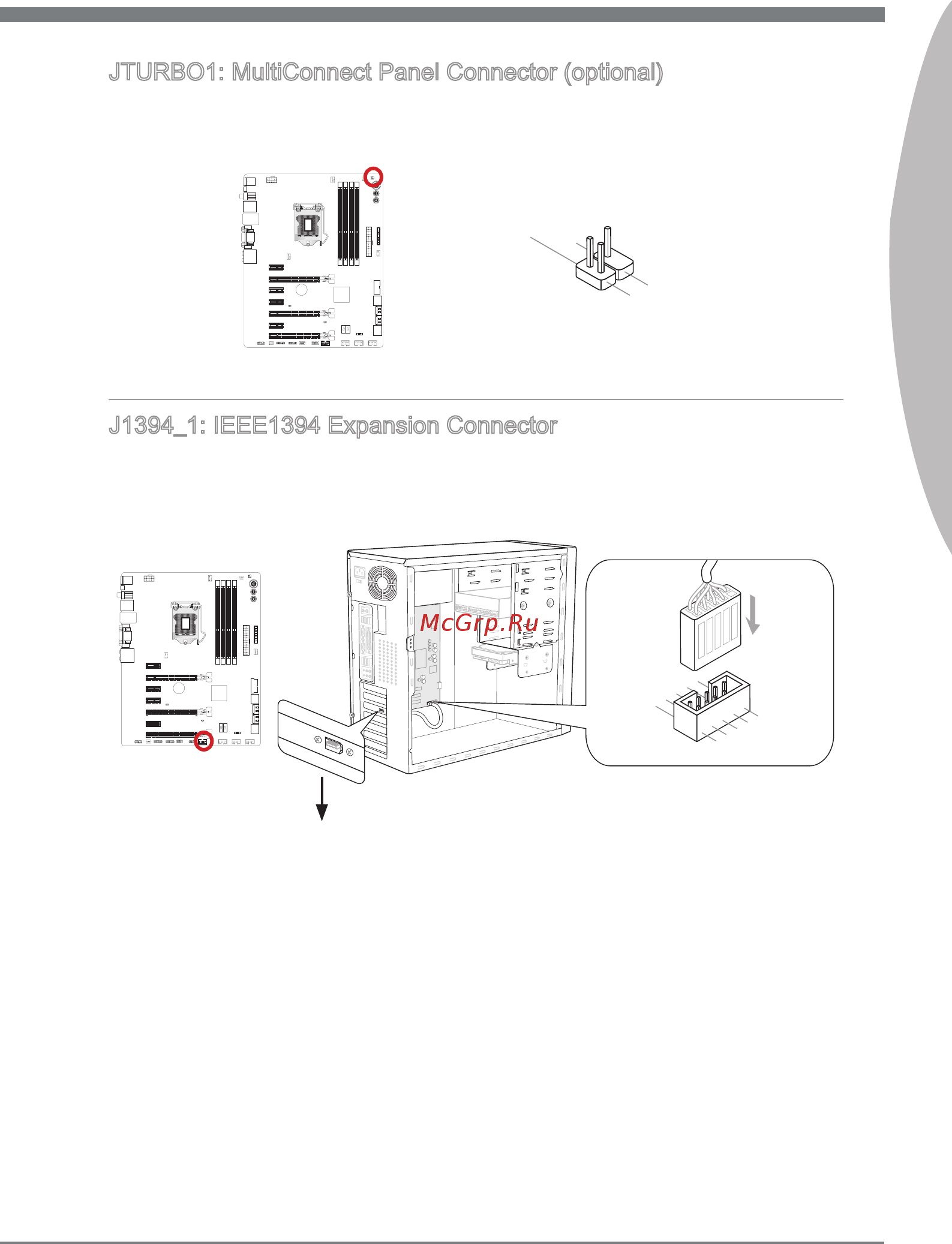

JTURBO1: MultConnect Panel Connector (optonal)
Ths connector s used to connect an optonal front panel for controlng the OC Gene and
some addtonal functons. Please refer to ts user gude for more detals and usages.
3
.TURB
O
4.No
Pi
n
2.Contro
l P
in
1
.TURB
O
J1394_1: IEEE1394 Expanson Connector
Ths connector allows you to connect an IEEE 1394 devce va an optonal IEEE 1394
expanson bracket.
115V
10 .Gr ound
8. +12 V
6
.T PB-
4
.G rou nd
2
.T P
A-
1
.T P
A+
3
.G rou nd
5
.T PB+
7. +12 V
9. No
Pi
n
* The MB layout n ths gure s for reference only.
1394 Bracket (optonal)
