MSI Z77A-GD65 [166/182] Перемычки

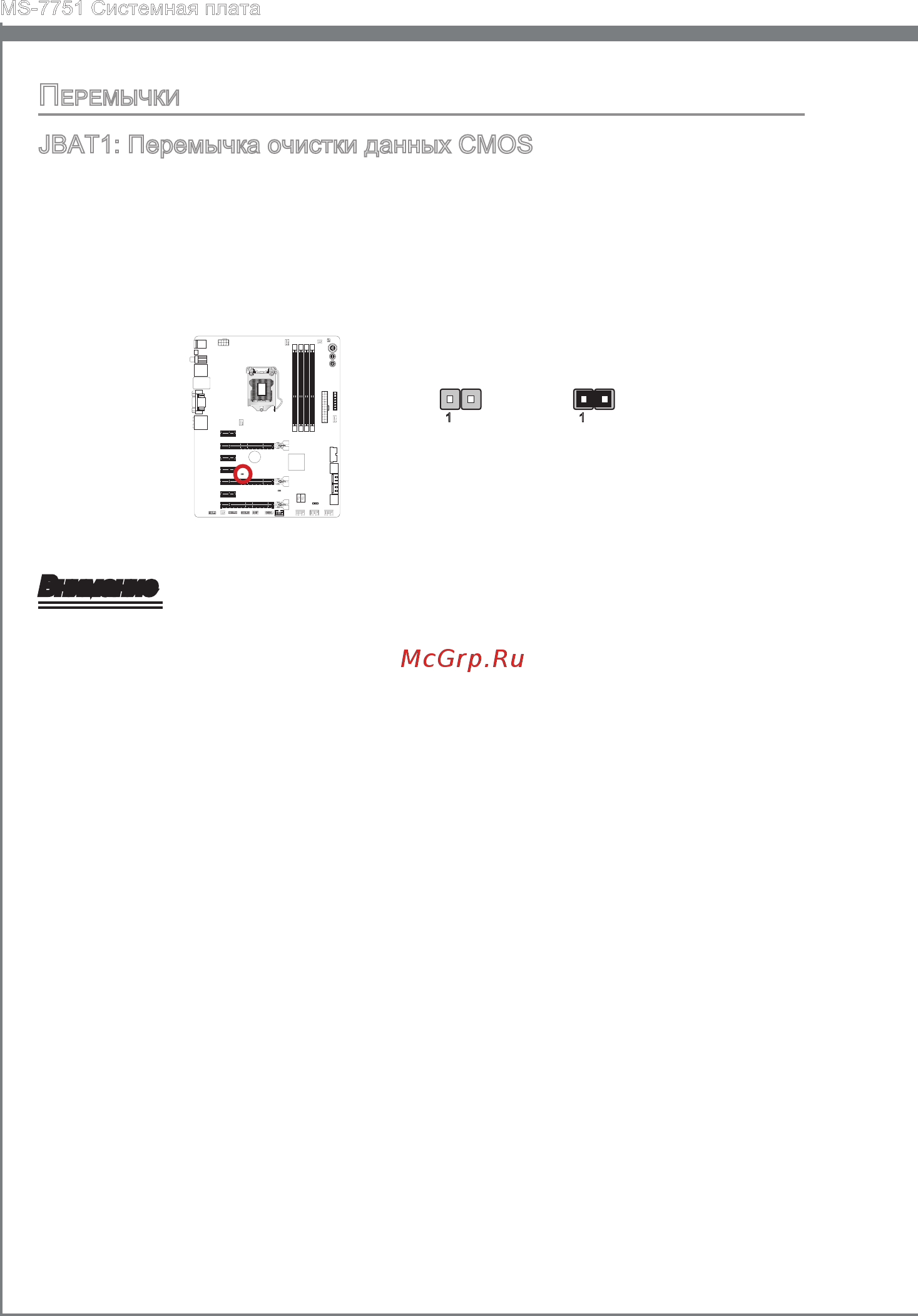

![MSI Z77A-GD65 [166/182] Перемычки](/views2/1208981/page166/bga6.png)
Ru-28
MS-7751 Системная плата
Перемычки
JBAT1: Перемычка очистки данных CMOS
На плате установлена CMOS память с питанием от батарейки, хранящая
данные о конфигурации системы. С помощью памяти CMOS, система
автоматическизагружается каждый раз при включении. Если у вас возникает
необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь
этой перемычкой.
Сохранение
данных
Очистка
данных
1 1
Внимание
Перед очисткой данных CMOS убедитесь в том, что питание системы выключено.
Очистка CMOS производится путем замыкания контактов. Избегайте очистки
CMOS при работающей системе: это может, повредить системную плату.
