MSI Z77A-GD65 [163/182] Русский
![MSI Z77A-GD65 [163/182] Русский](/views2/1208981/page163/bga3.png)
Ru-25
Русский

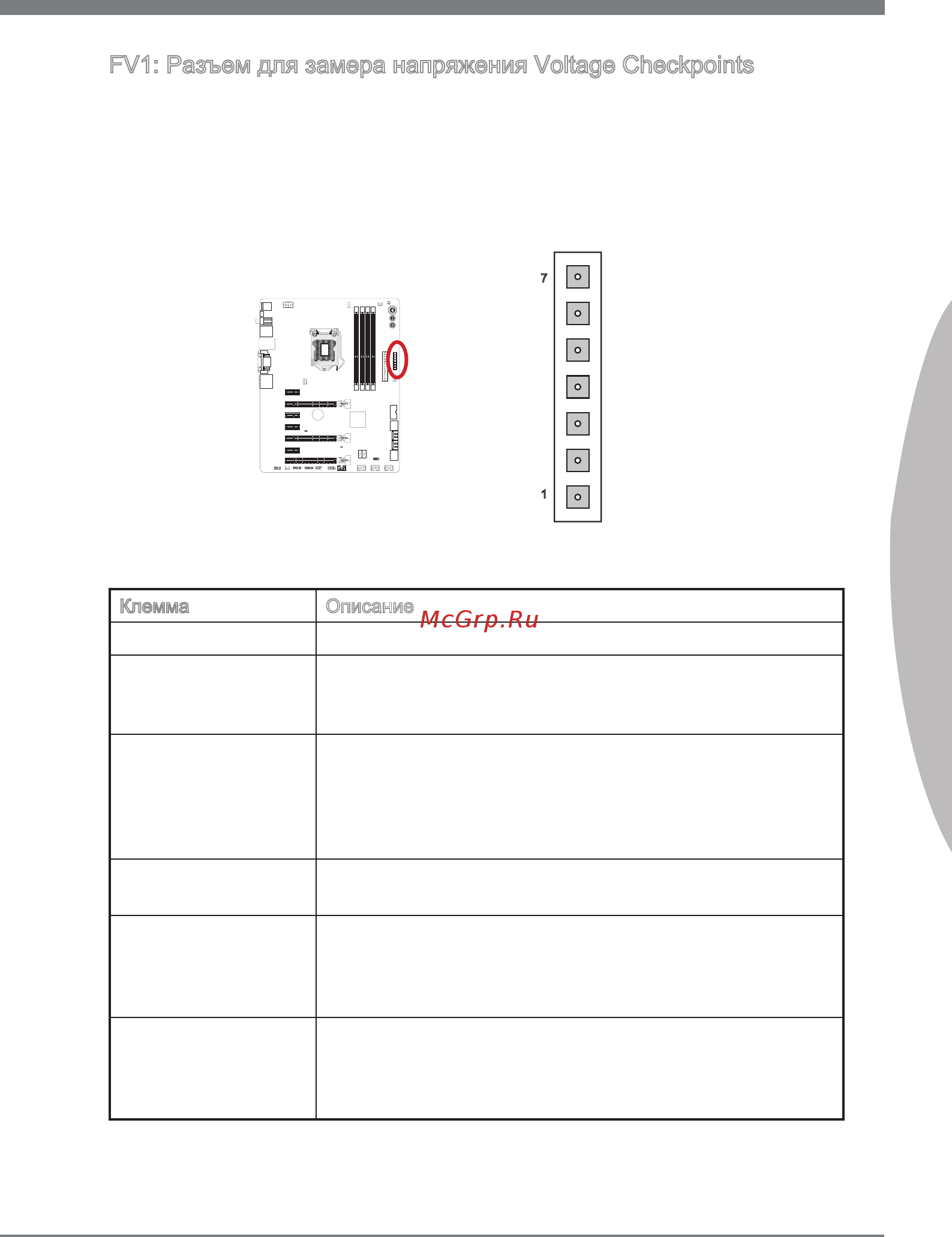

FV1: Разъем для замера напряжения Voltage Checkponts
Данные контрольные точки используются для измерения текущего напряжения
системы. Для проверки напряжения необходим мультиметр (приобретается
отдельно). Для проверки напряжения, используйте кабели контрольно-пропускной
пункта, включенные в упаковке платы. Прикрепите положительный вывод
мультиметра к кабелю контрольно-пропускной пункта и отрицательный вывод к
земли.
VCC_DDR
GND
1
7
PCH_1P05
CPU_GFX
CPU_VTT
VCCP
GND
Клемма Описание
GND (конт. 6, конт. 7) Земля
PCH_1P05 (конт. 5) Напряжение PCH 1.5. Напряжение PCH – это напряжение,
подаваемое на микросхему PCH (Platform Controller
Hub).
VCC_DDR (конт. 4) Напряжение памяти. Напряжение DDR – это напряжение,
подаваемое на модули памяти DDR на системной плате.
При понижении временных параметров DDR может
потребоваться повышение напряжения для обеспечения
стабильной работы.
CPU_GFX (конт. 3) Напряжение CPU_GFX – это напряжение, подаваемое
на интегрированный графический процессор на CPU.
CPU_VTT (конт. 2) Напряжение CPU IO (Uncore). Напряжение CPU IO – это
напряжение, подаваемое на Uncore на CPU. Сильный
разгон может требовать более высокого напряжения
CPU IO для обеспечения стабильной работы.
VCCP (конт. 1) Напряжение ядра CPU. Напряжение ядра CPU – это
напряжение, подаваемое на ядро CPU. Сильный разгон
может потребоваться более высокое напряжение ядра
CPU для обеспечения стабильной работы.
