Ru-12
MS-7751 Системная плата
Внимание
Не дотрагивайтесь до контактов процессорного разъема, чтобы не повредить
их.
Перед включением системы обязательно проверьте надежность установки
вентилятора охлаждения процессора.
В случае если процессор не установлен, не забудьте закрыть процессорный
разъем защитной крышкой. Это поможет избежать повреждения контактов.
Подробное описание установки системы охлаждения процессора см. в
документации к данному вентилятору.
•
•
•
•

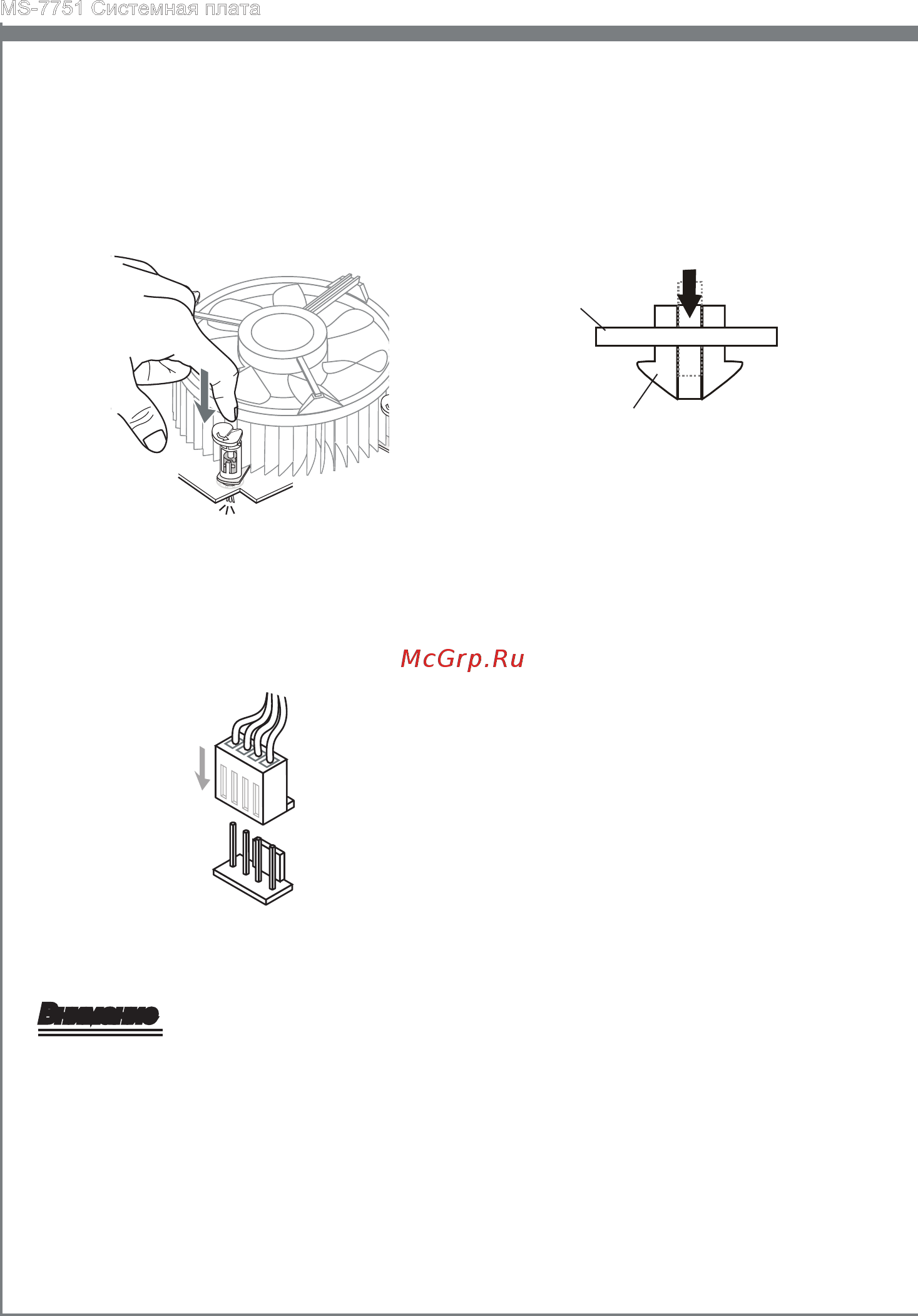

Нажмите на защелки для
закрепления вентилятора.
Защелкивание каждого из
них должно сопровождаться
характерным щелчком.
9. Осмотрите материнскую плату и
проверьте надежность закрепления
всех фиксаторов.
10.
Подключите кабель вентилятора
CPU к разъему питания
вентилятора CPU на плате.
11.
Материнская
плата
Фиксатор
