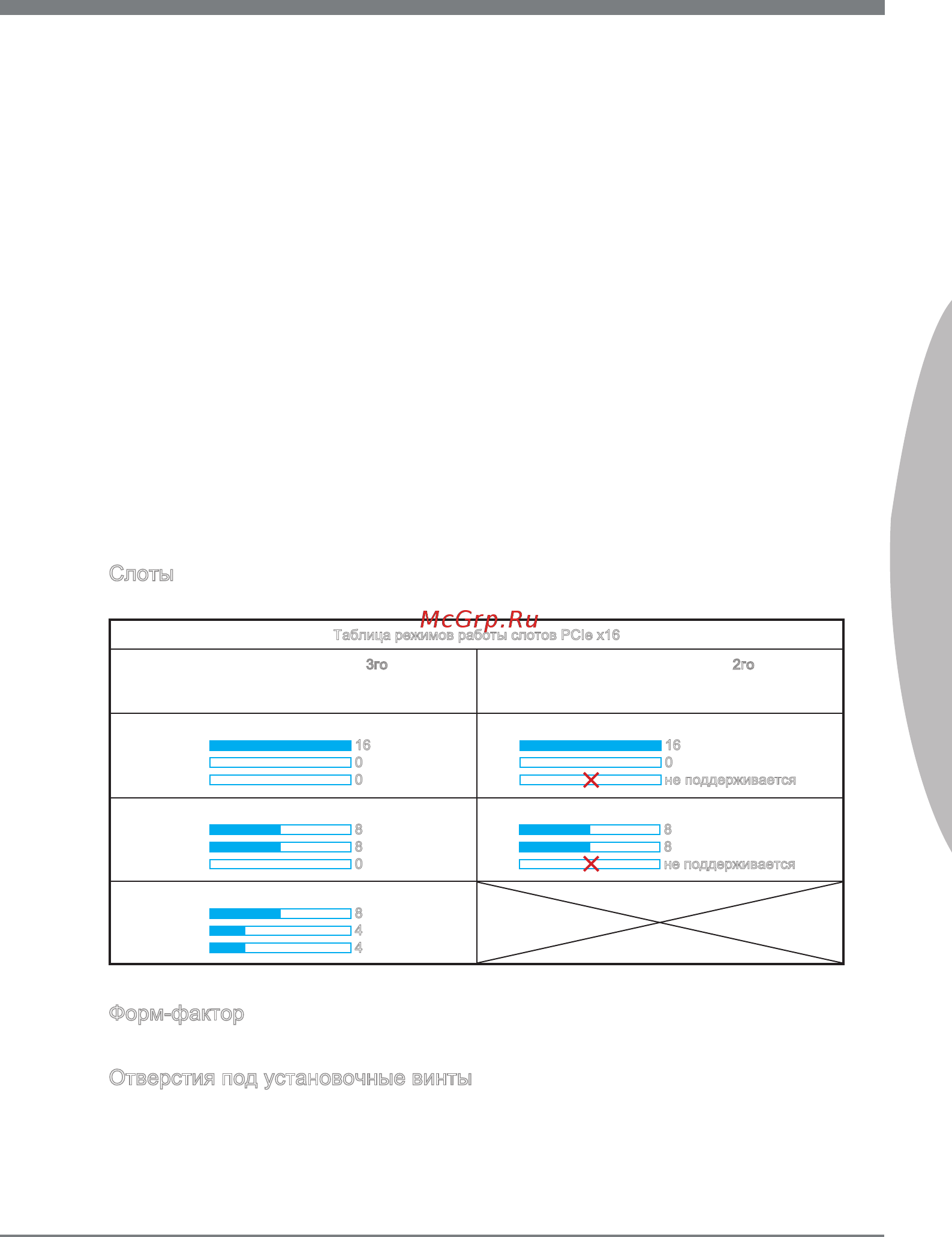

![MSI Z77A-GD65 [141/182] Русский](/views2/1208981/page141/bg8d.png)
Ru-3
Русский
1x кнопка Clear CMOS
1x порт коаксиальный S/PDIF-out
1x порт оптический S/PDIF-out
4x порта USB 2.0
2x порта USB 3.0
1x порт LAN
6x аудиоразъемов
1x порт*** HDMI
®
, с поддержкой максимального разрешения 1920x1200
1x порт*** DVI-D, с поддержкой максимального разрешения 1920x1200
1x порт*** VGA
*** Эта платформа поддерживает функцию двух-дисплея через любые двух
порта выхода (HDMI+DVI, DVI+VGA или VGA+HDMI).
Разъемы на плате
3x разъема USB 2.0
1x разъем USB 3.0
1x разъем IEEE 1394
1x переключатель Mult BIOS
1x разъем модуля ТРМ
1x аудиоразъем для передней панели
1x разъем датчика открывания корпуса
1x разъем Voce Gene (опционально)
1x разъем MultConnect Panel (опционально)
1x V-Check Ponts Set
Слоты
3x слота PCIe 3.0 x16
Таблица режимов работы слотов PCIe x16
В случае установки процессоров 3го поколения
Intel
®
Core™ 7/ Core™ 5/ Core™ 3/ Pentum
®
/
Celeron
®
В случае установки процессоров 2го поколения
Intel
®
Core™ 7/ Core™ 5/ Core™ 3/ Pentum
®
/
Celeron
®
16/0/0
16
0
0
16/0/X
16
0
не поддерживается
8/8/0
8
8
0
8/8/X
8
8
не поддерживается
8/4/4
8
4
4
4x слота PCIe 2.0 x1
Форм-фактор
ATX (30.5 см X 24.5 см)
Отверстия под установочные винты
9x крепежных отверстий
Помощь в приобретении дополнительных аксессуаров и поиске номера изделия
можно найти по адресу
http://www.ms.com/ndex.php
-
-
-
-
-
-
-
-
-
-
-
■
-
-
-
-
-
-
-
-
-
-
■
■
■
■
