Fr-26
Carte mère MS-7751

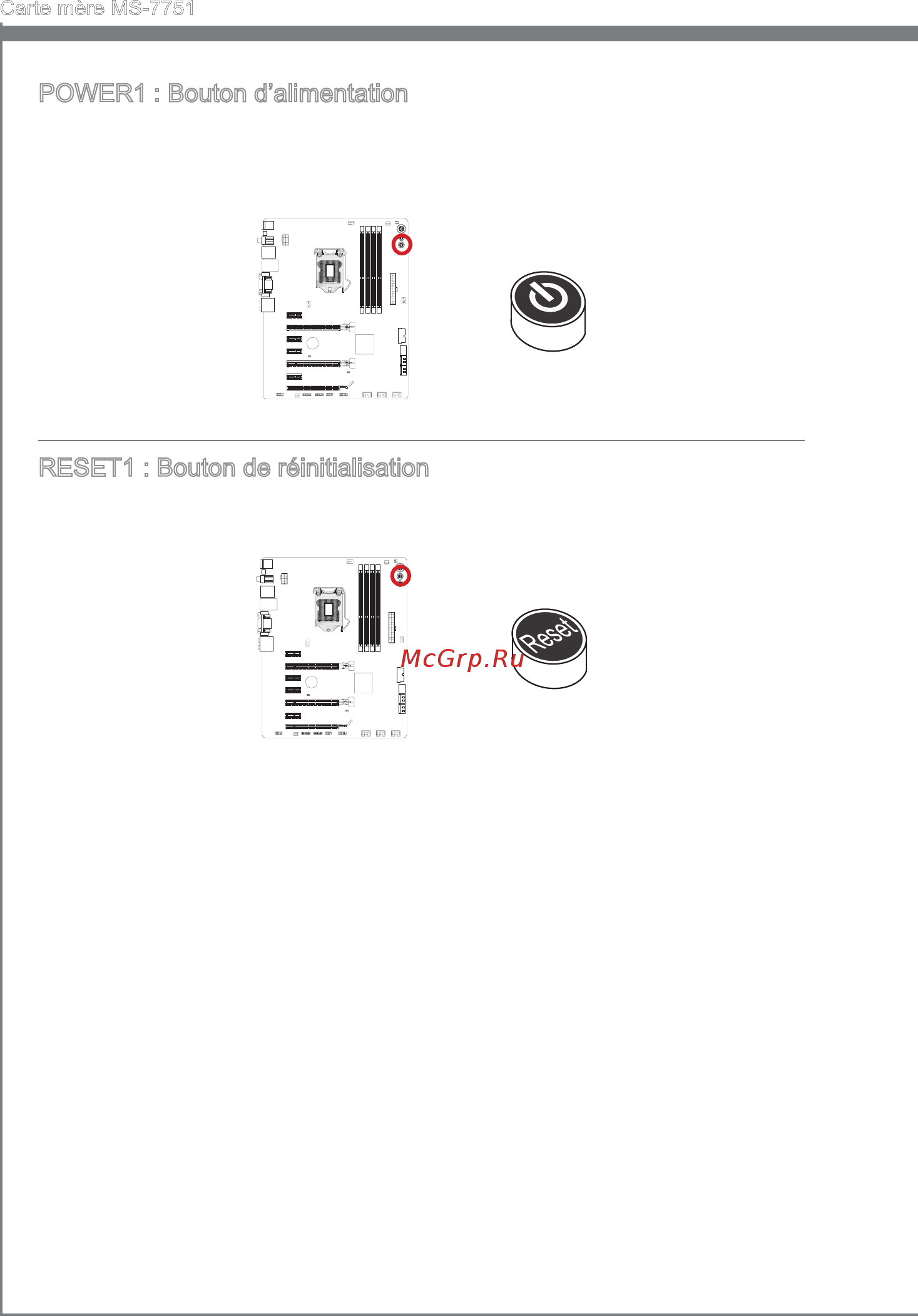

POWER1 : Bouton d’almentaton
Ce bouton sert à allumer ou étendre le système. Appuyez ce bouton pour allumer ou
étendre le système.
RESET1 : Bouton de réntalsaton
Ce bouton sert à réntalser le système. Appuyez ce bouton pour le réntalser.
