Установка CPU и вентилятора
При установке CPU убедитесь, что на нем установлен вентилятор,
предотвращающий перегрев процессора. При установке радиатора/вентилятора
не забудьте нанести на CPU термопасту, улучшающую теплопередачу.
Для правильной установки вентилятора и процессора выполните следующие
действия. Неправильная установка может привести к повреждению CPU и
системной платы.

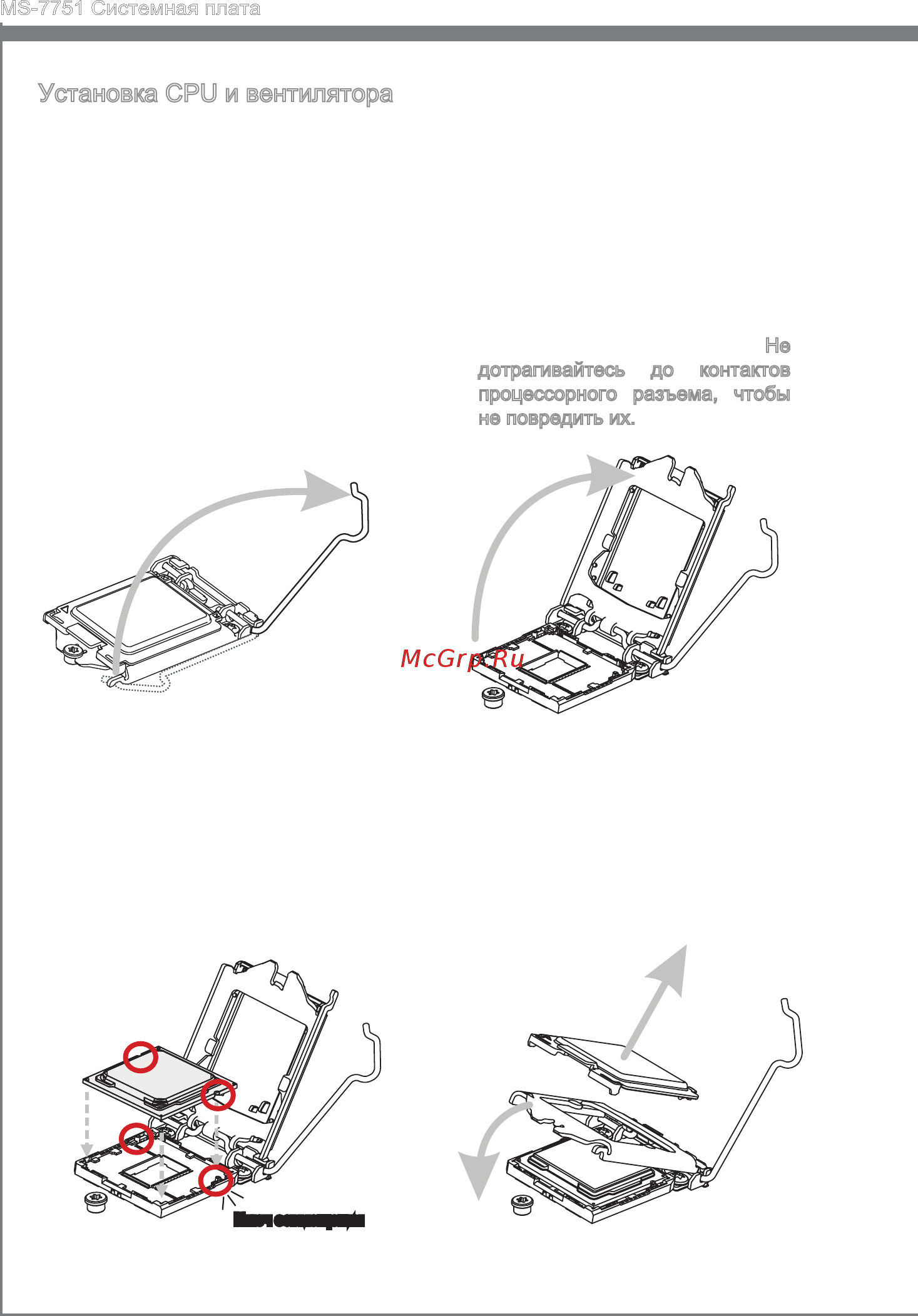

Отцепите рычажок фиксации
и поднимите его в полностью
открытое положение.
1. При переводе рычажка фиксации
в положение полного раскрытия,
автоматически поднимается
и прижимная пластина. Не
дотрагивайтесь до контактов
процессорного разъема, чтобы
не повредить их.
2.
После проверки правильности
ориентации процессора
оносительно сокета, установите
его в разъем. Держать процессор
рекомендуется только за края
его основания. Проверьте
правильность расположения
ключей совмещения.
3. Снимите пластиковую заглушку и
опустите прижимную пластину.
4.
Ключ совмещения
