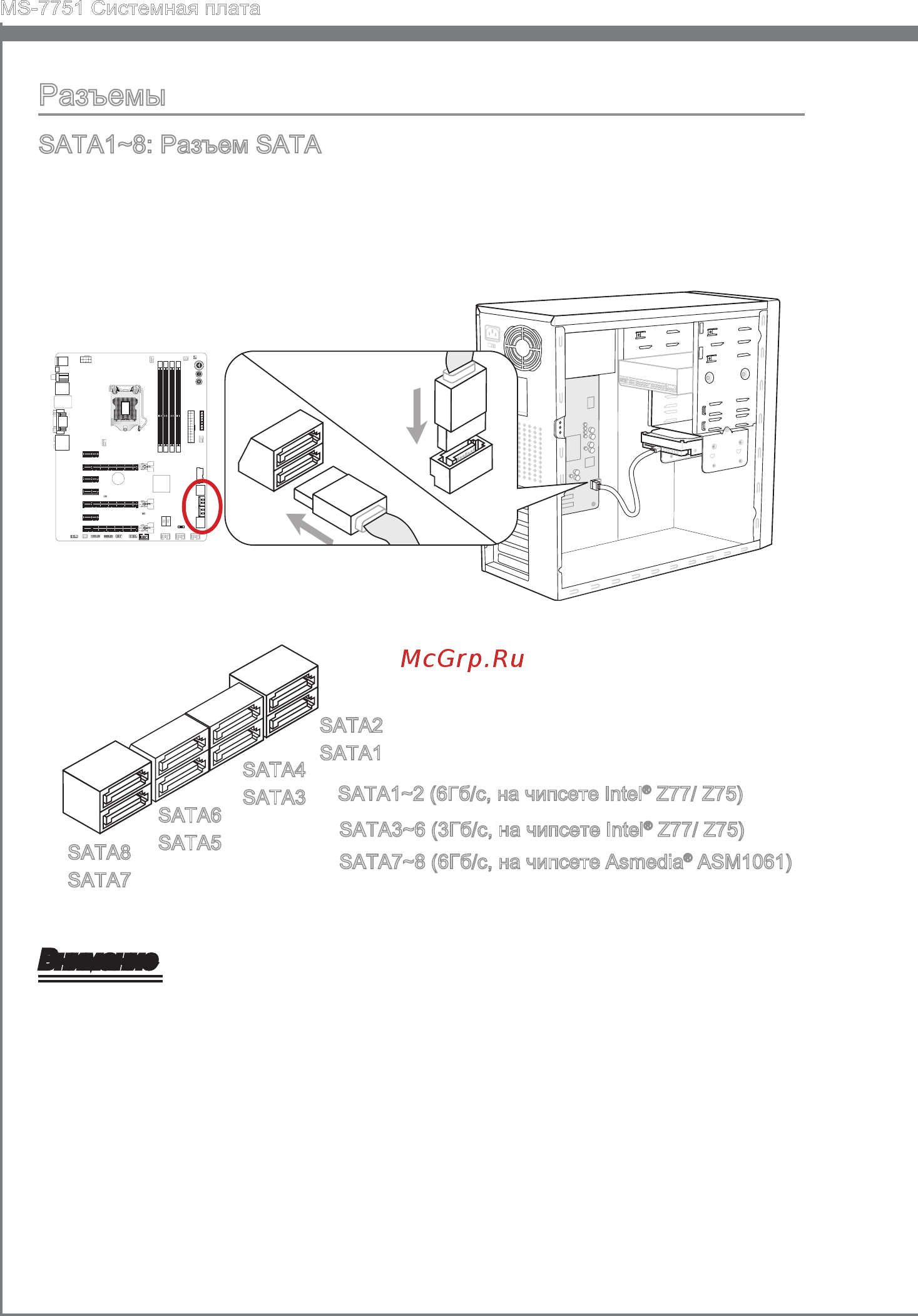

Ru-18
MS-7751 Системная плата
Разъемы
SATA1~8: Разъем SATA
Данный разъем является высокоскоростным интерфейсом SATA. К любому
разъему SATA можно подключить одно устройство SATA. К устройствам SATA
относятся дисководы (HDD), твердотельные накопители (SSD) и оптические диски
(CD/ DVD/ Blu-Ray).
* Размещение системной платы на рисунке приведено только для примера.
SATA1~2 (6Гб/с, на чипсете Intel
®
Z77/ Z75)
SATA3~6 (3Гб/с, на чипсете Intel
®
Z77/ Z75)
SATA2
SATA1
SATA4
SATA3
SATA6
SATA5
SATA8
SATA7
SATA7~8 (6Гб/с, на чипсете Asmeda
®
ASM1061)
Внимание
Многим устройствам SATA также необходимо прямое подключение к блоку
питания. В их число входят дисководы (HDD), твердотельные накопители
(SSD) и оптические диски (CD/ DVD/ Blu-Ray). Дополнительные сведения см. в
руководстве пользователя к конкретному устройству.
Во многих системных блоках крупные устройства SATA, в частности, HDD,
SSD и оптические диски, необходимо закреплять винтами. Дополнительные
инструкции по установке представлены в руководстве к системному блоку или
устройству SATA.
Избегайте перегибов кабеля SATA на 90 градусов. В противном случае могут
возникнуть потери данных при передаче.
Разъемы, на обоих концах кабеля SATA, идентичны. Однако, для экономии
места к материнской плате рекомендуется подключать плоский разъем.
•
•
•
•
