Ru-24
MS-7751 Системная плата

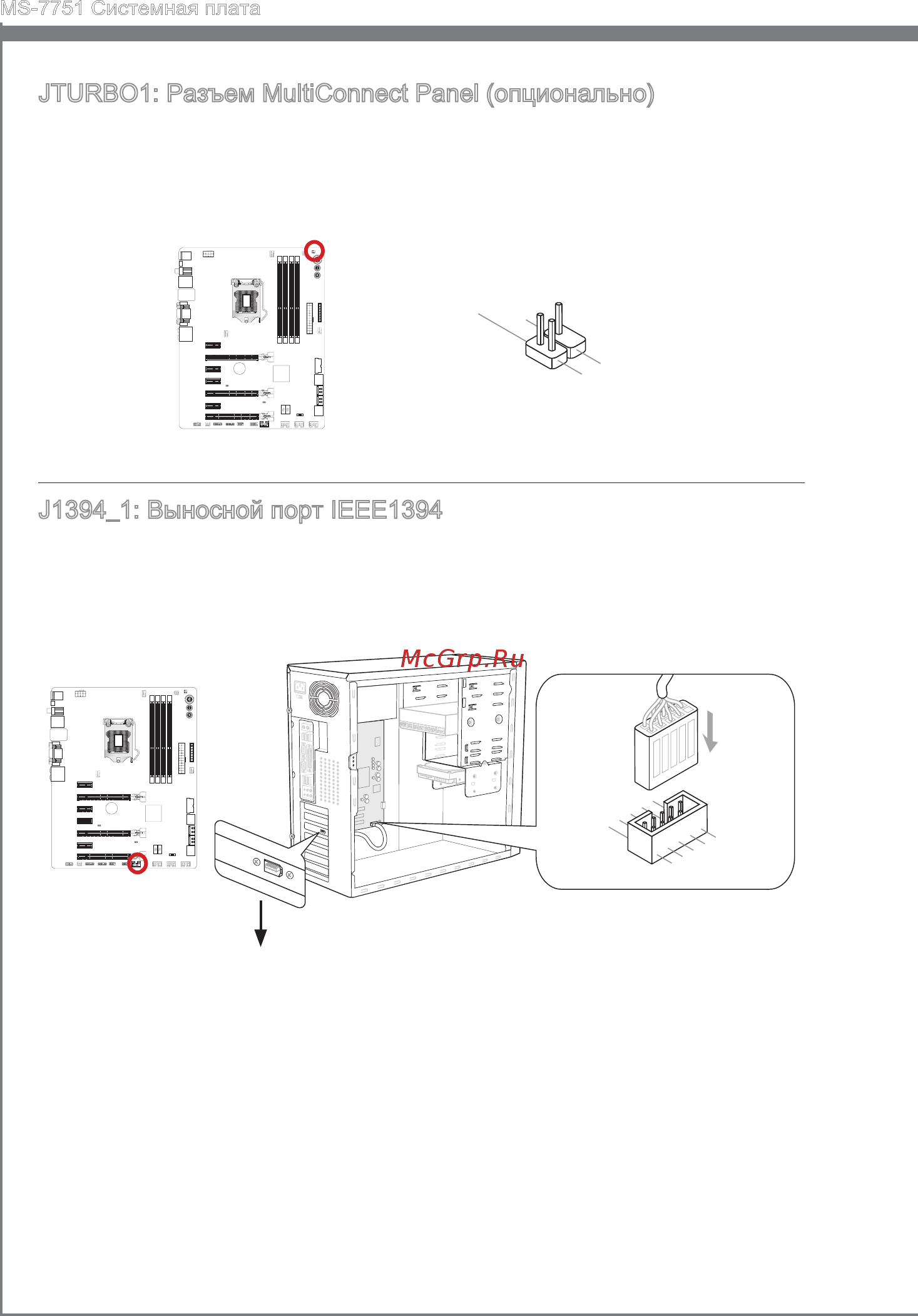

JTURBO1: Разъем MultConnect Panel (опционально)
Этот разъем используется для подключения к опциональной передней панели
для управления OC Gene и некоторыми дополнительными функциями. За
более подробной информацией и назначениями обращайтесь к руководству
пользователя.
3
.TURB
O
4.No
Pi
n
2.Contro
l P
in
1
.TURB
O
J1394_1: Выносной порт IEEE1394
Это разъем последовательной высокоскоростной шины с интерфейсом IEEE1394.
Он позволяет подключать устройства стандарта IEEE1394 через опциональную
выносную планку с портом IEEE 1394.
115V
10 .Gr ound
8. +12 V
6
.T PB-
4
.G rou nd
2
.T P
A-
1
.T P
A+
3
.G rou nd
5
.T PB+
7. +12 V
9. No
Pi
n
* Размещение системной платы на рисунке
приведено только для примера.
Выносная планка 1394
(опционально)
