Fr-38
Carte mère MS-7752
Installer Wnk
Les fonctons BIOS BROWSER et UTILITIES exgent l’nstallaton préalable de Wnk,
veullez nstaller d’abord l’applcaton “Wnk” sur le dsque dur sous Wndows. Vous
pourrez ensute accéder ces fonctonnaltés en clquant dans CLICK BIOS II sur leurs
boutons respectfs.
Pour nstaller Wnk, veullez suvre les étapes suvantes :
Allumer votre ordnateur et entrer dans le système d’explotaton Wndows.
Insérez le dsque ‘Plote/Servce’ dans le lecteur optque. Le menu d’nstallaton
apparat.

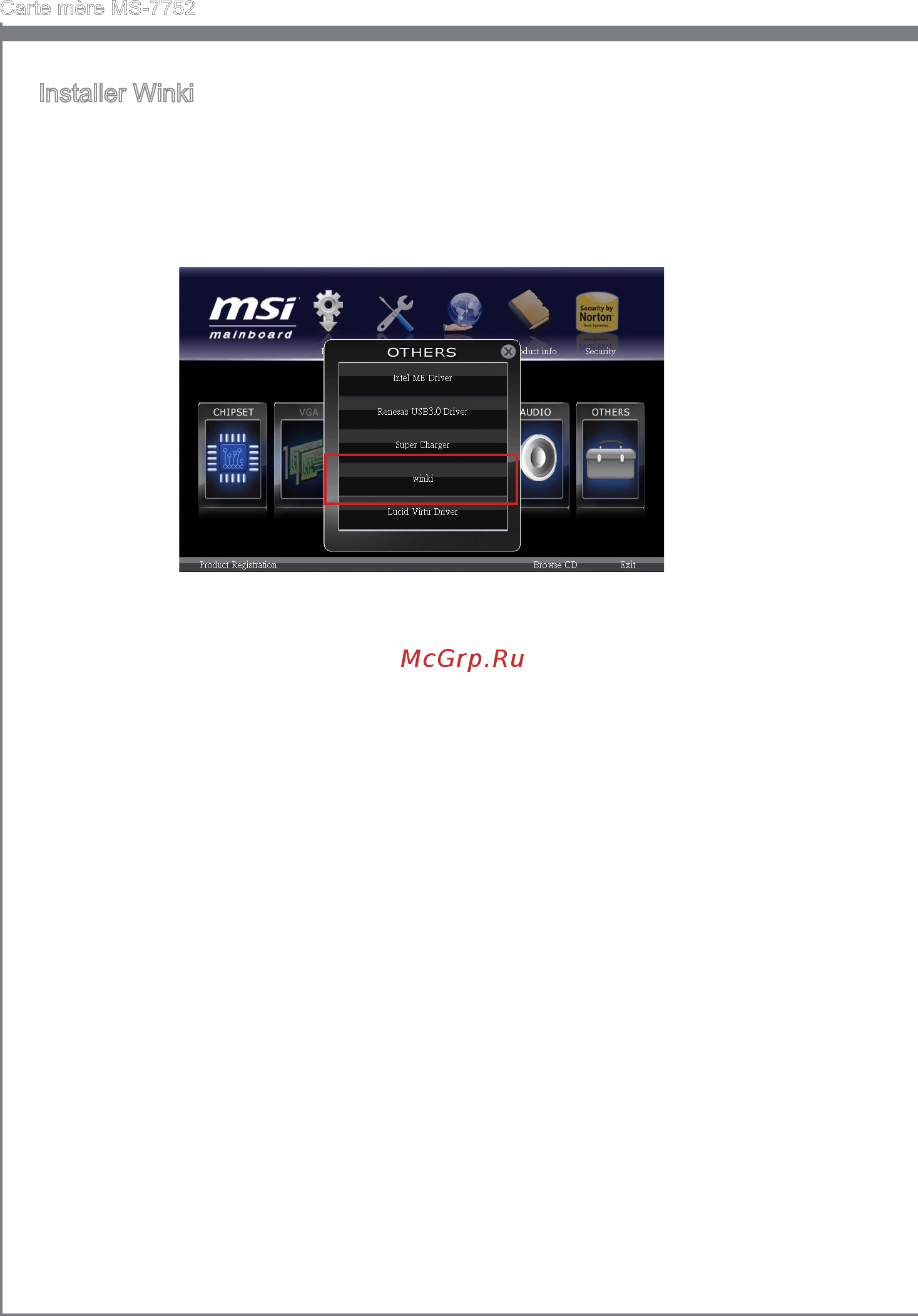

Clquez l’onglet Drver.
Clquez le bouton OTHERS.
Chosssez Wnk pour démarrer l’nstallaton.
Lorsque l’nstallaton est termnée, rédémarrez votre ordnateur.
