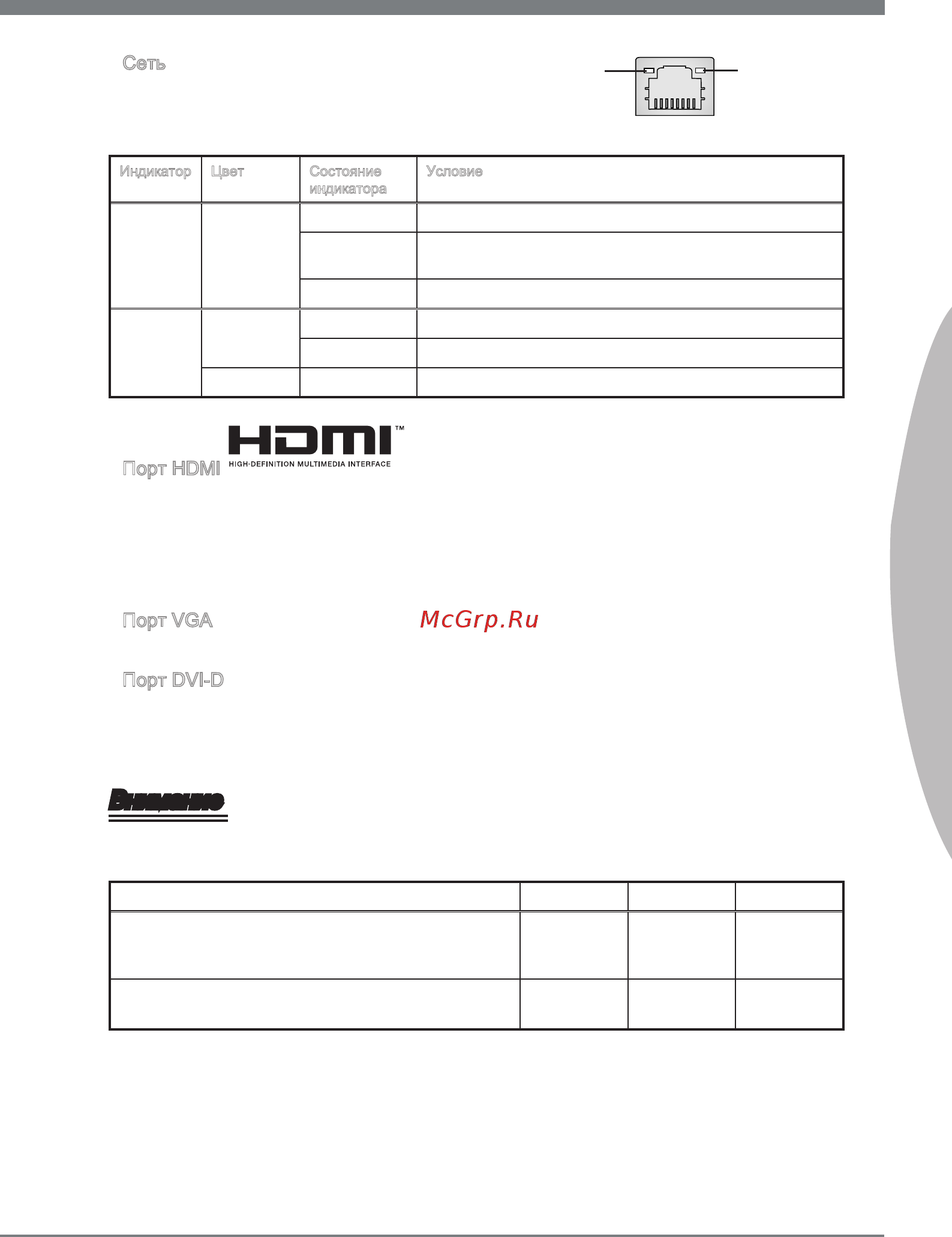

![MSI Z77A-G45 [131/164] Эта платформа поддерживает функцию двух дисплея через любых порта выхода hdmi dvi dvi vga или vga hdmi](/views2/1208986/page131/bg83.png)
Ru-7
Русский
Сеть
Стандартный разъем RJ-45 предназначен для
подключения к локальной вычислительной сети
(LAN).
Индикатор Цвет Состояние
индикатора
Условие
Левый Желтый Выкл. Подключение к LAN отсутствует.
Вкл. (горит
постоянно)
Подключение к сети установлено.
Вкл. (мигает) Компьютер обменивается данными с другим компьютером в сети.
Правый Зеленый Выкл. Скорость передачи данных 10 Мбит/с
Вкл. Скорость передачи данных 100 Мбит/с
Оранжевый Вкл. Скорость передачи данных 1000 Мбит/с
Порт HDMI
Мультимедийный интерфейс высокой четкости (HDMI) представляет собой
цифровой аудио/видео интерфейс, позволяющий передавать несжатые потоки
данных. HDMI поддерживает все ТВ-форматы, включая видео стандартной,
улучшенной или высокой четкости, а также передачу многоканального цифрового
звука по одному кабелю.
Порт VGA
Разъем DB15 гнездового типа для подключения монитора.
Порт DVI-D
Разъем DVI-D (Dgtal Vsual Interface- Dgtal) позволяет подключить к ЖК или ЭЛТ
монитор. Для подключения к монитору, см. руководство пользователя монитора
для получения дополнительной информации.
Внимание
Эта платформа поддерживает функцию двух-дисплея через любых порта выхода
(HDMI+DVI, DVI+VGA или VGA+HDMI).
HDMI+DVI DVI+VGA VGA+HDMI
Режим расширения
(Изменение режима из рабочего стола во второй
монитор)
◯ ◯ ◯
Режим клонирования
(Два монитора имеют один и тот же экран)
◯ ◯ ◯
▶
▶
▶
▶
Желтый Зеленый/
Оранжевый
