MSI Z77A-G45 — подключение вентиляторов к системной плате: руководство и советы [143/164]
Превью страниц
Страница 143 /
164

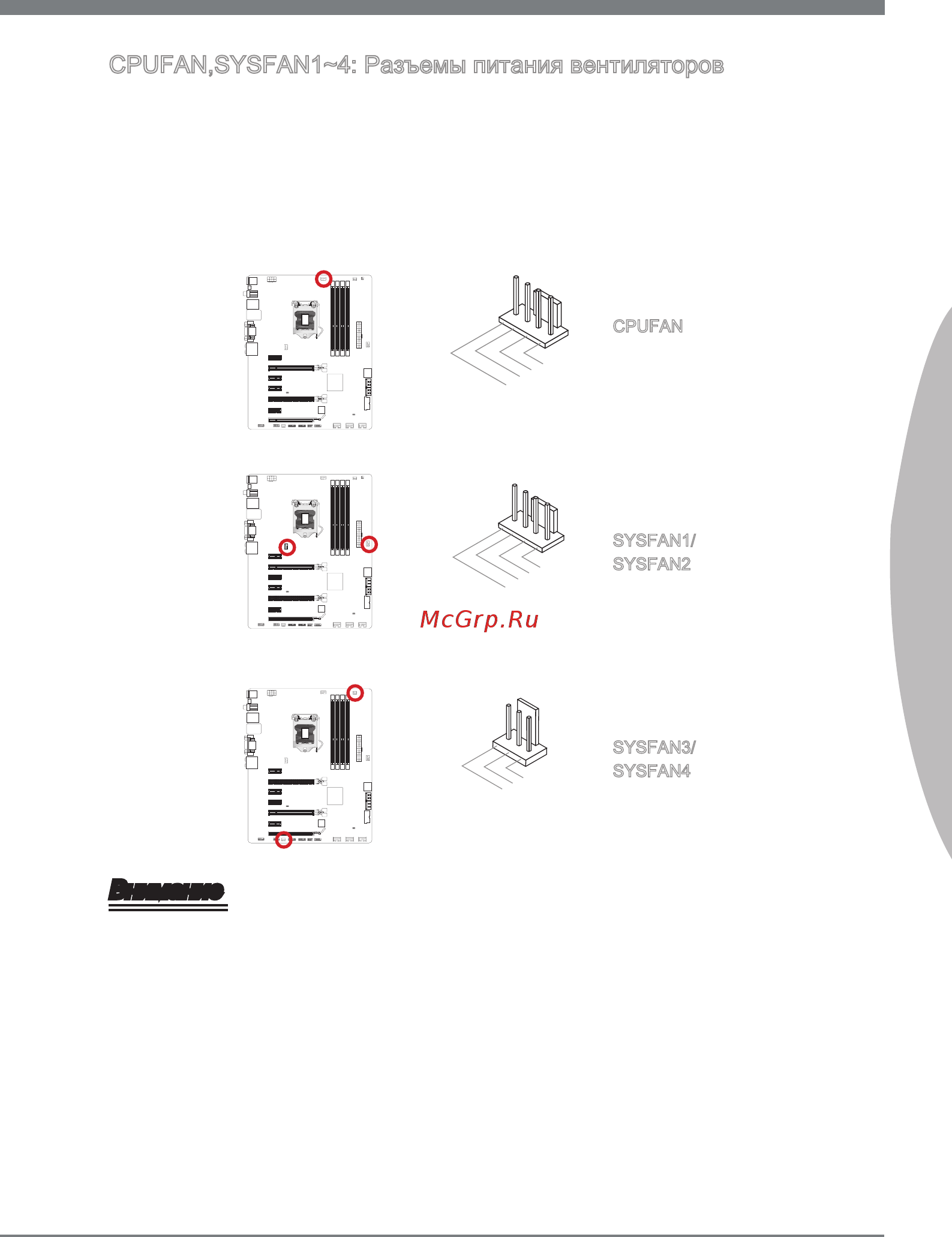

![MSI Z77A-G45 [143/164] Русский](/views2/1208986/page143/bg8f.png)
Ru-19
Русский
CPUFAN,SYSFAN1~4: Разъемы питания вентиляторов
В разъемы питания для вентиляторов разрешается установка вентиляторов с
питанием +12 В. Если на системной плате имеется чипсет Монитора системного
оборудования, вы должны использовать специально разработанный вентилятор
с датчиком скорости, чтобы использовать управление вентилятором процессора.
Не забудьте подключить все системные вентиляторы. Некоторые системные
вентиляторы могут быть не подключить к системной плате и вместо этого
подключить к источнику питания напрямую. Вентилятор может быть подключен к
любому свободному разъему вентилятора системы.
1
.
G
r
o
u
n
d
2
.
+
1
2
V
3
.
S
e
n
s
o
r
4
.
C
o
n
t
r
o
l
CPUFAN
SYSFAN1/
SYSFAN2
1
.Ground
2.+12V
3.Sensor
4.No
Us
e
1
.Groun d
2.+12V
3.No
Us
e
SYSFAN3/
SYSFAN4
Внимание
Чтобы уточнить полный список поддерживаемых вентиляторов для CPU, зайдите,
пожалуйста, на официальный сайт производителя или проконсультируйтесь с
продавцом.
Разъемы CPUFAN, SYSFAN1, SYSFAN2 поддерживают управление скоростью
вращения вентилятора с линейным режимом. Для автоматического контроля
скорости вентилятора процессора, зависящей от температуры процессора и
системы, можно установить Control Center II.
Если на материнской плате недостаточно портов для подключения всех
вентиляторов, Вы можете подключить их непосредственно к блоку питания
через переходники.
Перед первой загрузкой убедитесь в отсутствии проводов, которые могли бы
попасть в лопасти вентиляторов.
•
•
•
•
