![MSI Z77A-G45 [137/164] Русский](/views2/1208986/page137/bg89.png)
Ru-13
Русский

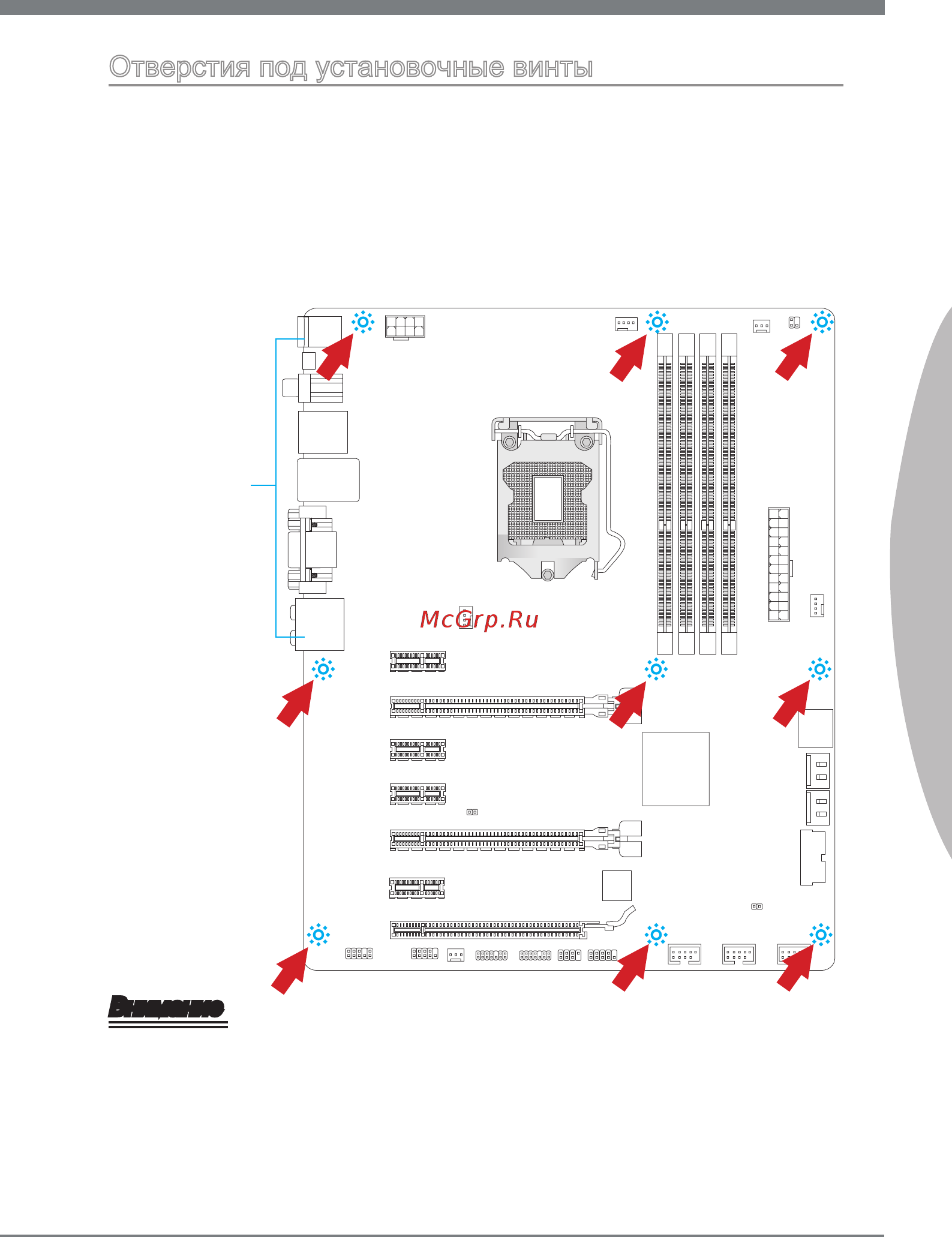

Отверстия под установочные винты
При установке материнской платы сначала установите необходимые для
материнской платы ножки на шасси в системном блоке. Если к системному блоку
прилагается задняя панель портов ввода/вывода, замените ее панелью, входящей
в комплект материнской платы. Эта панель легко размещается в системном
блоке и не требует фиксации винтами. Совместите ножки шасси с отверстиями
для винтов на материнской плате и закрепите материнскую плату винтами,
прилагающимися к системному блоку. Расположение отверстий под крепежные
винты на материнской плате показано ниже. Дополнительные сведения см. в
руководстве к системному блоку.
Внимание
Установку материнской платы следует выполнять на ровной поверхности,
очищенной от мусора.
Во избежание повреждения материнской платы, ее электрическая схема не
должна соприкасаться с системным блоком. Это достигается с помощью ножек
для установки.
Проверьте надежность закрепления всех металлических деталей на
материнской плате и внутри системного блока. В противном случае может
возникнуть короткое замыкание и повреждение материнской платы.
•
•
•
Порты ввода/вывода должны быть
направлены в сторону задней
части системного блока. Они
должны совпадать с отверстиями
на задней панели портов ввода/
вывода.
Содержание
601- Copyr ght not ce
- Preface
- Rev s on h story
- Trademarks
- Techn cal support
- Safety instruct ons
- Preface
- Preface
- Fcc b rad o frequency interference statement
- Preface
- Battery informat on
- Chem cal substances informat on
- Bsmi emi 聲明
- Русский
- English
- Weee waste electr cal and electron c equ pment statement
- Preface
- Français
- Deutsch
- Español
- Srpski
- Preface
- Polski
- Nederlands
- Preface
- Česky
- Türkçe
- Magyar
- Italiano
- Preface
- Contents
- Русский ru 1
- Preface
- França s fr 1
- Ma nboard spec ficat ons
- Memory support
- Ch pset
- Processor support
- Mult gpu
- Ms 7752 ma nboard
- Connectors buttons
- Mount ng screw holes
- Form factor
- Engl sh
- Ms 7752 ma nboard
- Connectors qu ck gu de
- Connectors reference gu de
- Engl sh
- Ms 7752 ma nboard
- Important
- Back panel qu ck gu de
- Engl sh
- Important
- Ms 7752 ma nboard
- Introduct on to the lga 1155 cpu
- Important
- Cpu central process ng un t
- Engl sh
- Cpu cooler installat on
- Ms 7752 ma nboard
- Important
- Engl sh
- Ms 7752 ma nboard
- Mount ng screw holes
- Important
- Power supply
- Jpwr1 atx 24 p n power connector
- Important
- Engl sh
- Th s connector prov des 12v power to the cpu
- Th s connector allows you to connect an atx 24 p n power supply to connect the atx 24 p n power supply al gn the power supply cable w th the connector and firmly press the cable nto the connector if done correctly the cl p on the power cable should be hooked on the ma nboard s power connector
- Make sure that all the power cables are securely connected to a proper atx power sup ply to ensure stable operat on of the ma nboard
- Jpwr2 atx 8 p n power connector
- Memory
- Dual channel mode populat on rule
- To ensure system stab l ty memory modules must be of the same type and dens ty n dual channel mode
- These dimm slots are used for nstall ng memory modules for more nformat on on compat ble components please v s t http www ms com serv ce test report
- Ms 7752 ma nboard
- In dual channel mode the memory modules can transm t and rece ve data w th two data bus channels s multaneously enabl ng dual channel mode can enhance system performance the follow ng llustrat ons expla n the populat on rules for dual channel mode
- Important
- Due to ch pset resource usage the system w ll only detect up to 31 gb of memory not full 32 gb when all dimm slots have 8gb memory modules nstalled
- Ddr3 memory modules are not nterchangeable w th ddr2 and the ddr3 standard s not backward compat ble always nstall ddr3 memory modules n ddr3 dimm slots
- Install ng memory modules
- Engl sh
- Pcie per pheral component interconnect express slot
- Ms 7752 ma nboard
- Important
- Expans on slots
- Sata1 6 sata connector
- Internal connectors
- Important
- Engl sh
- Cpufan sysfan1 4 fan power connectors
- Ms 7752 ma nboard
- Important
- Front panel i o connect v ty des gn gu de
- Jaud1 front panel aud o connector
- Important
- Front panel i o connect v ty des gn gu de when nstall ng the front panel connectors please use the enclosed mconnectors to s mpl fy nstallat on plug all the w res from the computer case nto the mconnectors and then plug the mconnectors nto the ma nboard
- Engl sh
- These connectors connect to the front panel sw tches and leds the jfp1 connector s compl ant w th the inte
- The major ty of the computer case s front panel connectors w ll pr mar ly be plugged nto jfp1
- Th s connector allows you to connect the front aud o panel located on your computer case th s connector s compl ant w th the inte
- On the connectors com ng from the case p ns marked by small tr angles are pos t ve w res please use the d agrams above and the wr t ng on the mconnectors to determ ne correct connector or entat on and placement
- Jfp1 jfp2 front panel connectors
- Usb 2 bracket opt onal
- To use a usb 3 dev ce you must connect the dev ce to a usb 3 port through an opt onal usb 3 compl ant cable
- The usb 3 port s backwards compat ble w th usb 2 dev ces it supports data trans fer rates up to 5gb ts s superspeed
- The mb layout n th s figure s for reference only
- Th s connector s des gned for connect ng h gh speed usb per pherals such as usb hdds d g tal cameras mp3 players pr nters modems and many others
- Note that the vcc and gnd p ns must be connected correctly to avo d poss ble damage
- Note that the vcc and gnd p ns must be connected correctly to avo d poss ble dam age
- Ms 7752 ma nboard
- Jusb4 usb 3 expans on connector
- Jusb1 3 usb 2 expans on connectors
- Important
- Usb 3 bracket opt onal
- Tpm module s opt onal
- Th s connector connects to the chass s ntrus on sw tch cable if the computer case s opened the chass s ntrus on mechan sm w ll be act vated the system w ll record th s ntrus on and a warn ng message w ll flash on screen to clear the warn ng you must enter the bios ut l ty and clear the record
- Th s connector connects to a tpm trusted platform module please refer to the tpm secur ty platform manual for more deta ls and usages
- Jtpm1 tpm module connector
- Jci1 chass s intrus on connector
- Ground
- Engl sh
- Cintru
- Th s connector s used to l nk to the vo ce control module opt onal please refer to ts user gu de for more deta ls and usages
- Th s connector s used to connect an opt onal front panel for control ng the oc gen e and some add t onal funct ons please refer to ts user gu de for more deta ls and usages
- Th s connector s a 16550a h gh speed commun cat on port that sends rece ves 16 bytes fifos you can attach a ser al dev ce
- Ms 7752 ma nboard
- Jturbo1 mult connect panel connector opt onal
- Jdled3 vo ce gen e connector opt onal
- Jcom1 ser al port connector
- Fv1 voltage checkpo nts connector opt onal
- Engl sh
- Ms 7752 ma nboard
- Jumpers
- Jbat1 clear cmos jumper
- Important
- Led status ind cators
- Engl sh
- Cpu_phase leds
- Press del key to enter setup menu f11 to enter boot menu
- Overv ew
- Ms 7752 ma nboard
- Important
- Enter ng
- Bios setup
- Boot dev ce pr or ty bar
- Important
- Engl sh
- Sub menu
- Operat on
- Ms 7752 ma nboard
- General help
- Oc menu
- Important
- Engl sh
- Ms 7752 ma nboard
- Engl sh
- Ms 7752 ma nboard
- Important
- Engl sh
- Ms 7752 ma nboard
- Engl sh
- Updat ng the bios w th l ve update
- Ms 7752 ma nboard
- Important
- Software informat on
- Important
- Engl sh
- Ms 7752 ma nboard
- Install ng w nk
- Spez fikat onen
- Spe cher
- Prozessoren
- Mult gpu
- Ms 7752 ma nboard
- Ch psatz
- Deutsch
- Anschlüsse tasten
- Steckplätze
- Schraubenlöcher für d e montage
- Form faktor
- Ms 7752 ma nboard
- Anschlussübers cht
- Übers cht der ma nboard anschlüsse
- Deutsch
- W cht g
- Rücktafel übers cht
- Ms 7752 ma nboard
- W cht g
- Deutsch
- W cht g
- Ms 7752 ma nboard
- Erklärung zur lga 1155 cpu
- Cpu prozessor
- Deutsch
- Cpu kühler e nbau
- Ms 7752 ma nboard
- W cht g
- Deutsch
- W cht g
- Schraubenlöcher für d e montage
- Ms 7752 ma nboard
- W cht g
- Stromversorgung
- Stellen s e s cher dass d ese anschlüsse m t den r cht gen anschlüssen des netzte ls verbunden werden um e nen stab len betr eb der hauptplat ne s cherzustellen
- M t d esem anschluss verb nden s e den atx 24 pol gen anschluss des netzte ls achten s e be dem verb nden des atx 24 pol gen stromanschlusses darauf dass der anschluss des netzte ls r cht g auf den anschluss an der hauptplat ne ausger chtet st drücken s e dann den anschluss des netzte ls fest nach unten um e ne r cht ge verb ndung zu gewährle sten
- Jpwr2 atx 8 pol ger stromanschluss
- Jpwr1 atx 24 pol ger stromanschluss
- Deutsch
- D ese12v stromanschlüsse werden verwendet um d e cpu m t strom zu versorgen
- W cht g
- Stellen s e m zwe kanalbetr eb b tte s cher dass s e module des gle chen typs und dent scher spe cherd chte n den dimm slots untersch edl cher kanäle verwenden
- Spe cher
- Populat onsregeln für dual kanal spe cher
- Ms 7752 ma nboard
- Im dual kanal modus können arbe tsspe chermodule daten über zwe datenbusle tun gen gle chze t g senden und empfangen durch akt v erung des dual kanal modus w rd d e le stung ihres systems verbessert b tte beachten s e d e folgenden abb ldungen zur veranschaul chung der installat onsvorgaben m dual kanal modus
- Ddr3 und ddr2 können n cht untere nander getauscht werden und der standard ddr3 st n cht abwärtskompat bel install eren s e ddr3 spe chermodule stets n ddr3 dimm slots
- D ese dimm steckplätze nehmen arbe tsspe chermodule auf d e neusten informa t onen über kompat ble baute le finden s e unter http www ms com serv ce test report
- Aufgrund der ch psatzressourcennutzung w rd nur e ne systemd chte b s 31 gb n cht volle 32gb erkannt wenn jeder dimm slot m t e nem 8gb spe chermodul besetzt w rd
- Vorgehenswe se be m e nbau von spe cher modulen
- Deutsch
- W cht g
- Steckplatz
- Pcie per pheral component interconnect express
- Ms 7752 ma nboard
- Erwe terungssteckplätze
- W cht g
- Sata1 6 sata anschluss
- Interne anschlüsse
- Deutsch
- W cht g
- Ms 7752 ma nboard
- Cpufan sysfan1 4 stromanschlüsse für lüfter
- Jfp1 jfp2 frontpanel anschlüsse
- Jaud1 aud oanschluss des frontpanels
- Front panel i o con nect v ty des gn gu de be der installat on des frontpanel anschlüsse nutzen s e b tte das be l egende mconnectors um d e installat on zu vere nfachen schl eßen s e alle kabel aus dem pc gehäuse n d e mconnectors und stecken s e das mconnec tors n dem ma nboard
- Front panel i o con nect v ty des gn gu de
- Deutsch
- D eser anschluss ermögl cht den anschluss von aud o e n und ausgängen e nes frontpanels der anschluss entspr cht den r chtl n en des inte
- D ese anschlüsse s nd für das frontpanel s e d enen zum anschluss der schalter und leds des frontpanels jfp1 erfüllt d e anforderungen des inte
- D e me sten anschlüsse n der frontplatte des pc gehäuse soll vor allem n jfp1 gesteckt werden
- An den anschlüssen aus dem gehäuse s nd d e pos t ven kabel an den p ns d e m t kle nen dre ecken mark ert s nd erkennbar b tte verwenden s e das d agramm oben und d e beze chnungen auf den mconnectors um d e korrekte pos t on erung und platz erung festzustellen
- W cht g
- Zur verwendung e nes usb 3 gerät müssen s e das gerät an e nen usb 3 port über e n opt onales usb 3 kompat bles kabel anschl eßen
- W cht g
- Usb 3 slotblech opt onal
- Usb 2 slotblech opt onal
- Ms 7752 ma nboard
- Jusb4 usb 3 erwe terungsanschluss
- Jusb1 3 usb 2 erwe terungsanschlüsse
- Der usb 3 anschluss st abwärtskompat bel m t usb 2 geräten unterstützt daten transferraten b s zu 5 gb t s superspeed
- Das mb layout d eser abb ldung d ent led gl ch illustrat onszwecken
- D eser anschluss e gnet s ch für d e verb ndung der hochgeschw nd gke ts usb pe r pher egeräte w e z b usb festplattenlaufwerke d g talkameras mp3 player druck er modems und ähnl ches
- B tte beachten s e dass s e d e m t vcc stromführende le tung und gnd erdle tung beze chneten p ns korrekt verb nden müssen ansonsten kann es zu schäden kommen
- Deutsch
- D eser anschluss w rd m t e nem kontaktschalter verbunden wenn das pc gehäuse geöffnet w rd akt v ert d es den gehäuse kontaktschalter und e ne warnmeldung w rd auf dem b ldsch rm angeze gt um d e warnmeldung zu löschen muss das bios auf gerufen und d e aufze chnung gelöscht werden
- D eser anschluss w rd für das tpm modul trusted platform module ver wendet we t ere informat onen über den e nsatz des opt onalen tpm modules entnehmen s e b tte dem tpm plattform handbuch
- Cintru
- Tpm modul st opt onal
- Jtpm1 tpm anschluss
- Jci1 gehäusekontaktanschluss
- Ground
- Ms 7752 ma nboard
- Jturbo1 mult connect panel anschluss opt onal
- Jdled3 vo ce gen e anschluss opt onal
- Jcom1 ser eller anschluss
- Es handelt s ch um e ne 16550a kommun kat onsschn ttstelle d e 16 bytes fifos sendet empfängt h er lässt s ch e ne ser elle maus oder andere ser elle geräte d rekt anschl eßen
- D eser anschluss w rd für das opt onale frontpanel zur steuerung des oc gen e und e n ge zusätzl che funkt onen verwendet we tere informat onen über den e nsatz des anschlusses finden s e b tte m benutzerhandbuch
- D eser anschluss w rd ausgenutzt um d e sprachsteuerung opt onal anzuschl eßen we tere informat onen über den e nsatz des anschlusses finden s e b tte m benutzerhandbuch
- Fv1 spannungsmesspunkte opt onal
- Deutsch
- Steckbrücken
- Ms 7752 ma nboard
- Jbat1 steckbrücke zur cmos löschung
- W cht g
- Led statusanze ge
- Deutsch
- Cpu_phase leds
- W cht g
- Press del key to enter setup menu f11 to enter boot menu
- Ms 7752 ma nboard
- Bios setup
- Aufruf des bios setups
- Überb lck
- W cht g
- Deutsch
- Ms 7752 ma nboard
- Boot geräte pr or tätsle ste
- Betr eb
- Allgeme ne h lfe
- Untermenü
- Deutsch
- W cht g
- Oc menü
- Ms 7752 ma nboard
- Deutsch
- Ms 7752 ma nboard
- Deutsch
- W cht g
- Ms 7752 ma nboard
- Deutsch
- Ms 7752 ma nboard
- W cht g
- Deutsch
- Aktual s erung bios m t dem l ve update
- Installat on von msi w nk
- W cht g
- Software informat on
- Ms 7752 ma nboard
- Spéc ficat ons
- Processeurs supportés
- Mémo re supportée
- Mult gpu
- Jeux de puces
- Carte mère ms 7752
- Trous taraudés de montage
- França s
- Emplacements
- D mens on
- Connecteurs boutons
- Gu de rap de des connecteurs
- Carte mère ms 7752
- Gu de référence des connecteurs
- França s
- Important
- Gu de rap de du panneau arr ère
- Carte mère ms 7752
- Important
- França s
- Processeur cpu
- Introduct on du lga 1155 cpu
- Important
- Carte mère ms 7752
- Installat on du cpu et son vent lateur
- França s
- Carte mère ms 7752
- Important
- França s
- Trous taraudés de montage
- Important
- Carte mère ms 7752
- Veu llez vous assurer que tous les connecteurs sont connectés aux bonnes al menta t ons atx afin garant r une opérat on stable de la carte mère
- Jpwr2 connecteur d al mentat on du atx 8 p n
- Jpwr1 connecteur d al mentat on atx 24 p n
- Important
- França s
- Connecteurs d al mentat on
- Ce connecteur vous permet de rel er une al mentat on atx 24 p n pour cela al gnez le câble d al mentat on avec le connecteur et appuyez fermement le câble dans le con necteur s cec est b en fa t la p nce sur le câble d al mentat on do t être accrochée sur le connecteur d al mentat on de la carte mère
- Ce connecteur fourn t l al mentat on de 12v au cpu
- Important
- En mode de double canal les modules de mémo re peuvent transmettre et recevo r s multanément deux l gnes de données l act vat on du mode double canal peut amé l orer les performances du système veu llez vous reporter aux llustrat ons su vantes pour connaître les règles de populat on en mode de double canal
- Ces emplacements dimm sont dest nés à nstaller les modules de mémo re pour plus d nformat ons sur les composants compat bles veu llez v s ter http www ms com serv ce test report
- Carte mère ms 7752
- A cause du développement de la ressource des puces le système ne détectera que jusqu à 31 gb non 32gb ple n lorsque tous les emplacements dimm sont nstallés avec des modules de mémo re de 8gb
- Règle de populat on en mode double canal
- Pour garant r la stab l té du système assurez vous d nstaller les modules de mé mo re du même type et de la même dens té en mode de double canal
- Mémo re
- Les modules de mémo re ddr3 ne sont pas nterchangeables par ddr2 vous de vez toujours nstaller les modules de mémo re ddr3 dans les emplacements ddr3 dimm
- Installat on des modules de mémo re
- França s
- Important
- Emplacements d extens on
- Emplacement pcie per pheral component interconnect express
- Carte mère ms 7752
- Sata1 6 connecteurs sata
- Important
- França s
- Connecteurs nternes
- Cpufan sysfan1 4 connecteur d al mentat on du vent lateur
- Carte mère ms 7752
- Important
- Sur les branchements du boît ers les broches marquées par de pet ts tr angles sont des fils pos t fs veu llez ut l ser les d agrammes c dessus et l expl cat on de mcon nectors pour déterm ner la bonne or entat on et pos t on des connecteurs
- Lors d nstallat on des connecteurs du panneau avant veu llez ut l ser les mcon nectors attachés afin de vous s mpl fier l nstallat on connectez tous les fils du boît er aux mconnectors et pu s connectez les mconnectors à la carte mère
- La major té des connecteurs sur le panneau avant du boît er d ord nateur sont con nectés au jfp1 à l or g ne
- Jfp1 jfp2 connecteur panneau avant
- Jaud1 connecteur aud o panneau avant
- Important
- França s
- Ces connecteurs se connectent aux nterrupteurs et leds du panneau avant le jfp1 est conforme au gu de de concept on de la connect v té entrée sort e du panneau avant inte
- Ce connecteur vous permet de connecter un aud o sur le panneau avant il est con forme au gu de de concept on de la connect v té entrée sort e du panneau avant inte
- Le port usb 3 est rétro compat ble avec les pér phér ques usb 2 il supporte un taux de transfert jusqu à 5 gb t s super v tesse
- Jusb4 connecteurs d extens on usb 3
- Jusb1 3 connecteurs d extens on usb 2
- Important
- Ce connecteur est dest né à connecter les pér phér ques usb de haute v tesse tels que lecteurs de d sques durs hdds usb les appare ls photo numér ques les lecteurs mp3 les mpr mantes les modems et les appare ls s m la res
- Carte mère ms 7752
- Support usb 3 en opt on
- Support usb 2 en opt on
- S vous voulez ut l ser un pér phér que usb 3 l faut ut l ser une câble usb 3
- Notez que les p ns vcc et gnd do vent être branchées correctement afin d év ter tout dommage poss ble
- Le schéma de carte mère dans la figure n est qu à t tre de référence
- Module tpm est en opt on
- Jtpm1 connecteur de module tpm
- Jci1 connecteur châss s intrus on
- Ground
- França s
- Cintru
- Ce connecteur permet de rel er un module tpm trusted platform module en opt on veu llez vous référer au manuel du module tpm pour plus de déta ls
- Ce connecteur est connecté à un câble châss s ntrus on sw tch s le châss s est ouvert le sw tch en nformera le système qu enreg stera ce statut et affichera un écran d alerte pour effacer ce message d alerte vous devez entrer dans le bios et désac t ver l alerte
- Ce connecteur sert à rel er le module vo ce gen e de contrôle de vo x en opt on veu llez vous référer au gu de d ut l sat on pour plus de déta ls
- Ce connecteur sert à connecter un panneau avant en opt on pour contrôler oc gen e et des fonct ons supplémenta res veu llez vous référer au gu de d ut l sat on pour plus de déta ls
- Carte mère ms 7752
- Le port ser al est un port de commun cat ons de haute v tesse de 16550a qu envo e reço t 16 bytes fifos vous pouvez attacher un pér phér que séra l
- Jturbo1 connecteur de panneau mult connect en opt on
- Jdled3 connecteur vo ce gen e en opt on
- Jcom1 connecteur de port sér al
- Fv1 connecteur de po nts vér ficat ons de tens on en opt on
- França s
- Jbat1 caval er d effacement cmos
- Important
- Caval ers
- Carte mère ms 7752
- Ind cateurs de statut led
- França s
- Cpu_phase leds
- Dans le menu démarrage
- Carte mère ms 7752
- Appuyez del pour entrer dans le menu réglages f11 pour entrer
- Vue d ensemble
- Réglage bios
- Press del key to enter setup menu f11 to enter boot menu
- Important
- Entrée
- Important
- França s
- Barre pr or té de pér phér que démarrage
- Sous menu
- Opérat on
- Carte mère ms 7752
- A de général
- Oc menu
- Important
- França s
- Carte mère ms 7752
- França s
- Carte mère ms 7752
- Important
- França s
- Carte mère ms 7752
- França s
- Mettre à jour le bios avec l ve update
- Important
- Carte mère ms 7752
- Informat on log c el
- Important
- França s
- Installer w nk
- Carte mère ms 7752
- Ms 7752 системная плата
- Mult gpu
- Чипсет
- Характеристики системной платы
- Поддержка процессоров
- Память
- Аудио
- Разъемы и кнопки
- Форм фактор
- Слоты
- Русский
- Отверстия под установочные винты
- Краткое руководство по разъемам
- Ms 7752 системная плата
- Справочное руководство по разъемам
- Русский
- Внимание
- Ms 7752 системная плата
- Разъемы на задней панели
- Эта платформа поддерживает функцию двух дисплея через любых порта выхода hdmi dvi dvi vga или vga hdmi
- Стандартный разъем rj 45 предназначен для подключения к локальной вычислительной сети lan
- Сеть
- Русский
- Разъем db15 гнездового типа для подключения монитора
- Порт vga
- Порт hdmi
- Порт dvi d разъем dvi d d g tal v sual interface d g tal позволяет подключить к жк или элт монитор для подключения к монитору см руководство пользователя монитора для получения дополнительной информации
- Мультимедийный интерфейс высокой четкости hdmi представляет собой цифровой аудио видео интерфейс позволяющий передавать несжатые потоки данных hdmi поддерживает все тв форматы включая видео стандартной улучшенной или высокой четкости а также передачу многоканального цифрового звука по одному кабелю
- Внимание
- Ms 7752 системная плата
- Русский
- Процессор форм фактора lga 1155
- Внимание
- Cpu центральный процессор
- Установка cpu и вентилятора
- Ms 7752 системная плата
- Русский
- Внимание
- Ms 7752 системная плата
- Русский
- Отверстия под установочные винты
- Внимание

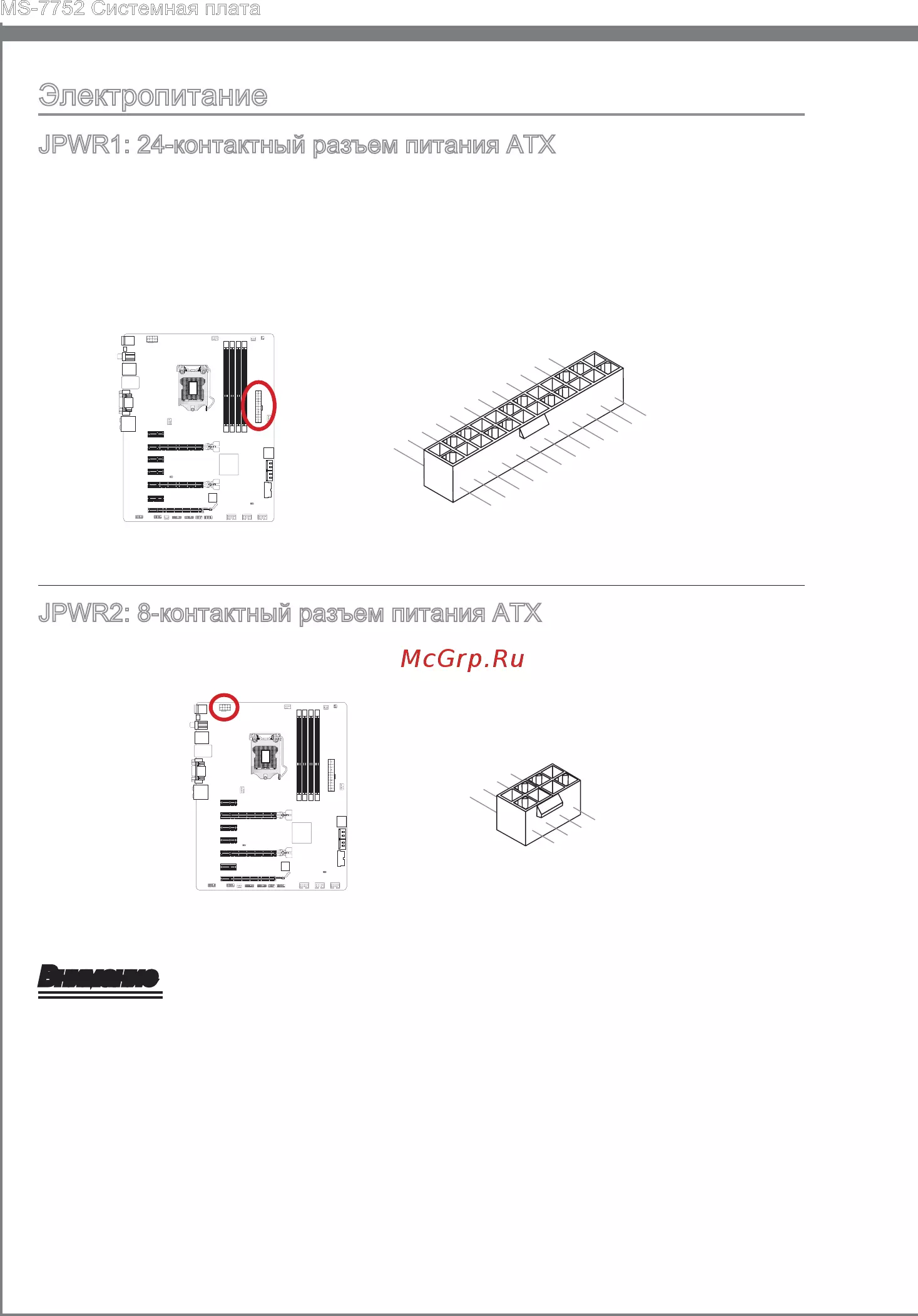

- Jpwr1 24 контактный разъем питания atx
- Этот разъем позволяет подключить 24 контактный разъем питания atx перед подключением источника питания убедитесь что его контакты и разъем на плате правильно сориентированы затем плотно вставьте его в разъем на системной плате при правильном выполнении соединения фиксатор на силовом кабеле должен закрепить кабель в разъеме материнской платы
- Электропитание
- Разъема питания процессора 12в
- Для обеспечения стабильной работы системной платы проверьте надежность подключения всех силовых кабелей к соответствующему блоку питания atx
- Внимание
- Ms 7752 системная плата
- Jpwr2 8 контактный разъем питания atx
- Слоты dimm используются для установки модулей памяти подробную информацию о совместимых компонентах см на сайте http www ms com serv ce test report
- Русский
- Правила установки модулей памяти для работы в двухканальном режиме
- Память
- Модули памяти ddr3 не взаимозаменяемы с модулями ddr2 стандарт ddr3 не поддерживает обратную совместимость всегда устанавливайте модули памяти ddr3 в гнезда ddr3 dimm
- Для обеспечения стабильной работы системы в двухканальном режиме должны использоваться модули питания одного типа и одинаковой емкости
- Внимание
- Ввиду ограничений чипсета когда в каждом разьеме установлен 8гб моудуль максимально определяемое колличество памяти составляет неполные 32гб
- В двухканальном режиме модули памяти могут одновременно передавать и получать данные по двум каналам шины при использовании двухканального режима повышается производительность системы ниже приведены правила заполнения слотов памяти для работы в двухканальном режиме
- Установка модулей памяти
- Ms 7752 системная плата
- Слоты расширения
- Слот pcie per pheral component interconnect express
- Русский
- Внимание
- Ms 7752 системная плата
- Разъемы
- Внимание
- Sata1 6 разъем sata
- Русский
- Внимание
- Cpufan sysfan1 4 разъемы питания вентиляторов
- Эти разъемы используются для подключения кнопок и светодиодных индикаторов расположенных на передней панели системного блока разъем jfp1 соответствует стандарту inte
- На разъемах из системного блока контакты проводов положительной полярности помечены маленькими треугольниками используйте вышеприведенные схемы и надписи на m коннекторах для определения правильного положения и ориентации разъемов
- Данный разъем позволяет подключить аудиоразъем на передней панели и соответствует стандартам inte
- Внимание
- Большинство разъемов на панели переднего корпуса компьютера в основном будет подключен к jfp1
- Ms 7752 системная плата
- Jfp1 jfp2 разъемы передней панели
- Jaud1 выносной разъем аудио
- Front panel i o connect v ty des gn для упрощения процедуры подключения передней панели воспользуйтесь m коннекторами вставьте все провода из системного блока в m коннекторы а затем в материнскую плату
- Front panel i o connect v ty des gn gu de
- Русский
- Разъем соответствующий стандартам inte
- Размещение системной платы на рисунке приведено только для примера
- Порт usb 3 обратно совместим с устройствами usb 2 поддержка передачи данных со скоростью до 5 гбит с superspeed
- Помните что во избежание повреждений контакты vcc и gnd должны быть правильно подключены
- Для использования устройства usb 3 оно должно быть подключено к порту usb 3 через опциональный usb 3 совместимый кабель
- Выносная планка usb 3 опционально
- Выносная планка usb 2 опционально
- Внимание
- Jusb4 выносный порт usb 3
- Jusb1 3 выносные порты usb 2
- I o connect v ty des gn идеально подходит для подключения высокоскоростных устройств usb например жестких дисков usb цифровых камер мрз плееров принтеров модемов и т д
- Jtpm1 разъем модуля трм
- Jci1 разъем датчика открывания корпуса
- Ground
- Cintru
- Модуль tpm опционально
- К этому разъему подключается кабель датчика установленного в корпусе датчик вскрытия корпуса срабатывает при вскрытии системного блока система регистрирует вскрытие и выводит на экран предупреждение для отключения предупреждения необходимо удалить записанное событие в настройках bios
- Данный разъем подключается к модулю трм trusted platform module за более подробной информацией и назначениями обращайтесь к описанию модуля tpm
- Ms 7752 системная плата
- Этот разъем используется для подключения к опциональной передней панели для управления oc gen e и некоторыми дополнительными функциями за более подробной информацией и назначениями обращайтесь к руководству пользователя
- Этот разъем используется для подключения к модулю управления звуком опционально за более подробной информацией и назначениями обращайтесь к руководству пользователя
- Русский
- Данный разъем является высокоскоростным последовательным портом передачи данных 16550а с 16 разрядной передачей fifo к этому разъему можно подключить устройство c последовательным интерфейсом
- Jturbo1 разъем mult connect panel опционально
- Jdled3 разъем vo ce gen e опционально
- Jcom1 разъем последовательного порта
- Ms 7752 системная плата
- Fv1 разъем для замера напряжения voltage checkpo nts опционально
- Внимание
- Еремычки
- Jbat1 перемычка очистки данных cmos
- Русский
- Световые индикаторы
- Индикаторы фаз cpu cpu_phase leds
- Ms 7752 системная плата
- Русский
- Настройка bios
- Меню загрузки
- Вход
- Внимание
- Press del to enter setup menu f11 to enter boot menu нажмите на клавишу del для входа в меню настройки f11 для входа в
- Общие сведения
- Внимание
- Ms 7752 системная плата
- Русский
- Панель настройки приоритета загрузочный устройств
- Использование
- Подменю
- Общая справка
- Ms 7752 системная плата
- Русский
- Меню oc
- Внимание
- Ms 7752 системная плата
- Русский
- Ms 7752 системная плата
- Русский
- Внимание
- Ms 7752 системная плата
- Русский
- Обновление bios с помощью l ve update
- Внимание
- Ms 7752 системная плата
- Сведения о программном обеспечении
- Русский
- Внимание
- Установка w nk
- Ms 7752 системная плата
Похожие устройства
-
MSI ZH77A-G43Инструкция пользователя -
MSI X79A-GD45 PLUSРуководство по использованию -
MSI P43T-C51Техническая спецификация -
MSI P45T-C51Технический паспорт устройства
-
MSI P43T-C51Техническая спецификация
-
MSI P45T-C51Технический паспорт устройства
-
MSI P43T-C51Список поддерживаемой памяти -
MSI Z77MA-G45Инструкция по эксплуатации -
MSI Z77A-G41 PLUSИнструкция по эксплуатации -
MSI Z77A-G43 GAMINGИнструкция по эксплуатации -
MSI Z77A-G45 GAMINGИнструкция по эксплуатации -
MSI Z77IA-E53Инструкция по эксплуатации
Узнайте, как правильно установить материнскую плату в системный блок. Следуйте нашим рекомендациям для безопасной и надежной установки без повреждений.
