Ru-25
Русский

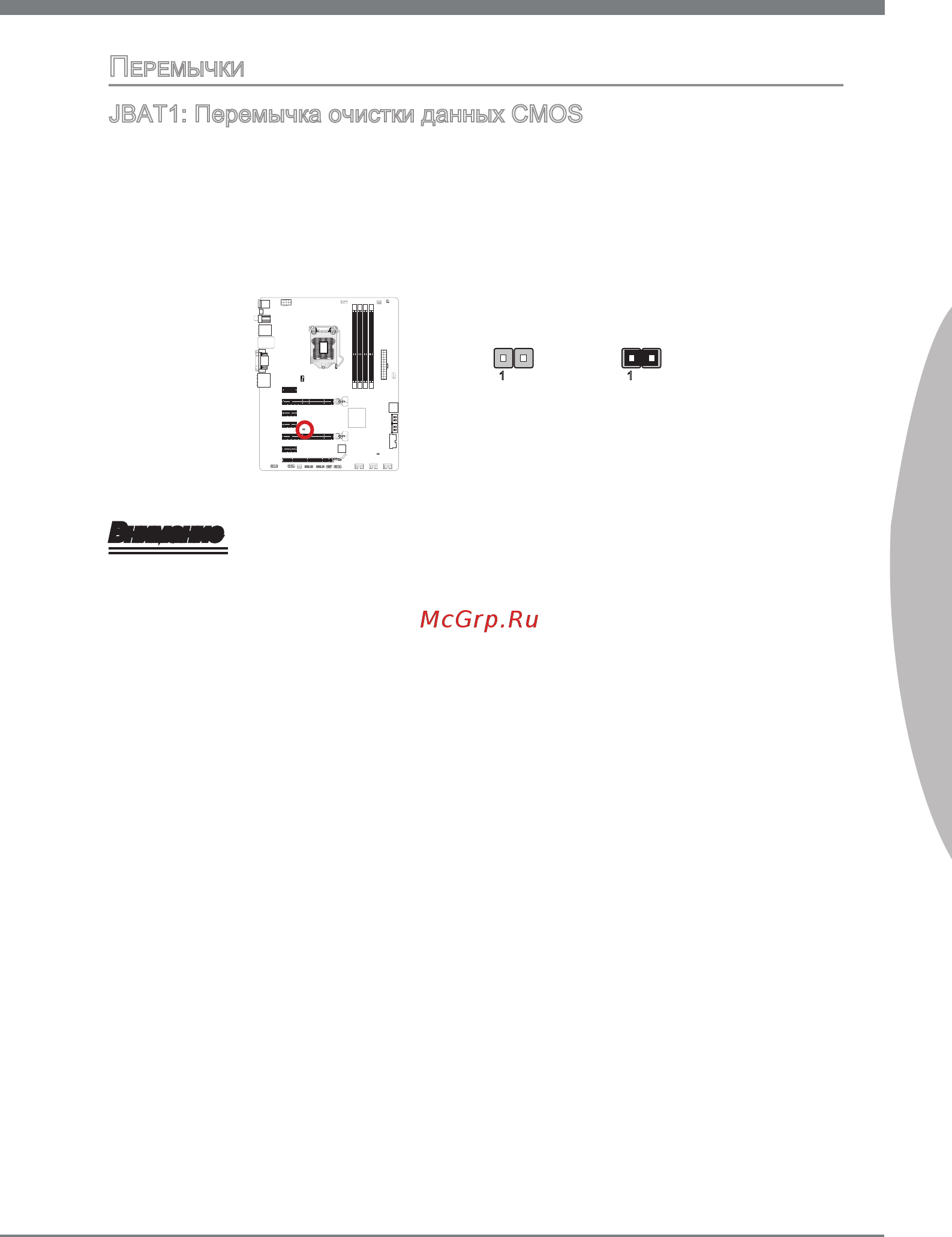

Перемычки
JBAT1: Перемычка очистки данных CMOS
На плате установлена CMOS память с питанием от батарейки, хранящая
данные о конфигурации системы. С помощью памяти CMOS, система
автоматическизагружается каждый раз при включении. Если у вас возникает
необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь
этой перемычкой.
Сохранение
данных
Очистка
данных
1 1
Внимание
Перед очисткой данных CMOS убедитесь в том, что питание системы выключено.
Очистка CMOS производится путем замыкания контактов. Избегайте очистки
CMOS при работающей системе: это может, повредить системную плату.
