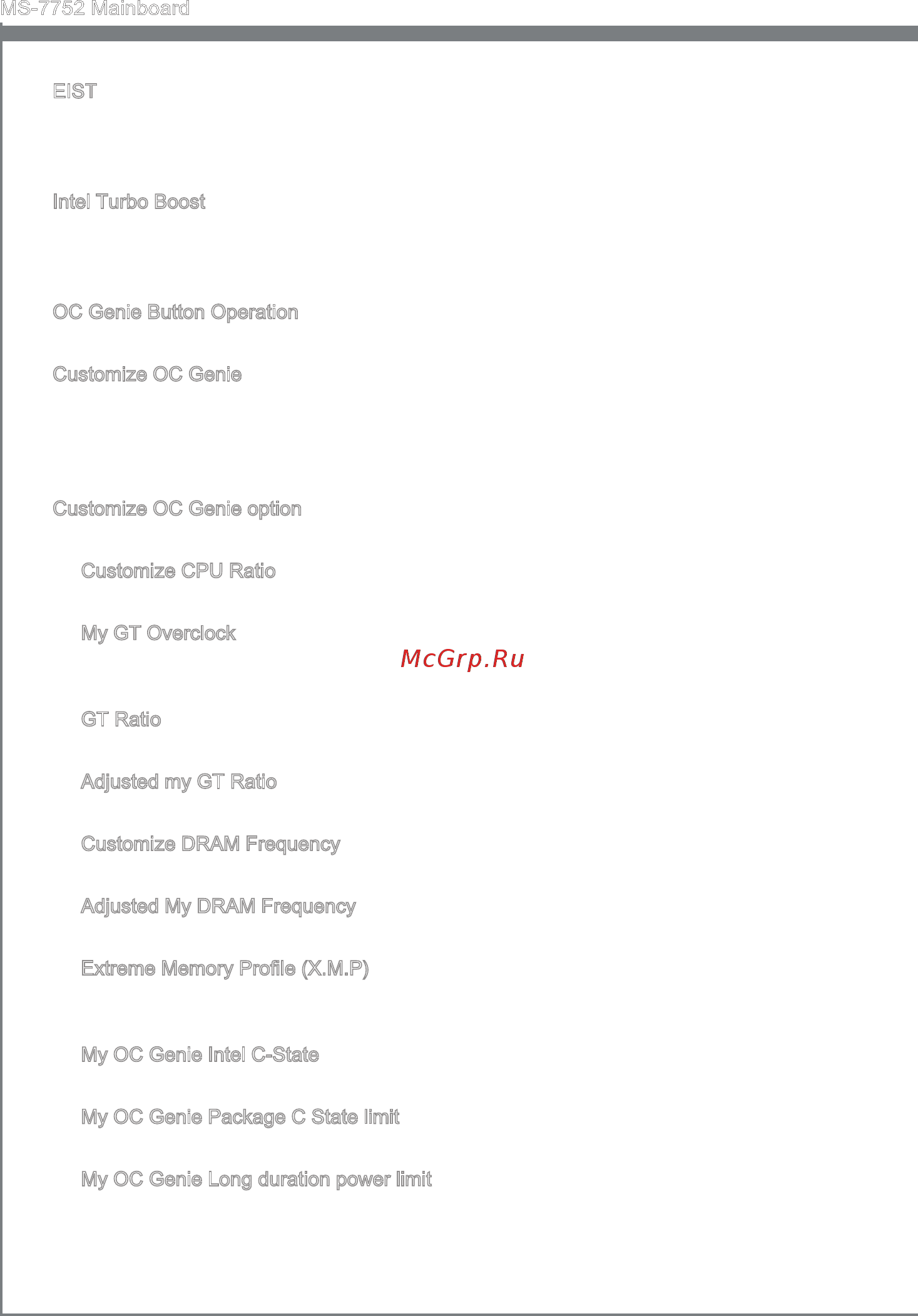

En-30
MS-7752 Manboard
EIST
Enhanced Intel SpeedStep technology allows you to set the performance level of the
mcroprocessor whether the computer s runnng on battery or AC power. Ths eld only
appears wth nstalled CPUs that support ths technology.
Intel Turbo Boost
Enables or dsables Intel Turbo Boost whch automatcally boosts CPU performance
above rated speccatons (when applcatons requests the hghest performance state
of the processor).
OC Gene Button Operaton
Ths tem s used to enable/dsable the OC Gene button operaton.
Customze OC Gene
Ths tem s used to select whether OC Gene parameters are customzed by user.
Settng to [MSI] OC Gene wll use default OC related parameters to overclock the
system. Selectng [Customze] allows you to congure the followng related “Customze
OC Gene opton” sub-menu manually for OC Gene.
Customze OC Gene opton
Press <Enter> to enter the sub-menu.
Customze CPU Rato
Ths tem allows you to specc the CPU rato for OC Gene functon.
My GT Overclock
Ths tem allows you to enable/ dsable the overclockng of ntegrated graphcs for
OC Gene functon.
GT Rato
Ths tem allows you to specc the GT rato for OC Gene functon.
Adjusted my GT Rato
It shows the GPU frequency when OC Gene s started. Read-only.
Customze DRAM Frequency
Ths tem allows you to specc the DRAM frequency for OC Gene functon.
Adjusted My DRAM Frequency
It shows the adjusted DRAM frequency when OC Gene s started. Read-only.
Extreme Memory Prole (X.M.P)
Ths tem s used to enable/dsable the Intel Extreme Memory Prole (XMP) when
OC Gene s started.
My OC Gene Intel C-State
Ths tem s used to enable/dsable the Intel C-State when OC Gene s started.
My OC Gene Package C State lmt
Ths eld allows you to specc the C-state mode for OC Gene functon.
My OC Gene Long duraton power lmt
Ths eld allows you to customze Long duraton power lmt for OC Gene functon.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
