En-38
MS-7752 Manboard

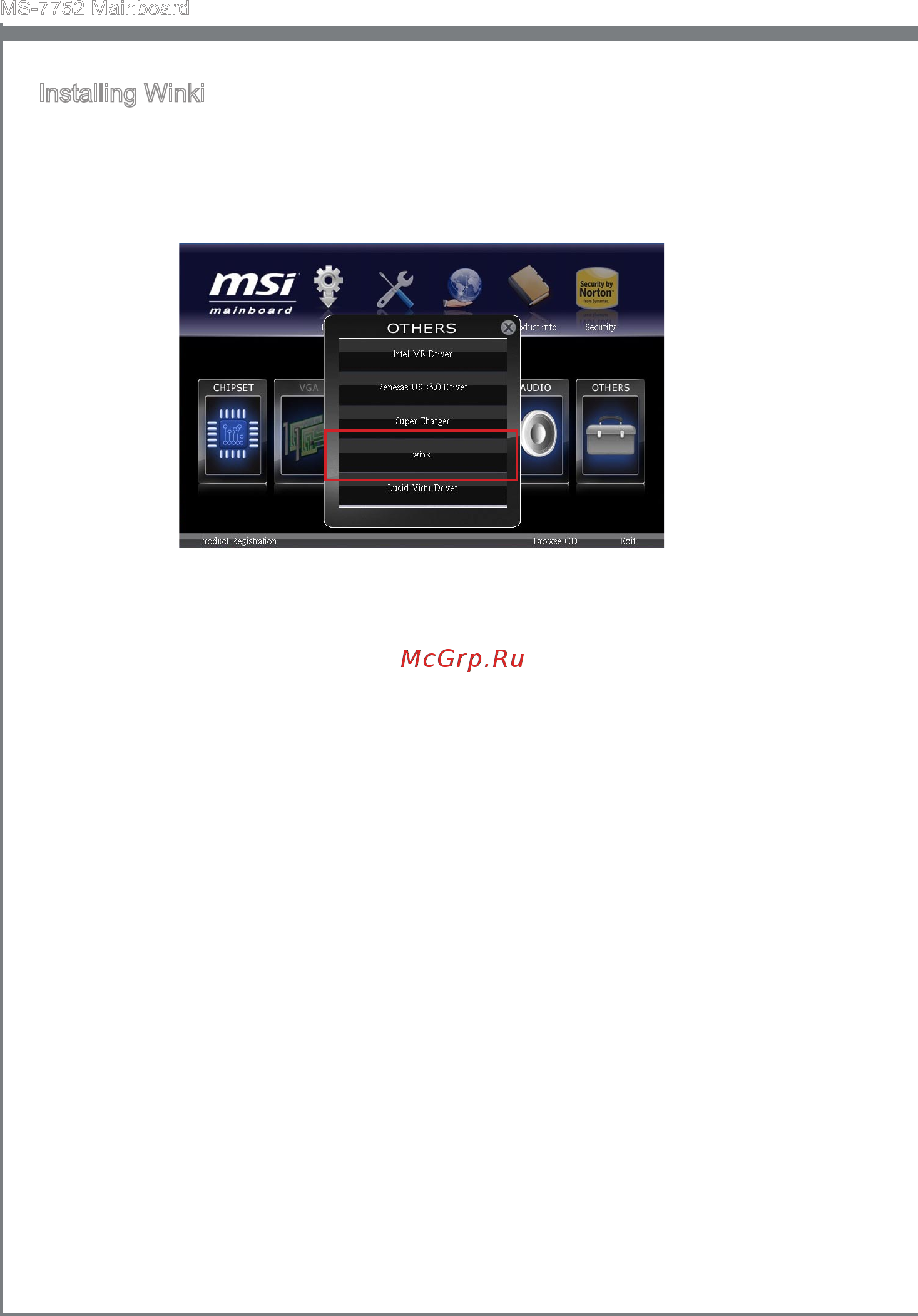

Installng Wnk
BIOS BROWSER and UTILITIES request Wnk, please nstall the "Wnk" software
applcaton from MSI Drver Dsc n Wndows rst. And then you can access these two
features by clckng ther respectve buttons.
To nstall Wnk, follow the steps below:
Power on your computer and enter Wndows operatng system.
Insert MSI Drver Dsc nto the optcal drve. The setup screen wll automatcally
appear.
Clck Drver tab.
Clck OTHERS button.
Select Wnk to start nstallng.
When nshed, restart your computer.
1.
2.
3.
4.
5.
6.
