Ru-15
Русский
Память

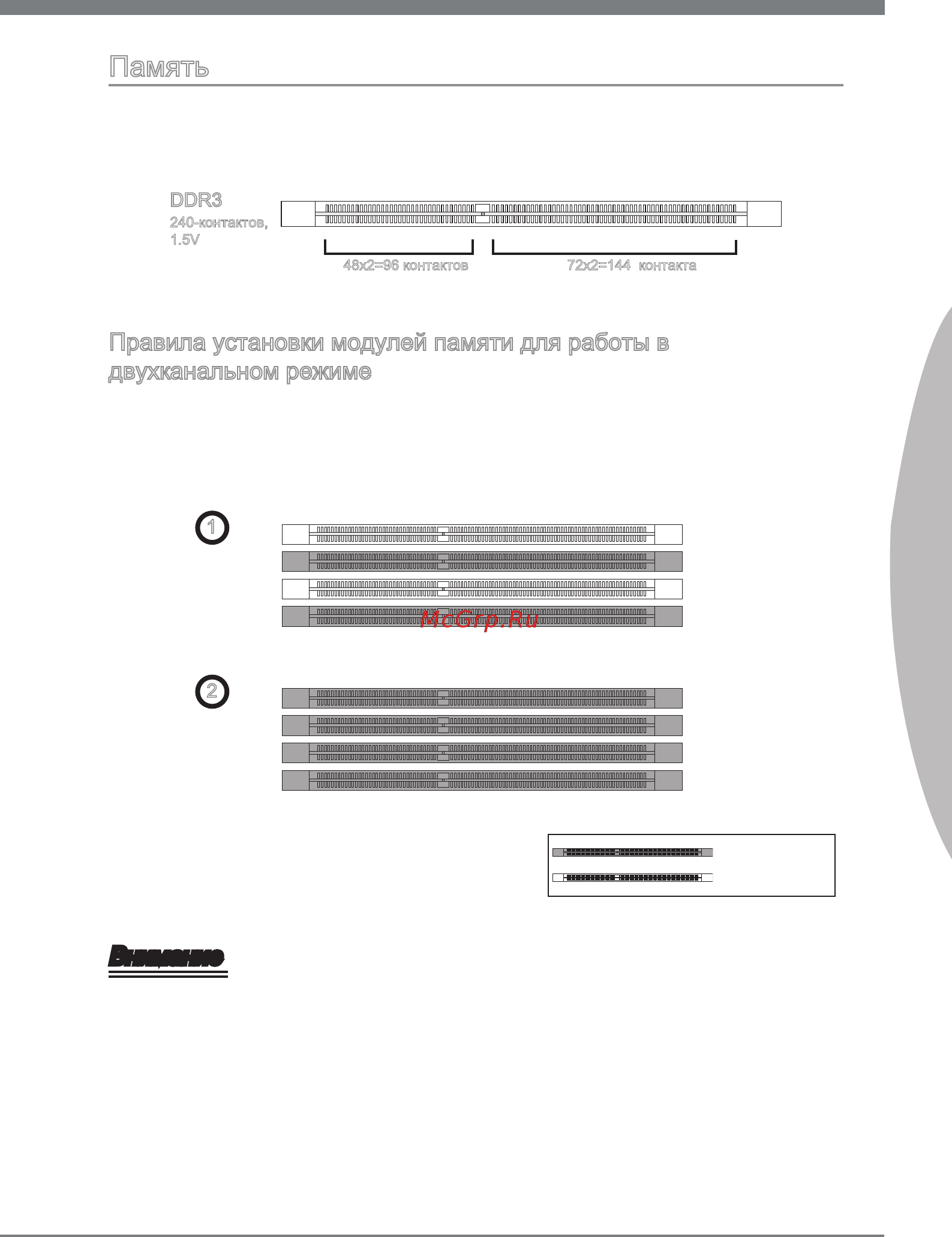

Слоты DIMM используются для установки модулей памяти. Подробную
информацию о совместимых компонентах см. на сайте
http://www.ms.com/servce/test-report
DDR3
240-контактов,
1.5V
48x2=96 контактов 72x2=144 контакта
Правила установки модулей памяти для работы в
двухканальном режиме
В двухканальном режиме модули памяти могут одновременно передавать и
получать данные по двум каналам шины. При использовании двухканального
режима повышается производительность системы. Ниже приведены правила
заполнения слотов памяти для работы в двухканальном режиме.
1
DIMM1
DIMM2
DIMM3
DIMM4
2
DIMM1
DIMM2
DIMM3
DIMM4
Внимание
Модули памяти DDR3 не взаимозаменяемы с модулями DDR2; стандарт DDR3
не поддерживает обратную совместимость. Всегда устанавливайте модули
памяти DDR3 в гнезда DDR3 DIMM.
Для обеспечения стабильной работы системы в двухканальном режиме
должны использоваться модули питания одного типа и одинаковой емкости.
Ввиду ограничений чипсета, когда в каждом разьеме установлен 8Гб моудуль,
максимально определяемое колличество памяти составляет неполные 32Гб.
•
•
•
Установлено
Гнездо пустое
